Щит этажный 2 квартирный (1010х950х160) EKF Basic - mb28-v-2

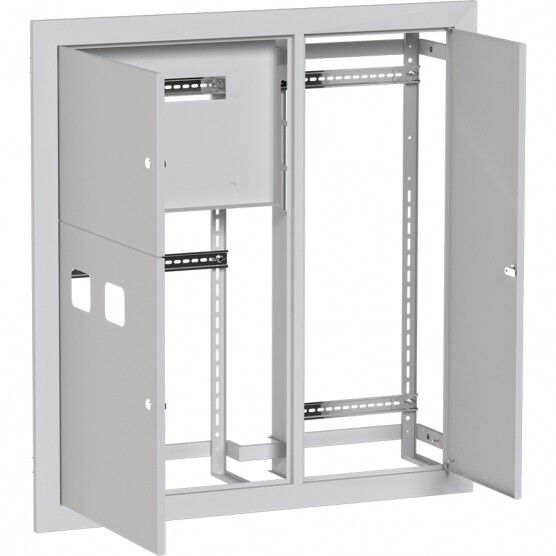

Щит этажный 2 квартирный (1000х950х160) Basic от EKF - это готовый металлический корпус для установки в подъезде, обеспечивающий безопасное распределение электроэнергии между двумя квартирами. Модель выполнена из стали с порошковым покрытием, имеет три двери и встраивается заподлицо в стену. Артикул mb28-v-2 соответствует серии Basic.

Назначение и область применения

Щит этажный 2 квартирный (1000х950х160) Basic предназначен для централизованного приема электроснабжения на этаже и последующего распределения энергии по двум квартирам. Внутри устанавливаются автоматические выключатели, счетчики, устройства защиты и коммутационная аппаратура. Также возможно размещение оборудования слаботочных систем - телефона, TV, домофона. Подходит для многоквартирных жилых зданий, где требуется единая точка входа и контроль за питанием двух жильцов.

Технические характеристики

• Размеры: 1000×950×160 мм (высота × ширина × глубина)
• Материал корпуса: сталь
• Покрытие: порошковое, цвет 7035 RAL (серый)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество дверей: 3 - две для квартир, одна для общих элементов (например, ввода)
• Тип установки: встраиваемая, заподлицо
• Наличие стекла: да - позволяет видеть положение рубильников/индикаторов без открывания двери
• Гарантия: 36 месяцев

Совместимость и монтаж

Щит этажный 2 квартирный (1000х950х160) Basic поставляется в сборном виде с несъемной монтажной рамой. Устанавливается в нишу стены с соблюдением габаритов проема - минимум 1020×970×180 мм с учётом зазора для фиксации. Крепление осуществляется через отверстия в боковых стенках. Обратите внимание: шины, ответвительные сжимы “Орех” и внутренняя комплектация (автоматы, счетчики) не входят в комплект - их необходимо приобрести отдельно. Стекло на дверях не является ударопрочным - избегайте механических воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и обеспечивает степень защиты IP31, что допускает использование в закрытых помещениях с нормальной влажностью - например, в подъездах многоэтажек. Отсутствие герметичной уплотнительной системы делает его непригодным для мест с высокой влажностью, пылью или риском попадания воды. Корпус не проводит ток, но требует надежного заземления через болтовые соединения на раме.

Преимущества

• Трехдверная конструкция удобна для разделения доступа: каждая квартира получает свою дверь, а третья - для ввода и общих устройств
• Порошковое покрытие устойчиво к царапинам и коррозии, сохраняет внешний вид долгое время
• Наличие стекла снижает необходимость постоянного вскрытия щита для проверки состояния аппаратуры
• Жесткая сварная рама исключает деформацию при нагрузке и гарантирует точность монтажа внутренних модулей

Ограничения применения

• Не применяется во влажных, сырых или открытых помещениях - IP31 недостаточно для улицы или подвала
• Не содержит внутренней комплектации - все оборудование (автоматы, счетчики, шины) монтируется самостоятельно
• Не рассчитан на большие токи выше 100 А без согласования с проектом - максимальная нагрузка определяется установленными устройствами
• Стекло на дверях не защищено от удара - возможна хрупкость при механическом воздействии

Примеры использования

• Установка в подъезде 9-этажного дома для распределения питания между двумя квартирами на этаже
• Размещение в новостройке с индивидуальным вводом на каждый уровень
• Обновление старого щита в реконструируемом жилом фонде - замена на современный корпус с возможностью дальнейшей модернизации

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть больше 160 мм, чтобы корпус свободно поместился с зазором 10–15 мм с каждой стороны
• Используйте только крепеж, совместимый со сталью - саморезы M4–M6 с антивибрационными шайбами
• При планировании комплектации оставьте место под два счетчика, один вводной автомат и резервные места для будущего расширения
• Подключайте заземляющий проводник к специальной клемме на монтажной раме - это обязательное условие безопасности
• Не используйте щит в качестве временного решения на улице - даже кратковременное попадание воды может вызвать короткое замыкание
