Корпус металлический 101х95х10 IP31 без клемм ЩЭ-2 - 30710DEK APC

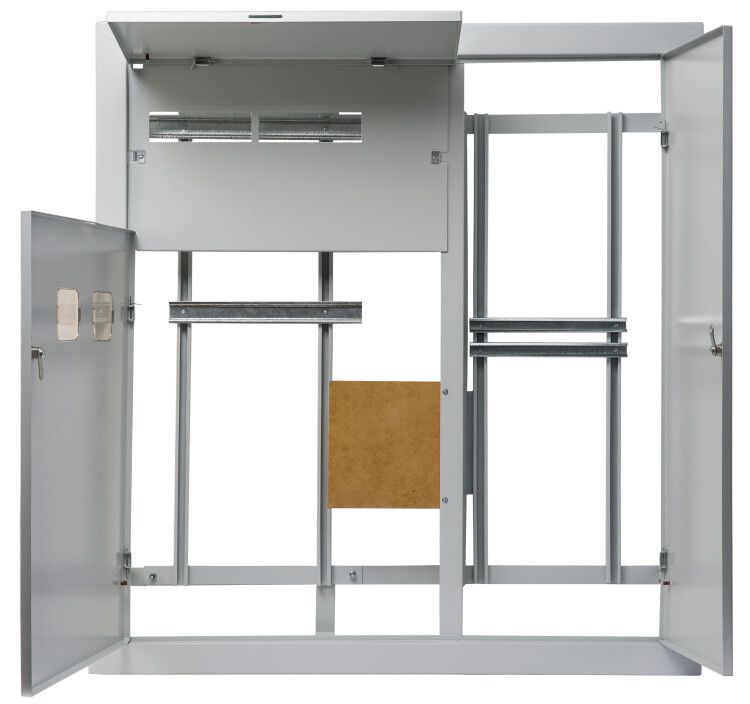

Корпус металлический 1010х950х100 IP31 ЩЭ-2 без клеммного блока от DEKraft предназначен для встраивания в стеновые ниши и используется как основной корпус этажного распределительного щита для двух квартир. Этот корпус ЩЭ-2 обеспечивает механическую защиту внутреннего оборудования и совместим со стандартными компонентами систем учёта электроэнергии.

Назначение и область применения

Корпус металлический 1010х950х100 IP31 ЩЭ-2 без клеммного блока - это элемент этажного распределительного щита серии ЩЭ от DEKraft. Он предназначен для установки в жилых многоквартирных домах, где требуется централизованное размещение счётчиков и коммутационных устройств для двух квартир. Каждый корпус содержит три отдельных отсека: учётный, распределительный и слаботочный. Подходит для монтажа цифровых счётчиков, автоматических выключателей, шин N и PE, а также модульных устройств управления.

Технические характеристики

• Размеры: 1010×950×100 мм (В×Ш×Г)
• Материал: сталь с порошковым покрытием (цвет серый, RAL 7035)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: 3 - каждая соответствует одному отсеку
• Способ монтажа: заподлицо, встраиваемый
• Монтажная панель: есть - позволяет фиксировать DIN-рейки и оборудование внутри корпуса
• Соединяемость в ряд: да - несколько корпусов можно устанавливать рядом без зазора
• Комплектация: шины N и PE, крепёжные болты, пластиковые окна для учётных отсеков - клеммный блок НЕ входит

Совместимость и монтаж

Корпус металлический 1010х950х100 IP31 ЩЭ-2 без клеммного блока рассчитан на монтаж в бетонную или кирпичную стену. Глубина ниши должна быть не менее 105 мм с учётом отделочных материалов. Для точной установки используйте уровень и шаблон, соответствующий габаритам корпуса. Монтажная панель позволяет закрепить DIN-рейки и устройства с помощью стандартных креплений. Все двери открываются на петлях - доступ к оборудованию возможен без демонтажа корпуса. Соединение нескольких корпусов в ряд выполняется путём плотного прилегания друг к другу - зазор между ними не требует дополнительных элементов.

Безопасность и стандарты

Корпус соответствует требованиям к защите от прямого контакта с токоведущими частями согласно степени IP31. Порошковое покрытие предотвращает коррозию и повышает долговечность в условиях повышенной влажности. Устройство не предназначено для наружной установки или помещений с агрессивной средой. Шины N и PE выполнены в соответствии с нормами для распределительных щитов жилых зданий.

Преимущества

• Унифицированная конструкция - совместима с продукцией серии ЩЭ от DEKraft
• Трёхсекционная компоновка оптимальна для разделения функционала: учёт, силовая часть, слаботочка
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям в бытовой среде
• Возможность групповой установки - удобно для многоэтажных домов
• Не требует дополнительной сборки - готов к монтажу после установки в нишу

Ограничения применения

• Не подходит для наружной установки - IP31 недостаточен для защиты от осадков и пыли
• Не имеет встроенного клеммного блока - необходимо докупать отдельно
• Подходит только для встраиваемого монтажа - не может использоваться как напольный или настенный щит
• Максимальный рабочий ток для каждой квартиры - до 63 А; превышение требует пересмотра проекта
• Не рекомендован для помещений с высокой влажностью (бассейны, парильни) - риск коррозии на стыках

Примеры использования

• Этажный щит в 9-этажном доме: один корпус ЩЭ-2 на две квартиры, установлен в шахте лифта
• Жилой комплекс с индивидуальным учётом: в каждом отсеке - счётчик, автоматы и шина PE
• Обновление старого щита: замена деревянного ящика на современный стальной корпус с IP31
• Интеграция в новостройку: подготовленная ниша + корпус ЩЭ-2 + внешние счётчики через пластиковые окна

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 5 мм больше глубины корпуса (105 мм)
• Используйте уровневые маяки при выравнивании корпуса - даже малый перекос затруднит закрывание дверей
• При соединении нескольких корпусов в ряд - начинайте с крайнего, чтобы избежать накопления погрешностей
• Пластиковые окна для счётчиков легко заменяются - заказывайте запасные при закупке
• Корпус ЩЭ-2 от DEKraft совместим с клеммными блоками других производителей - главное, соблюдайте размеры креплений
• Не забудьте подключить шины N и PE к контуру заземления перед первым включением
