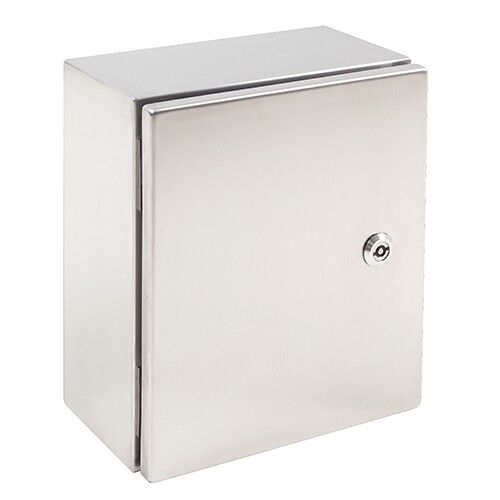

Щит из нержавеющей стали "Inox" AISI 304 (ВхШхГ) 400х400х210мм IP66 У1 PROxima | mb-inox-442 EKF

Щит из нержавеющей стали AISI 304 (400×400×210) IP66 У1, ГСИ(н) от EKF серии PROxima - это прочный монтажный корпус для установки оборудования в агрессивных условиях: на открытых площадках, в пищевой, фармацевтической и химической промышленности. Корпус выполнен из нержавеющей стали, защищён от пыли и воды, оснащён замком и монтажной панелью.

Назначение и область применения

Щит из нержавеющей стали AISI 304 (400×400×210) IP66 У1, ГСИ(н) предназначен для сборки электрощитов управления, пунктов распределения энергии и систем автоматизации. Подходит для установки внутри и вне зданий - особенно там, где есть высокая влажность, частые мойки, агрессивные химические среды или риск коррозии. Часто используется в пищевой промышленности, на фермах, в аптеках, на НПЗ, на химических производствах и в объектах с требованиями к гигиене.

Технические характеристики

• Размеры: 400 × 400 × 210 мм (ширина × высота × глубина)
• Материал корпуса: нержавеющая сталь AISI 304
• Толщина стенок: 1 мм
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Класс защиты: I - наличие заземляющего контакта
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри щита
• Тип двери: одинарная, открывается на петлях
• Наличие замка: да - с возможностью запирания ключом
• Монтажная панель: есть - внутренняя рама для крепления DIN-рейки и аппаратуры
• Покрытие поверхности: шлифованное - матовая, легко моющаяся поверхность
• Цвет: стальной - естественный цвет нержавейки
• Кабельные вводы: отсутствуют - требуют самостоятельной установки
• Условия эксплуатации: У1 - для умеренного климата, без конденсации
• Гарантия: 120 месяцев (10 лет)
• Подходит для молниезащиты: да - можно использовать в зонах с риском ударов молнии при правильном заземлении

Совместимость и монтаж

Щит из нержавеющей стали AISI 304 (400×400×210) IP66 У1, ГСИ(н) рассчитан на открытую установку - крепится болтами к стене, опоре или платформе. Для герметичности необходимо самостоятельно установить кабельные вводы с соответствующими уплотнениями (например, М16, М25, M32). Все элементы внутри щита крепятся на монтажную панель с помощью DIN-реек. Обязательно обеспечьте надёжное заземление корпуса - он имеет класс защиты I и требует подключения к PE-проводнику. Шлифованная поверхность не препятствует сварке, но при необходимости модификаций используйте только технологии, не нарушающие антикоррозийные свойства стали.

Безопасность и стандарты

Щит из нержавеющей стали AISI 304 (400×400×210) IP66 У1, ГСИ(н) соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 14254 по степени защиты IP66. Класс защиты I гарантирует безопасность при использовании в сетях до 1000 В переменного тока. Серия PROxima прошла испытания на устойчивость к коррозии и механическому воздействию. Возможность использования в зонах с риском молниевых разрядов подтверждается конструкцией корпуса и наличием точек заземления.

Преимущества

• Высокая устойчивость к коррозии - нержавеющая сталь AISI 304 выдерживает контакт с водой, солями, кислотами и щелочами
• Легко очищается - шлифованная поверхность не задерживает грязь, подходит для санитарных зон
• Долгий срок службы - гарантия 10 лет, материал не теряет прочность даже при постоянной влажности
• Надёжная защита - IP66 позволяет работать под дождём, в паровых помещениях, на открытых участках
• Встроенная монтажная панель - упрощает комплектацию и снижает время сборки
• Запираемая дверь - предотвращает несанкционированный доступ

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в жидкости - IP66 не обеспечивает длительное погружение
• Отсутствие кабельных вводов - требуется докупка и монтаж уплотнителей (не входят в комплект)
• Толщина стенки 1 мм - не рекомендуется для мест с высоким механическим воздействием (удары, давление)
• Не подходит для экстремально низких температур ниже -40C - материал становится хрупким
• Не следует применять в средах с концентрированными хлоридами (например, морская вода в больших количествах) - возможна точечная коррозия

Примеры использования

• Электрощит управления насосной станцией на водоканале
• Распределительный пункт на мясокомбинате с регулярными мойками
• Щит автоматики на фармацевтическом производстве с требованиями к стерилизации
• Пункт питания для датчиков на открытом перроне в холодном климате
• Контрольный щит на участке химического завода с агрессивными выбросами

Практические советы

• Выбирайте кабельные вводы с резьбой, совпадающей с диаметром кабеля - например, М25 для кабелей 16–25 мм2
• Перед монтажом проверьте, что все металлические части внутри щита соединены с корпусом - это важно для безопасности
• При установке на улице используйте дополнительный козырёк - хотя IP66 защищает от брызг, прямой дождь может попадать на швы
• Не закрывайте вентиляционные отверстия - они нужны для равновесия температуры внутри, даже если щит герметичен
• При сварке рядом с корпусом используйте защитные экраны - перегрев может повредить структуру AISI 304
• Щит из нержавеющей стали AISI 304 (400×400×210) IP66 У1, ГСИ(н) от EKF серии PROxima - один из немногих решений, которые служат десятилетиями без замены; не экономьте на качественных кабельных вводах - именно они часто становятся слабым звеном.
