Корпус ЩМП-40.30.20 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-040-030-020-66

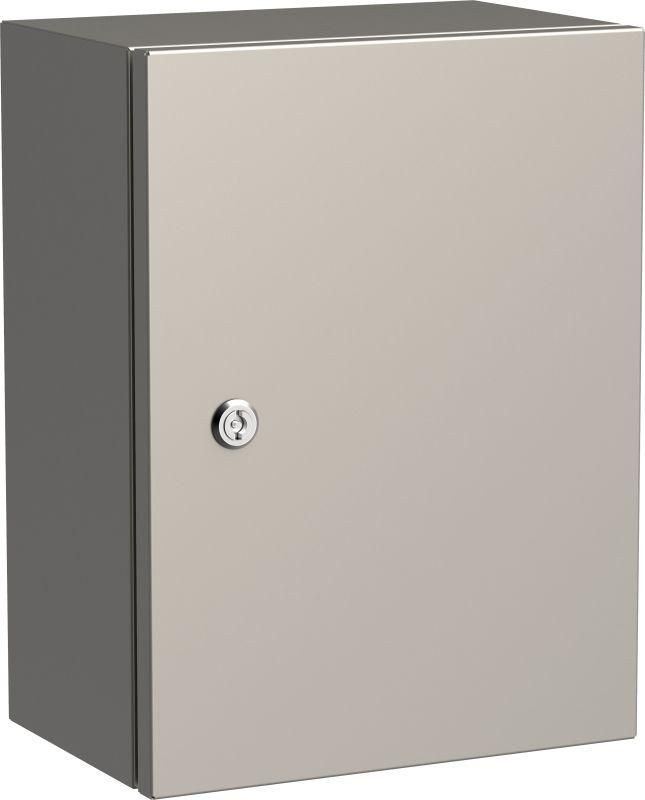

Корпус металлический ЩМП-40.30.20 (AISI 304) УХЛ1 IP66 400х300х200мм от IEK - герметичная металлическая конструкция из нержавеющей стали для монтажа электрооборудования в агрессивных средах. Артикул ti5-11-n-040-030-020-66 соответствует серии TITAN и предназначен для работы в условиях высокой влажности, частых мойках и перепадов температур.

Назначение и область применения

ЩМП-40.30.20 (AISI 304) УХЛ1 IP66 используется для сборки распределительных щитов, модулей управления и автоматики в условиях, где важна стойкость к коррозии, влаге и механическому воздействию. Подходит для установки на производствах пищевой и фармацевтической промышленности, в больницах, на объектах с частой гидроочисткой, а также на открытых площадках при соблюдении рекомендаций по эксплуатации.

Технические характеристики

• Габариты: 400×300×200 мм - внутреннее пространство позволяет разместить компактную аппаратуру, например, контакторы, реле, PLC-модули.
• Материал корпуса: нержавеющая сталь AISI 304 - устойчива к химическим веществам, соляным растворам и агрессивным моющим средствам.
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления.
• Климатическое исполнение: УХЛ1 - работает при температурах от -60 C до +40 C, подходит для холодных помещений и улиц.
• Толщина стенок: 1 мм - обеспечивает достаточную жесткость при сохранении легкости конструкции.
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с 80 см).
• Цвет: RAL 7035 (серый светло-серый) - совместим с промышленной эстетикой и легко очищается.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.

Совместимость и монтаж

Корпус ЩМП-40.30.20 имеет съемную монтажную панель - удобно для предварительной сборки оборудования внутри перед установкой в корпус. Монтируется методом открытой установки: крепится болтами к стене, полу или опорной раме. Для этого предусмотрены подготовленные отверстия в боковых стенках. Дверца одинарная, с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие. Крышка закрытого типа исключает попадание влаги сверху. Диаметр кабельных вводов не указан - требуется самостоятельный выбор подходящих вводов (например, M20x1,5 или G½).

Безопасность и стандарты

• Соответствует EN 50102 - стандарт на степень защиты от ударов (IK09).
• Защита IP66 соответствует IEC 60529 - гарантирует надежность в условиях мытья водой под давлением.
• Материал AISI 304 сертифицирован для контакта с продуктами питания - допущен в пищевой и фармацевтической отраслях.

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали - не требует покраски и не ржавеет даже при постоянном контакте с водой.
• Съемная монтажная панель - ускоряет сборку и обслуживание, снижает риск повреждения проводки при демонтаже.
• Ударопрочность IK09 - защищает оборудование от случайных ударов инструментом или тележками.
• Работа при экстремальных температурах - подходит для холодильных камер и уличных установок в северных регионах.
• Запираемая дверца - повышает уровень безопасности и соответствие требованиям ГОСТ и нормативов по электробезопасности.

Ограничения применения

• Не предназначена для погружения в жидкость - IP66 не равнозначен IP68; длительное пребывание под водой недопустимо.
• Толщина стенок 1 мм - не подходит для мест с высокими нагрузками на корпус (например, там, где возможны столкновения с тяжелыми механизмами).
• Отсутствуют встроенные вводы - необходимо самостоятельно выбирать и устанавливать кабельные вводы нужного типа и количества.
• Не рассчитана на взрывоопасные зоны - не имеет маркировки Ex и не подходит для классификаций Zone 1/2.

Примеры использования

• Щит управления насосной станцией на пищевом заводе - выдерживает ежедневные мойки паром и химическими реагентами.
• Распределительный щит на улице в северном регионе - функционирует зимой при -50 C без потери герметичности.
• Автоматизированный участок в фармацевтическом цеху - не выделяет частиц, не подвержен коррозии, легко дезинфицируется.
• Контрольный шкаф на конвейере в мясоперерабатывающем производстве - защищен от брызг крови, жира и моющих составов.

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепление - они должны совпадать с вашей конструкцией основания.
• Выбирайте кабельные вводы с резьбой M20x1,5 или G½ - наиболее распространенный размер для таких корпусов.
• При использовании в холодных условиях убедитесь, что все элементы внутри (проводники, термореле) рассчитаны на рабочую температуру ниже -40 C.
• Не используйте агрессивные абразивные средства для очистки - достаточно теплой воды и мягкого моющего средства.
• При необходимости увеличения объема - рассмотрите модели серии TITAN с большими габаритами (например, ЩМП-50.40.25).
