Щит из нержавеющей стали "Inox" AISI 304 (ВхШхГ) 300х250х150мм IP66 У1 PROxima|mb-inox-321|EKF

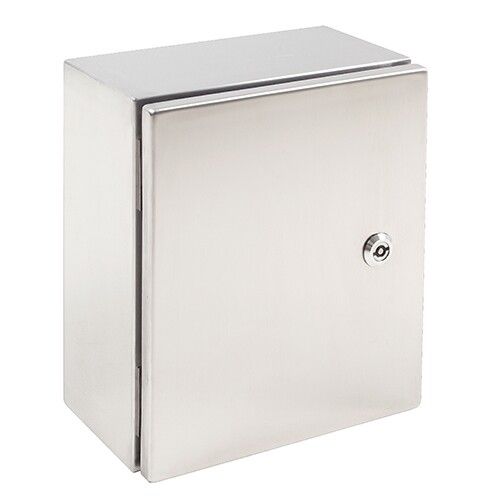

Щит из нержавеющей стали AISI 304 (300х250х150) IP66 У1 от EKF серии PROxima - надёжный корпус для монтажа электротехнического оборудования в агрессивных условиях. Подходит для установки вне помещений, выдерживает высокую влажность, пыль и химические воздействия.

Назначение и область применения

Щит из нержавеющей стали AISI 304 (300х250х150) IP66 У1 предназначен для сборки электрощитов управления, пунктов распределения энергии и систем автоматизации. Его используют там, где важна долговечность и устойчивость к коррозии: на пищевых производствах, в фармацевтике, сельском хозяйстве, на объектах нефтегазовой и химической промышленности. Корпус защищает внутреннее оборудование от внешних факторов, обеспечивая стабильную работу даже в сложных условиях.

Технические характеристики

• Размеры корпуса: 300×250×150 мм (ширина × высота × глубина)
• Материал: нержавеющая сталь AISI 304 - устойчива к коррозии и химическим веществам
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Номинальный ток: 630 А - позволяет использовать с силовым оборудованием до этого значения
• Толщина стенок: 1 мм - достаточна для механической прочности при открытой установке
• Монтажная глубина: 130 мм - место для установки модульного оборудования
• Класс защиты: I - требует заземления металлических частей
• Цвет: стальной, с шлифованной поверхностью - снижает накопление загрязнений
• Наличие замка: да - предотвращает несанкционированный доступ
• Тип двери: одинарная - удобна для обслуживания
• Тип крышки: закрытого типа - исключает попадание влаги сверху
• Способ монтажа: открытой установки - крепится на стену или опору
• Наличие монтажной панели: да - для фиксации DIN-рейки и аппаратов
• Гарантия: 120 месяцев (10 лет)
• Количество кабельных вводов: 0 - требуется самостоятельная герметизация

Совместимость и монтаж

Щит из нержавеющей стали AISI 304 (300х250х150) IP66 У1 совместим со всеми типами DIN-рейки и стандартными коммутационными устройствами до 630 А. Монтаж выполняется на вертикальную поверхность с помощью болтов или кронштейнов. Поскольку вводы отсутствуют, необходимо самостоятельно установить герметичные кабельные вводы подходящего диаметра - например, M20 или M25 - чтобы сохранить класс защиты IP66. Для работы в условиях повышенной влажности рекомендуется применять вводы с резиновыми уплотнениями.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1 и международному стандарту IEC 61439-1 для распределительных щитов. Класс защиты I обязывает провести надёжное заземление корпуса через отдельный контакт. Щит из нержавеющей стали AISI 304 (300х250х150) IP66 У1 также допущен для использования в зонах с риском поражения электрическим током и в местах, где возможны брызги агрессивных жидкостей.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - особенно важно в пищевой и химической промышленности
• IP66 обеспечивает надёжную защиту от пыли и водных струй - идеально для улицы и цехов с мойкой
• Шлифованная поверхность легко моется, не задерживает грязь и бактерии
• Увеличенный гарантийный срок - 10 лет - говорит о качестве материалов и сборки
• Наличие монтажной панели и замка повышает безопасность и удобство сервиса

Ограничения применения

• Не предназначен для погружения в воду - IP66 не равен IP68
• Отсутствие готовых кабельных вводов требует дополнительных затрат и времени на комплектацию
• Толщина стенок 1 мм ограничивает использование в условиях сильных ударных нагрузок или вибраций - не подходит для мобильных установок
• Не рассчитан на температуры ниже -40 C - при экстремальных холодных условиях проверьте совместимость внутреннего оборудования
• Изделие не имеет встроенной системы вентиляции - при больших тепловыделениях внутри может потребоваться принудительное охлаждение

Примеры использования

• Электрощит управления насосной станцией на овощехранилище
• Распределительный пункт на участке мойки оборудования в мясопереработке
• Щит автоматики для дозаторов в фармацевтическом цехе
• Контрольный щит на нефтебазе, установленный на открытом воздухе
• Пульт управления конвейером в химическом производстве

Практические советы

• Перед монтажом обязательно проверьте посадочные размеры - внешние габариты 300×250×150 мм должны свободно проходить через проём, если щит будет встраиваться в нишу
• Выбирайте кабельные вводы с резьбой G½" или M20/M25, совпадающие по диаметру с вашими кабелями - это сохранит IP66
• Для длительной службы используйте антикоррозийные смазки на крепёж и контакты заземления
• При установке на улице ориентируйте дверцу так, чтобы дождь не попадал прямо на уплотнители
• Щит из нержавеющей стали AISI 304 (300х250х150) IP66 У1 от EKF серии PROxima можно заказывать с предварительно установленной DIN-рейкой - уточните у продавца наличие этой услуги
