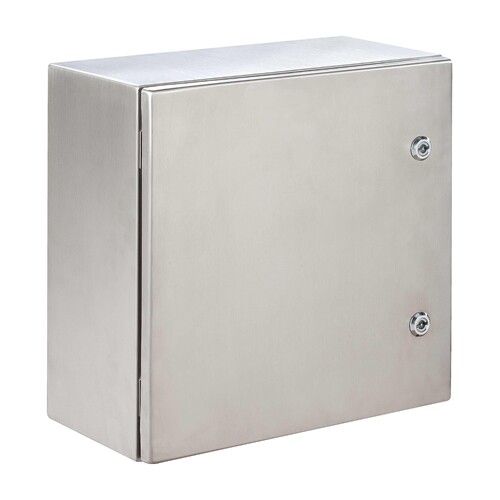

Щит из нержавеющей стали "Inox" AISI 304 (ВхШхГ) 600х500х250мм IP66 У1 PROxima|mb-inox-652|EKF

Щит из нержавеющей стали AISI 304 (600х500х250) IP66 У1 от EKF серии PROxima — герметичный электрощит для надёжного размещения оборудования в агрессивных условиях: на открытом воздухе, в пищевой, фармацевтической и химической промышленности.

Назначение и область применения

Щит из нержавеющей стали AISI 304 (600х500х250) IP66 У1 предназначен для монтажа коммутационных устройств, автоматов, контакторов и других элементов электрораспределительной системы там, где важна защита от влаги, пыли, коррозии и химического воздействия. Подходит для установки на открытых площадках, в цехах с частой мойкой, на объектах пищевой, фармацевтической, нефтегазовой и химической промышленности. Корпус обеспечивает долговечную работу оборудования даже при постоянном воздействии агрессивных сред.

Технические характеристики

• Размеры корпуса: 600×500×250 мм (ширина × высота × глубина)
• Материал корпуса: нержавеющая сталь AISI 304 — устойчива к коррозии, не выделяет вредных веществ
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды с любого направления
• Номинальный ток: 630 А — позволяет использовать с силовым оборудованием высокой мощности
• Толщина стенок: 1 мм — достаточна для механической прочности при сохранении лёгкости
• Монтажная глубина: 230 мм — обеспечивает свободное размещение модульных устройств
• Тип двери: одинарная, с замком — защищает от несанкционированного доступа
• Тип крышки: закрытого типа — исключает попадание влаги сверху
• Способ монтажа: открытая установка — крепится на стену или опору болтами
• Наличие монтажной панели: да — удобно для крепления DIN-рейки и компонентов
• Покрытие поверхности: шлифованное — снижает адгезию грязи, упрощает очистку
• Класс защиты: I — требует заземления металлических частей
• Гарантия: 120 месяцев (10 лет)
• Условия эксплуатации: У1 — для умеренного климатического исполнения
• Поддержка молниезащиты: да — совместим с системами молниезащиты зданий

Совместимость и монтаж

Щит из нержавеющей стали AISI 304 (600х500х250) IP66 У1 рассчитан на открытую установку. Для монтажа используйте анкерные болты или кронштейны через предварительно подготовленные отверстия в боковых стенках. Монтажная панель внутри позволяет легко крепить DIN-рейки, автоматы и другие устройства. Кабельные вводы отсутствуют — их необходимо устанавливать дополнительно, согласно проекту. Обратите внимание: внутренняя глубина 230 мм соответствует стандартным модульным комплектующим, но крупногабаритные аппараты (например, частотники) проверьте на соответствие по габаритам до заказа.

Безопасность и стандарты

Щит из нержавеющей стали AISI 304 (600х500х250) IP66 У1 соответствует требованиям ГОСТ Р 51321.1 и международному стандарту IEC 61439-1. Класс защиты I обязывает выполнять надёжное заземление корпуса. Шлифованная поверхность снижает риск образования микробиологических плёнок — важно для пищевых и фармацевтических объектов. Возможность подключения к системе молниезащиты делает щит безопасным для установки на открытых территориях.

Преимущества

• Высокая коррозионная стойкость — нержавеющая сталь AISI 304 не ржавеет даже при постоянном контакте с водой, солями, кислотами
• IP66 — можно мыть струями воды, применять в местах с повышенной влажностью и частой дезинфекцией
• Долгий срок службы — гарантия 10 лет, материал не теряет свойств со временем
• Легко очищается — шлифованная поверхность не задерживает загрязнения, подходит для санитарных норм
• Интеграция с молниезащитой — повышает безопасность на открытых участках
• Надёжный замок — предотвращает случайное открывание и несанкционированный доступ

Ограничения применения

• Не предназначен для погружения в жидкость — IP66 не обеспечивает длительного погружения, только противостояние струям
• Отсутствуют кабельные вводы — требуется самостоятельная установка вводов (например, M20, M25) по проекту
• Толщина стенок 1 мм — не рекомендован для установки в зонах с высоким риском механических ударов или давления
• Не подходит для взрывоопасных зон — не имеет сертификата Ex, не является взрывозащищённым
• Напряжение не указано — щит не содержит собственных коммутирующих элементов; напряжение зависит от установленного оборудования

Примеры использования

• Электрощит управления насосными станциями на водопроводе
• Распределительный щит на линии производства молочных продуктов
• Щит автоматизации в фармацевтическом цеху с регулярной мойкой паром
• Контрольный пункт на нефтебазе с агрессивной атмосферой
• Пункт питания конвейера на овощехранилище с высокой влажностью

Практические советы

• Перед монтажом проверьте, что все внутренние компоненты поместятся в глубину 230 мм — особенно большие автоматические выключатели и преобразователи частоты
• Выбирайте кабельные вводы с резьбой M20–M25 и уплотнением IP66 — чтобы не нарушить класс защиты
• Обязательно выполните заземление корпуса медным проводником сечением не менее 10 мм²
• Для очистки используйте мягкие тряпки и нейтральные моющие средства — не применяйте абразивы и кислоты
• При установке на улице учтите температурный режим: У1 допускает эксплуатацию от −25°C до +40°C
• Щит из нержавеющей стали AISI 304 (600х500х250) IP66 У1 от EKF серии PROxima — один из немногих решений, сочетающих долговечность, чистоту и защиту в одном корпусе
