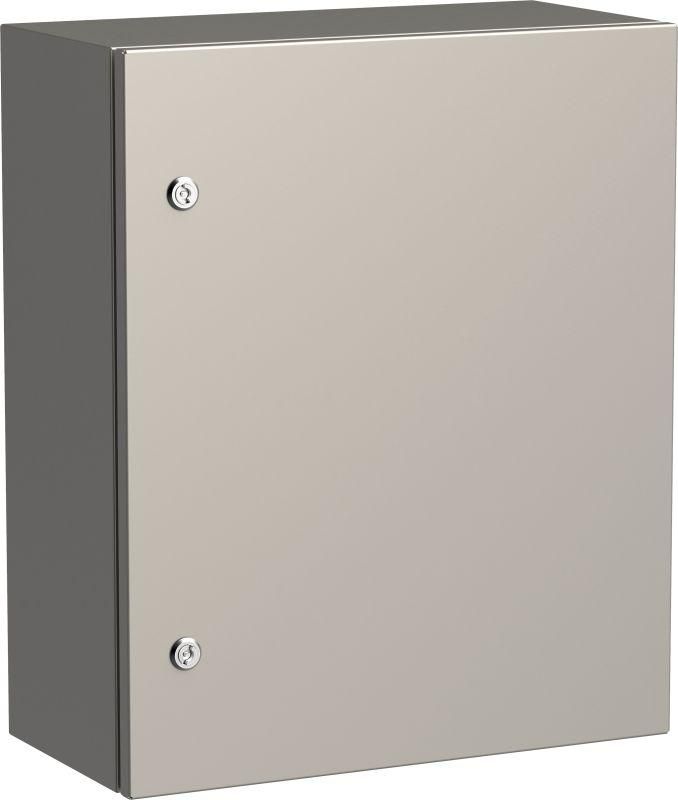

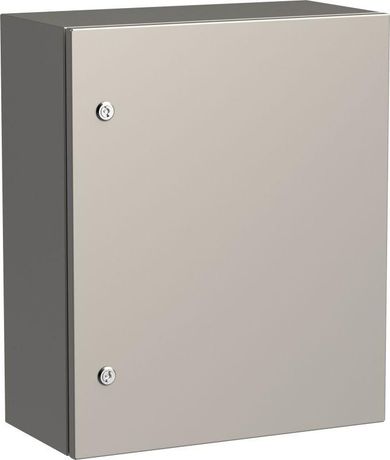

Корпус ЩМП-60.50.25 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-060-050-025-66

Корпус металлический ЩМП-60.50.25 (AISI 304) УХЛ1 IP66 600х500х250мм от IEK - это прочный, герметичный шкаф с монтажной панелью, предназначенный для установки электрооборудования в условиях повышенной влажности, запылённости и агрессивной среды. Благодаря материалу AISI 304 и защите IP66, ЩМП-60.50.25 подходит для промышленной автоматизации, пищевой и фармацевтической отраслей.

Назначение и область применения

ЩМП-60.50.25 предназначен для компоновки и защиты электротехнических устройств: контакторов, реле, автоматических выключателей, преобразователей частоты, модулей ввода/вывода. Корпус используется там, где важна стойкость к моющим средствам, влаге, перепадам температур и механическому воздействию. Применяется на производствах: пищевых цехах, фармацевтических линиях, больницах, холодильных камерах, наружных объектах с высокой степенью загрязнения.

Технические характеристики

• Габариты: 600×500×250 мм (Ш×В×Г)
• Материал корпуса: нержавеющая сталь AISI 304
• Толщина стенок: 1 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Класс ударопрочности: IK09 - выдерживает удар энергией 20 Дж
• Температурный диапазон: от –60 C до +40 C (исполнение УХЛ1)
• Цвет: RAL 7035 (серый матовый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, цельносварная
• Наличие монтажной панели: да, съемная
• Способ монтажа: открытая установка (крепление на стену или опорную раму)

Совместимость и монтаж

ЩМП-60.50.25 совместим с любыми стандартными элементами управления, установленными на DIN-рейках. Монтажная панель снимается для удобства сборки и обслуживания. Для крепления используются болты M6 через предварительно подготовленные отверстия в задней стенке. Кабельные вводы не предусмотрены - необходимо использовать отдельные вводы с соответствующей степенью защиты IP66. Перед монтажом проверьте соответствие толщины стены и нагрузки на крепёж - максимальная масса оборудования внутри не должна превышать 25 кг.

Безопасность и стандарты

ЩМП-60.50.25 соответствует требованиям ГОСТ IEC 62208 и EN 62208 по безопасности электротехнических шкафов. Конструкция обеспечивает электробезопасность при работе в условиях повышенной влажности. Сертифицирован для работы в зонах с риском взрывоопасных смесей (при условии правильного подбора внутреннего оборудования). Нержавеющая сталь AISI 304 не содержит свинца и других токсичных примесей, что позволяет применять её в пищевой и медтехнике.

Преимущества

• Высокая коррозионная стойкость благодаря AISI 304 - не требует покраски, легко моется химическими средствами
• Цельносварная конструкция исключает попадание влаги и пыли через стыки
• Съёмная монтажная панель ускоряет сборку и снижает время техобслуживания
• Ударопрочность IK09 защищает от случайных повреждений при эксплуатации
• Диапазон рабочих температур (-60…+40 C) позволяет использовать в суровых климатических условиях
• Замок обеспечивает безопасность доступа и соответствие нормам охраны труда

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в жидкости - IP66 не гарантирует герметичность при длительном подводе
• Толщина стенки 1 мм ограничивает использование в местах с высоким риском целенаправленного механического воздействия (например, в зонах с транспортерами с жестким контактом)
• Не имеет встроенных вводов - требуется дополнять кабельными вводами IP66, что увеличивает стоимость и сложность монтажа
• Не рекомендуется для установки в помещениях с температурой выше +40 C без принудительного охлаждения

Примеры использования

• Щит управления насосной станцией в мясоперерабатывающем цехе
• Распределительный шкаф на линии мойки бутылок в пивоварне
• Автоматизированный пункт контроля температуры в холодильной камере
• Щит питания систем вентиляции в операционной
• Контрольный шкаф на открытом участке трассы с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы все внутренние устройства были рассчитаны на работу в условиях IP66 и УХЛ1 - иначе защита корпуса будет бесполезна
• При использовании в пищевой промышленности регулярно протирайте поверхность ЩМП-60.50.25 антибактериальными составами, не содержащими хлора - он может вызвать точечную коррозию даже AISI 304
• При необходимости термостабилизации используйте вентиляторы с классом защиты IP66, подключаемые через отдельный вход
• Для уменьшения теплового нагрева внутри шкафа применяйте теплоотводящие пластины или радиаторы на монтажной панели
• Артикул ti5-11-n-060-050-025-66 - единственный вариант этого размера в серии TITAN; другие размеры имеют другие артикулы
