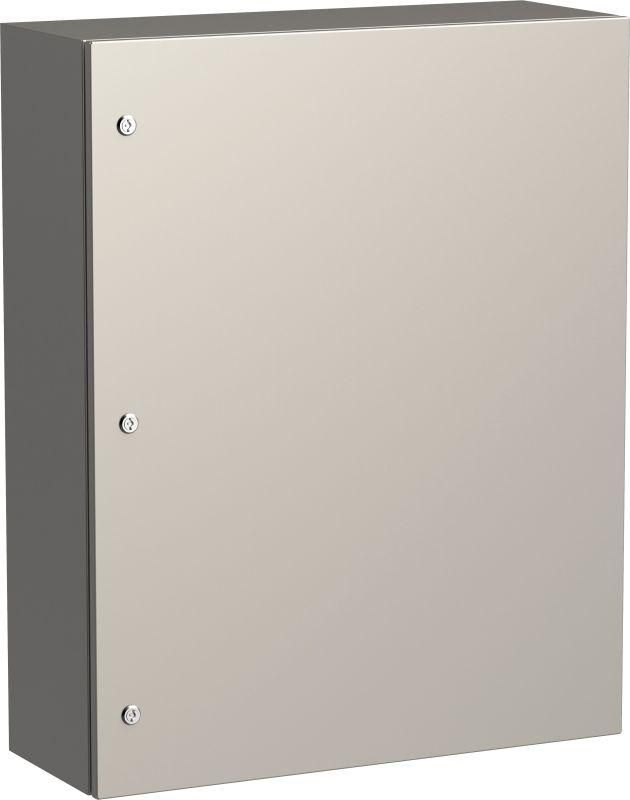

Корпус ЩМП-100.80.30 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-100-080-030-66

Корпус металлический навесной ЩМП-100.80.30 (AISI 304) УХЛ1 IP66 1000х800х300мм от IEK - это надёжная герметичная конструкция на основе нержавеющей стали AISI 304, предназначенная для установки электрооборудования в условиях высокой влажности, запылённости и агрессивной среды. ЩМП-100.80.30 (AISI 304) УХЛ1 IP66 1000х800х300мм обеспечивает долговечную работу в пищевой, фармацевтической и медицинской промышленности.

Назначение и область применения

ЩМП-100.80.30 (AISI 304) УХЛ1 IP66 1000х800х300мм используется как внешний корпус для сборки распределительных и управляющих щитов в сложных условиях. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты и других компонентов промышленной автоматики. Применяется там, где важна стерильность, частая мойка, воздействие химикатов или перепады температур - например, на линиях производства продуктов питания, в цехах фармацевтики, больницах, холодильных камерах и на открытых площадках.

Технические характеристики

• Габариты: 1000×800×300 мм
• Материал корпуса: нержавеющая сталь AISI 304
• Толщина стенок: 1,5 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK09 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с 80 см)
• Температурный диапазон: от -60 C до +40 C (класс УХЛ1)
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, без зазоров
• Способ монтажа: навесной, на стену
• Наличие монтажной панели: да, съёмная, стальная, толщиной 1,5 мм
• Цвет: RAL 7035 (серый бетонный)
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

ЩМП-100.80.30 (AISI 304) УХЛ1 IP66 1000х800х300мм совместим с любым оборудованием, которое помещается в указанные габариты. Монтажная панель снимается для удобства сборки - можно заранее смонтировать все элементы на платформе, затем вставить её внутрь корпуса. Для крепления используются четыре точки крепления на задней стенке. Рекомендуется использовать анкеры M8 или аналогичные, рассчитанные на нагрузку не менее 50 кг. Установка возможна на бетон, кирпич, металл и другие прочные основания. Не допускается монтаж на деревянные или пластиковые поверхности без жесткого каркаса.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150 для изделий класса УХЛ1. Конструкция выполнена в соответствии с нормами безопасности для оборудования в помещениях с повышенной влажностью и риском коррозии. Нержавеющая сталь AISI 304 не содержит свинца, кадмия и других токсичных веществ, что делает ЩМП-100.80.30 (AISI 304) УХЛ1 IP66 1000х800х300мм безопасным для использования в пищевых и медучреждениях.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - не ржавеет даже при постоянном контакте с водой и моющими средствами
• Съёмная монтажная панель ускоряет сборку и обслуживание
• Защита IP66 позволяет мыть корпус струёй воды под давлением без повреждений
• Ударопрочность IK09 защищает от случайных механических воздействий
• Широкий температурный диапазон (-60…+40 C) обеспечивает работоспособность в суровых климатических условиях
• Замок на дверце предотвращает несанкционированный доступ

Ограничения применения

• Не предназначена для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рекомендуется для длительного пребывания под прямыми солнечными лучами при температурах выше +40 C - возможен перегрев внутреннего оборудования
• Не следует применять в средах с концентрацией хлора более 10 ppm - может возникнуть точечная коррозия
• Не является герметичным контейнером для жидкостей; внутреннее оборудование должно быть дополнительно защищено от попадания влаги при аварийных ситуациях

Примеры использования

• Щит управления насосами на линии мойки тары в пищевом производстве
• Распределительный щит системы вентиляции в операционной комнате
• Автоматический щит контроля температуры в холодильной камере
• Пульт управления конвейером на заводе по производству лекарств
• Наружный щит связи на территории складского комплекса в северных регионах

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны соответствовать диаметру используемых муфт (например, M20x1,5 или G½)
• При использовании в местах с частой мойкой применяйте силиконовый герметик вокруг кабельных вводов и стыков дверцы
• Съёмная панель требует аккуратного обращения - не нагружайте её слишком большим весом оборудования
• Для продления срока службы регулярно протирайте корпус мягкой тканью, избегая абразивных чистящих средств
• Артикул ti5-11-n-100-080-030-66 - единственный вариант этого корпуса в серии TITAN 5 с такими параметрами; не путайте с другими моделями ЩМП, имеющими другую толщину или тип защиты
