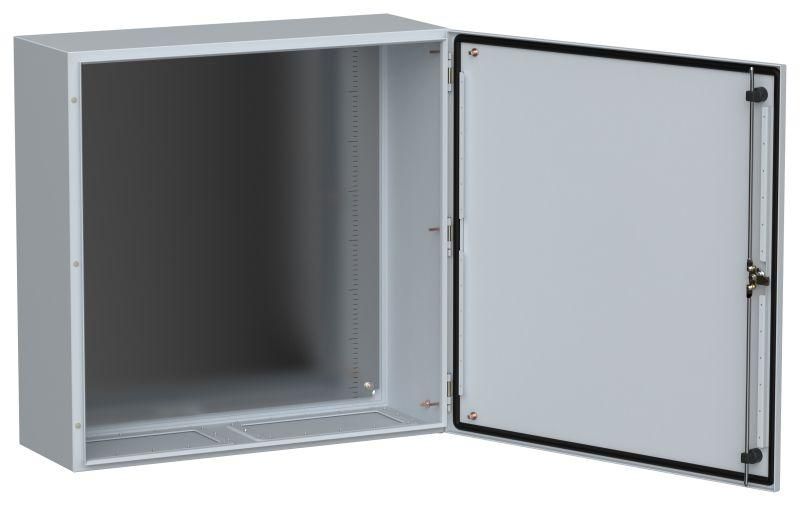

Корпус ЩМП-80.80.30 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-080-080-030-66

Корпус металлический ЩМП-80.80.30 УХЛ1 IP66 от IEK (ИЭК) - это прочный металлический шкаф для наружной установки, предназначенный для защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул ti5-10-n-080-080-030-66 относится к серии TITAN и рассчитан на работу с током до 630 А.

Назначение и область применения

ЩМП-80.80.30 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других компонентов управления в условиях открытой установки. Подходит для использования на объектах промышленной автоматизации, энергообеспечения, транспорта и коммунальной инфраструктуры. Корпус защищает оборудование от внешних воздействий, обеспечивая стабильную работу даже в сложных климатических зонах.

Технические характеристики

• Габариты: 800×800×300 мм (Ш×В×Г)
• Номинальный ток: 630 А
• Степень защиты: IP66 - полная герметичность от пыли и устойчивость к мощным струям воды из любого направления
• Материал корпуса: сталь с толщиной стенок 1,4 мм
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковое напыление - устойчиво к царапинам, коррозии и УФ-излучению
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - жестко соединена с корпусом, исключает доступ из верхней части
• Наличие монтажной панели: да - внутренняя рама для фиксации DIN-рейки и оборудования
• Наличие замка: да - одноключевой механизм для предотвращения несанкционированного доступа
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C
• Способ монтажа: открытая установка - крепится к опорной поверхности болтами через основание

Совместимость и монтаж

ЩМП-80.80.30 УХЛ1 IP66 совместим с любым оборудованием, устанавливаемым на DIN-рейку или крепящимся к монтажной панели. Для монтажа требуется минимум три точки крепления на нижнем основании. Габариты позволяют разместить до двух рядов DIN-реек шириной 35 мм. Открытие дверцы осуществляется с лицевой стороны - удобно для обслуживания. Кабельные вводы не предусмотрены - требуются дополнительные вводы (например, МРВ-16/20) для прокладки проводов.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 62208. Сертифицирован для работы в зонах с повышенной опасностью возникновения коррозии и запыленности. Порошковое покрытие не содержит свинца и хром(VI), безопасно при эксплуатации и утилизации.

Преимущества

• Высокая ударопрочность благодаря стали толщиной 1,4 мм
• Устойчивость к агрессивной среде - идеально для улиц, площадок, эстакад
• Плотная посадка дверцы и уплотнители обеспечивают класс IP66 без дополнительных мер
• Порошковое покрытие сохраняет цвет и целостность более 10 лет при прямом солнечном свете
• Встроенная монтажная панель снижает время сборки щита на 30–40%

Ограничения применения

• Не предназначен для погружения в воду - IP66 не эквивалентен IP67/IP68
• Не имеет встроенных кабельных вводов - необходимо докупать и монтировать отдельно
• Максимальная нагрузка на монтажную панель - не более 120 кг; превышение может деформировать конструкцию
• Не рекомендован для установки в местах постоянного попадания кислотных осадков или химически активных паров

Примеры использования

• Наружные пункты управления насосными станциями
• Щиты автоматики на конвейерах пищевых производств
• Распределительные устройства на автозаправочных станциях
• Контрольные шкафы систем видеонаблюдения на открытых территориях
• Аварийные системы питания на железнодорожных путях

Практические советы

• Перед монтажом проверьте, что основание ровное - неровности вызывают перекос дверцы и нарушение герметичности
• Для кабельных вводов используйте вводы с уплотнением IP66 - совпадение класса защиты обязательно
• При использовании в холодных регионах убедитесь, что внутри не образуется конденсат - можно установить терморегулятор с нагревателем
• При необходимости модификации (вырезы, отверстия) применяйте только инструменты, не нарушающие целостность покрытия - после доработки обработайте места повреждения антикоррозийным составом
• ЩМП-80.80.30 УХЛ1 IP66 от IEK (ИЭК) серии TITAN - один из немногих корпусов в этом ценовом сегменте, который не требует частого техобслуживания
