Корпус ЩМП-60.40.25 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-060-040-025-66

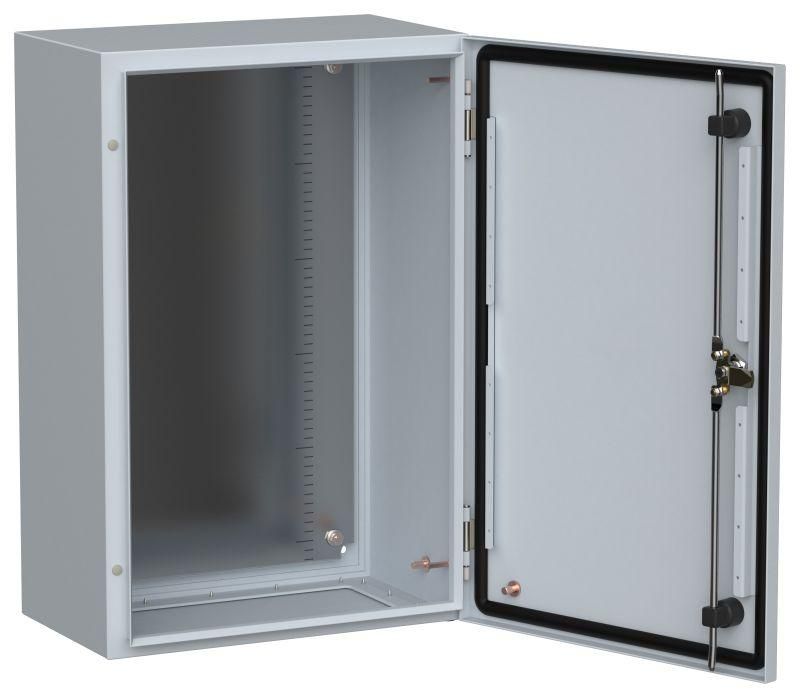

Корпус металлический ЩМП-60.40.25 УХЛ1 IP66 от IEK (ИЭК) - это прочный, защищённый ящик для монтажа электрооборудования в условиях улицы или на производстве. Артикул ti5-10-n-060-040-025-66 относится к серии TITAN и предназначен для работы в сложных климатических условиях.

Назначение и область применения

ЩМП-60.40.25 УХЛ1 IP66 используется для установки коммутационных аппаратов, автоматов, контакторов, реле и других элементов управления в местах с повышенной запылённостью, влагой или перепадами температур. Подходит для открытой установки на фасадах зданий, в цехах, на насосных станциях, в системах автоматизации и на объектах ЖКХ. Корпус обеспечивает защиту внутреннего оборудования от внешних воздействий, сохраняя работоспособность даже при длительной эксплуатации.

Технические характеристики

• Номинальный ток: 630 А - позволяет использовать внутри корпуса мощные автоматы и устройства до этого значения;
• Степень защиты: IP66 - полностью герметичен против пыли и выдерживает мощные струи воды из любого направления;
• Материал корпуса: сталь с толщиной стенок 1 мм - обеспечивает жесткую конструкцию и устойчивость к деформациям;
• Покрытие: порошковое - антикоррозийное, устойчиво к химическим веществам и механическому воздействию;
• Цвет: 7035 (серый) - соответствует стандартному цветовому решению промышленного оборудования;
• Тип дверцы: одинарный - одна распашная дверца с удобным доступом ко всем компонентам;
• Тип крышки: закрытого типа - предотвращает попадание влаги и мусора сверху;
• Наличие замка: да - возможность запирания для защиты от несанкционированного доступа;
• Наличие монтажной панели: да - внутренняя рама с отверстиями для крепления DIN-рейки и оборудования;
• Климатическое исполнение: УХЛ1 - рассчитан на работу при температурах от −50C до +40C и повышенной влажности;
• Способ монтажа: открытая установка - крепление на стену или опорную поверхность болтами через фланцы.

Совместимость и монтаж

Корпус ЩМП-60.40.25 УХЛ1 IP66 совместим со стандартными DIN-рейками, модульными автоматами и контактными устройствами, соответствующими ГОСТ Р МЭК 60947. Для монтажа используются четыре угловых отверстия на задней стенке. Рекомендуется крепить корпус на ровную, не подвергающуюся вибрации поверхность. Перед установкой проверьте соответствие глубины корпуса (250 мм) требованиям к габаритам установленного оборудования. Монтажная панель уже имеет подготовленные отверстия под крепёж - не требует дополнительной обработки.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 62208 для шкафов распределительных. Серия TITAN прошла тестирование на устойчивость к коррозии, ударным нагрузкам и климатическим факторам. Применение порошкового покрытия исключает риск возникновения электрического потенциала на поверхности корпуса. Наличие замка соответствует нормам безопасности для доступа к оборудованию только авторизованным лицам.

Преимущества

• Высокая степень защиты IP66 делает корпус пригодным для постоянной эксплуатации на улице без дополнительных кожухов;
• Порошковое покрытие увеличивает срок службы в 2–3 раза по сравнению с обычной окраской;
• Жёсткая стальная конструкция снижает риск повреждения оборудования при случайных ударах или давлении;
• Удобная одинарная дверца открывается на 180° - обеспечивает свободный доступ ко всей внутренней начинке;
• Климатическое исполнение УХЛ1 позволяет применять корпус в регионах с суровым зимним климатом;
• Роботизированный выпуск в серии TITAN гарантирует точность геометрии и одинаковое качество всех экземпляров.

Ограничения применения

Не предназначена для установки внутри взрывоопасных зон (не сертифицирована как взрывозащищённый корпус). Не рекомендуется использовать в средах с агрессивными химикатами (например, кислоты, щёлочи) - хотя покрытие устойчиво, длительный контакт может вызвать коррозию. Не следует монтировать корпус в местах с частыми гидроударами или напором воды выше 100 л/мин - IP66 не гарантирует устойчивость к постоянному струйному воздействию. Также корпус не предназначен для установки в помещениях с температурой ниже −50C или выше +40C.

Примеры использования

• Автоматизация насосных станций водоснабжения - защита частотных преобразователей и реле контроля уровня;
• Управление конвейерами на пищевых производствах - размещение PLC, терморегуляторов и пускателей;
• Наружные пункты управления освещением - установка таймеров, датчиков движения и автоматических выключателей;
• Объекты энергообеспечения - распределительные щиты на подстанциях, в кабельных колодцах и на столбах;
• Аварийные системы - щиты автономного питания и сигнализации в холодном климате.

Практические советы

• Перед монтажом обязательно проверьте, что все провода и кабели имеют достаточный радиус изгиба - входные отверстия не предусматривают кабельные вводы, их необходимо устанавливать дополнительно;
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг корпуса - особенно важно при работе в жарком климате;
• При использовании в сыром месте используйте силиконовый герметик на стыках дверцы и корпуса - даже при IP66 возможна конденсация;
• Выбирайте крепёж (болты M8–M10) с учётом толщины стены и материала основания - корпус весит около 12 кг;
• При необходимости замены оборудования - открутите дверцу полностью, чтобы получить максимальный доступ; не пытайтесь менять модули при полуоткрытой дверце - есть риск повредить проводку.
