Корпус ЩМП-50.40.25 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-050-040-025-66

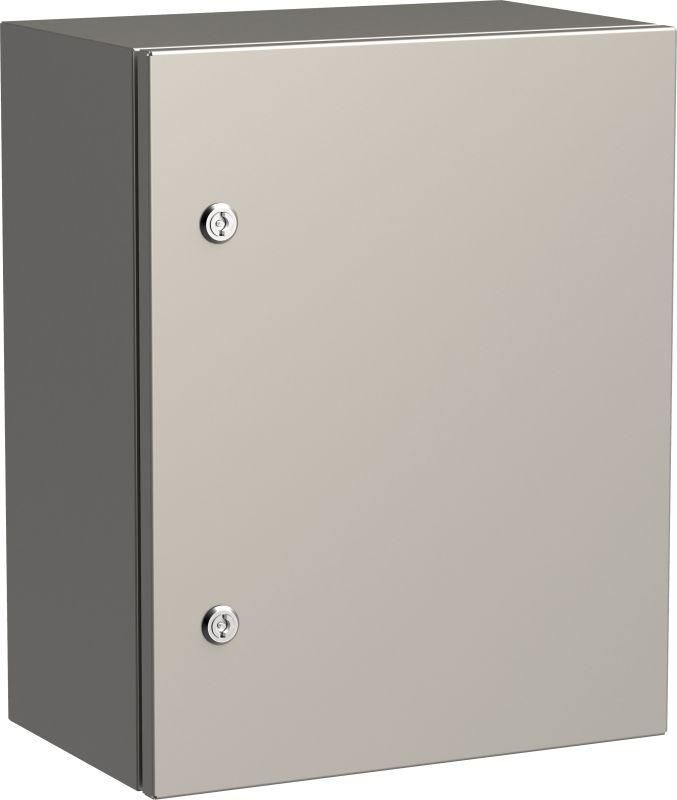

Корпус металлический ЩМП-50.40.25 (AISI 304) УХЛ1 IP66 500x400x250мм от IEK - герметичная металлическая конструкция на основе нержавеющей стали AISI 304, предназначенная для установки электрооборудования в условиях повышенной влажности, агрессивных сред и экстремальных температур. Этот корпус ЩМП-50.40.25 обеспечивает надежную защиту внутренних компонентов в пищевой, фармацевтической и медицинской промышленности.

Назначение и область применения

Корпус ЩМП-50.40.25 используется для сборки распределительных щитов и пультов управления в условиях, где важна стойкость к коррозии, частой мойке и перепадам температур. Подходит для установки внутри помещений и на открытых площадках. Часто применяется в пищевых цехах, лабораториях, клиниках, на производствах с высокими требованиями к гигиене и чистоте. Также эффективен там, где возможны брызги воды, пар, химические моющие средства или агрессивные вещества.

Технические характеристики

• Габариты: 500×400×250 мм - позволяет разместить стандартные модульные устройства (Автоматы, контакторы, реле)
• Материал корпуса: нержавеющая сталь AISI 304 - устойчив к коррозии, легко моется, не выделяет токсины
• Степень защиты: IP66 - полностью защищен от пыли и мощных струй воды с любого направления
• Ударопрочность: IK09 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с 80 см)
• Толщина стенок: 1 мм - достаточна для механической прочности при сохранении легкости
• Цвет: RAL 7035 (серый каменный) - соответствует промышленным стандартам эстетики
• Температурный диапазон: УХЛ1 (-60C…+40C) - работает даже в холодильных камерах и на улице зимой
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без потери функциональности
• Тип дверцы: одинарная, с замком - обеспечивает безопасный доступ и предотвращает случайное открывание
• Тип крышки: закрытого типа - исключает попадание влаги сверху
• Монтажная панель: съемная - удобна для сборки и обслуживания оборудования внутри

Совместимость и монтаж

Корпус ЩМП-50.40.25 предназначен для открытой установки - крепится напрямую к стене или опорной поверхности через отверстия в задней стенке. Для монтажа используются болты M6 или аналогичные крепежи. Съемная монтажная панель позволяет заранее собирать всю аппаратуру вне корпуса, что снижает время установки и повышает точность. Диаметр отверстий под кабельные вводы не указан - требуется самостоятельный выбор подходящих вводов (например, М20 или М25). Корпус совместим с любыми DIN-рейками и стандартными модульными устройствами.

Безопасность и стандарты

Корпус ЩМП-50.40.25 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Сертифицирован для работы в зонах с повышенной опасностью поражения электрическим током. Нержавеющая сталь AISI 304 подтверждает соответствие нормам GMP и HACCP для пищевой и фармацевтической отраслей. Ударопрочность IK09 гарантирует защиту от внешнего механического воздействия.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - не требует покраски и не ржавеет
• IP66 и IK09 обеспечивают максимальную защиту в сложных условиях - меньше простоев из-за аварий
• Съемная панель ускоряет монтаж и сервисное обслуживание - можно менять оборудование без демонтажа всего корпуса
• Широкий температурный диапазон УХЛ1 - один корпус подходит и для холодильных камер, и для жарких цехов
• Замок на дверце - обеспечивает контроль доступа и безопасность при работе с оборудованием

Ограничения применения

• Не предназначена для погружения в жидкость - IP66 не равнозначен IP68
• Толщина стенки 1 мм недостаточна для установки тяжелого оборудования (>15 кг на панель) - требуется усиление или дополнительная поддержка
• Не имеет встроенных вводов - необходимо дополнительно приобретать кабельные вводы и заглушки
• Не рекомендуется использовать в местах с постоянным воздействием открытого пламени или высоких температур выше +40C
• Цвет RAL 7035 не маскирует следы царапин - при частой мойке возможно изменение внешнего вида

Примеры использования

• Щит управления насосами на линии мойки тары в пищевом производстве
• Распределительный щит в операционной комнате больницы с частой дезинфекцией
• Пульт управления конвейером в холодильном цехе мясокомбината
• Контрольный шкаф на улице рядом с технологической линией в фармацевтическом заводе
• Аппаратный шкаф в лаборатории с использованием спиртовых растворов и химикатов

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были герметично установлены - даже малые щели нарушают степень защиты IP66
• При установке на вертикальную поверхность используйте уровень - перекос дверцы затрудняет запирание
• Для долгой службы регулярно протирайте корпус мягкой тканью без абразивов - даже AISI 304 может терять блеск при агрессивной чистке
• Если внутри будет много тепловыделяющих устройств - предусмотрите естественную вентиляцию или установите вентиляционные решетки с фильтром
• При заказе нескольких корпусов ЩМП-50.40.25 от IEK убедитесь, что все имеют одинаковый серийный номер - это гарантирует совпадение материалов и качества сварки
