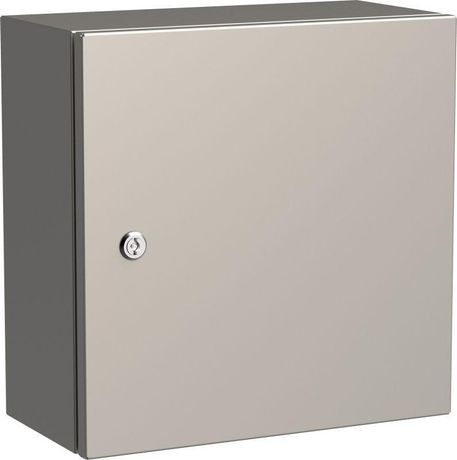

Корпус ЩМП-40.40.20 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-040-040-020-66

Корпус металлический ЩМП-40.40.20 (AISI 304) УХЛ1 IP66 400х400х200 мм от IEK — герметичная металлическая конструкция на основе нержавеющей стали AISI 304, предназначенная для установки электрооборудования в условиях повышенной влажности, агрессивных сред и экстремальных температур. Этот корпус ЩМП-40.40.20 обеспечивает надежную защиту внутренних компонентов в пищевой, фармацевтической и медицинской промышленности.

Назначение и область применения

Корпус ЩМП-40.40.20 используется для сборки распределительных щитов и пультов управления в условиях, где важна стойкость к коррозии, частому мытью и перепадам температур. Подходит для установки внутри помещений и на открытых площадках — например, на производствах пищевых продуктов, в цехах фармацевтики, больницах, холодильных камерах и на объектах с высокими требованиями к гигиене.

Технические характеристики

• Габариты: 400 × 400 × 200 мм
• Материал корпуса: нержавеющая сталь AISI 304
• Толщина стенок: 1 мм
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Климатическое исполнение: УХЛ1 — работает при температурах от –60 °C до +40 °C
• Ударопрочность: IK09 по EN 50102 — выдерживает удар энергией 20 Дж
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, плотно прилегает к корпусу
• Цвет: RAL 7035 (серый светло-серый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да, съемная
• Способ монтажа: открытая установка (крепится болтами к стене или полу)

Совместимость и монтаж

ЩМП-40.40.20 совместим с любым стандартным оборудованием, которое помещается в габариты 400×400 мм и имеет крепления на DIN-рейку или плоскую поверхность. Монтажная панель снимается для удобства сборки — после установки компонентов её можно зафиксировать обратно. Для монтажа используются четыре отверстия в задней стенке корпуса. Крепление осуществляется через предварительно просверленные отверстия в стене или основании. Не рекомендуется использовать для скрытой установки — корпус рассчитан исключительно на открытую установку.

Безопасность и стандарты

• Защита по IP66 соответствует ГОСТ 14254
• Ударопрочность IK09 соответствует EN 50102
• Материал AISI 304 соответствует ISO 9001 и ASTM A240
• Климатическое исполнение УХЛ1 соответствует ГОСТ 15150

Преимущества

• Нержавеющая сталь AISI 304 устойчива к химическим моющим средствам, солям и кислотам — идеально для мойки водой под давлением
• Цельносварная конструкция исключает попадание влаги и пыли через швы
• Съемная монтажная панель позволяет легко собирать и обслуживать оборудование без демонтажа всего корпуса
• Высокая ударопрочность IK09 снижает риск повреждения при случайном воздействии
• Широкий температурный диапазон УХЛ1 делает возможным применение даже в холодильных зонах и зимних условиях

Ограничения применения

• Не предназначена для установки в зонах с постоянным погружением в жидкости — IP66 не гарантирует герметичность при длительном подводе
• Толщина стенки 1 мм ограничивает использование в местах с высокой механической нагрузкой — например, рядом с транспортерами или крупногабаритным оборудованием
• Не подходит для взрывоопасных сред — отсутствует сертификация Ex
• Цвет RAL 7035 не маскирует следы царапин — при эксплуатации в условиях активного контакта требуется осторожность

Примеры использования

• Щит управления насосами на линии розлива молока
• Распределительный щит в отделении стерилизации медтехники
• Пульт управления конвейером в мясоперерабатывающем цеху
• Автоматический контроллер в холодильной камере с регулярной мойкой

Практические советы

• Перед монтажом проверьте посадочные отверстия — они должны точно совпадать с точками крепления на стене
• При использовании в сыром воздухе используйте термостойкие герметики на входах кабелей — даже при IP66 возможна конденсация
• Съемная панель требует аккуратного обращения — не допускайте деформации крепежных отверстий
• Для продления срока службы избегайте контакта с хлорсодержащими чистящими составами — они могут вызвать точечную коррозию даже у AISI 304
• При заказе нескольких корпусов ЩМП-40.40.20 от IEK убедитесь, что все имеют одинаковый номер артикула ti5-11-n-040-040-020-66 — это гарантирует соответствие всех элементов
