Корпус ЩМП-80.60.25 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-080-060-025-66

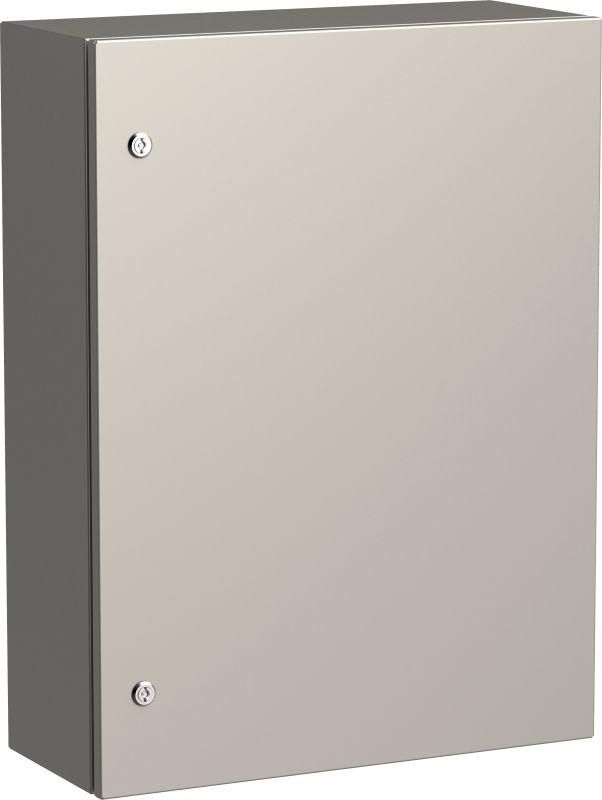

Корпус металлический ЩМП-80.60.25 (AISI 304) УХЛ1 IP66 800x600x250 от IEK - это прочный щит с монтажной панелью для установки оборудования в условиях повышенной влажности, перепадов температур и агрессивной среды. Подходит для промышленной автоматизации, пищевой и фармацевтической отраслей. Артикул ti5-11-n-080-060-025-66 относится к серии TITAN.

Назначение и область применения

ЩМП-80.60.25 предназначен для сборки распределительных и управляющих щитов в сложных условиях эксплуатации. Корпус защищает внутреннее оборудование от пыли, воды, химических веществ и механических повреждений. Применяется в пищевой промышленности, на фармацевтических производствах, в больницах, на мойках, холодильных камерах и других объектах с высокими требованиями к гигиене и надежности.

Технические характеристики

• Размеры: 800×600×250 мм
• Материал корпуса: нержавеющая сталь AISI 304
• Толщина стенок: 1,5 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK09 - выдерживает удар энергией 20 Дж (эквивалент 2,5 кг, падающего с 80 см)
• Температурный диапазон: от –60 C до +40 C (класс УХЛ1)
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, герметичная
• Способ монтажа: открытая установка (на стену или опорную раму)
• Цвет: 7035 RAL (серый матовый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да, съемная

Совместимость и монтаж

ЩМП-80.60.25 совместим с любыми стандартными комплектующими: DIN-рейками, клеммниками, автоматическими выключателями, контакторами. Монтажная панель легко снимается для удобства сборки и обслуживания. Для установки требуется поверхность, способная выдерживать вес щита (около 15–20 кг с оборудованием). Крепление осуществляется через предварительно подготовленные отверстия в боковых стенках. Не требует специальных инструментов - достаточно уровня, сверла и болтов M6–M8.

Безопасность и стандарты

Корпус соответствует требованиям EN 50102 (стандарт для электрооборудования в промышленных условиях) и ГОСТ Р 51317.4.2 (соответствие классу IP66). Сертифицирован для работы в зонах с частым мытьем и воздействием паров, масел и моющих средств. Нержавеющая сталь AISI 304 не выделяет токсины и безопасна для контакта с продуктами питания и медикаментами.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - идеально для влажных и агрессивных сред
• Съемная монтажная панель ускоряет сборку и снижает риск повреждения проводки при ремонте
• Защита IK09 обеспечивает устойчивость к случайным ударам и механическому воздействию
• Герметичная конструкция исключает попадание влаги даже при прямом напоре воды
• Широкий температурный диапазон позволяет использовать в холодильных цехах и на улице

Ограничения применения

Не предназначена для взрывоопасных зон (не имеет взрывозащиты Ex). Не рекомендуется для постоянного погружения в жидкости - IP66 не гарантирует герметичность при длительном подводном положении. Также не следует применять в средах с высоким содержанием хлора (например, в бассейнах) - возможна точечная коррозия при длительном контакте. Цвет 7035 RAL не подходит для помещений, где требуется светлая отделка (например, операционные).

Примеры использования

• Щит управления насосной станцией на мясокомбинате
• Распределительный щит в лаборатории фармацевтики
• Автоматика конвейера в молочном цехе
• Управление системой мойки оборудования в пищеблоке
• Контроль освещения и вентиляции в холодильной камере

Практические советы

• Перед монтажом проверьте посадочные отверстия - они рассчитаны на крепеж M6–M8; используйте антивибрационные прокладки при установке на вибрирующие поверхности
• При работе с монтажной панелью - отсоедините все провода перед её снятием, чтобы избежать обрыва контактов
• Для продления срока службы регулярно протирайте внешнюю поверхность мягкой тканью без абразивов - особенно после мойки
• При использовании в условиях низких температур - убедитесь, что внутри щита нет конденсата; можно установить терморегулятор с нагревательным элементом
• Артикул ti5-11-n-080-060-025-66 - единственный вариант этого размера в серии TITAN; другие модели имеют другую глубину или ширину
