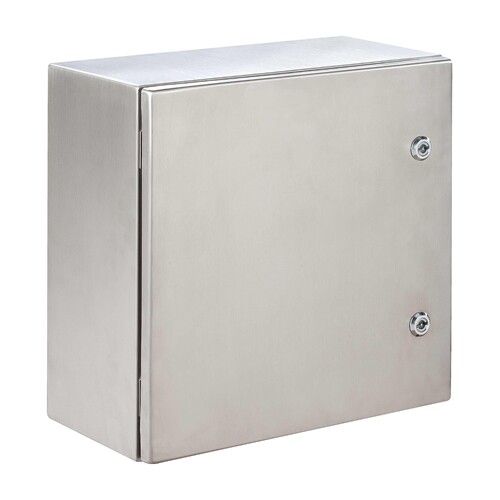

Щит из нержавеющей стали "Inox" AISI 304 (ВхШхГ) 800х600х300мм IP66 У1 PROxima | mb-inox-863 EKF

Щит из нержавеющей стали AISI 304 (800×600×300) IP66 У1 ГСИ(н) от EKF серии PROxima - это прочный монтажный корпус для установки оборудования в агрессивных условиях, где важна долговечность, герметичность и устойчивость к коррозии. Подходит для внешней установки, используется в пищевой, фармацевтической и химической промышленности.

Назначение и область применения

Щит из нержавеющей стали AISI 304 (800×600×300) IP66 У1 ГСИ(н) предназначен для сборки электрощитов управления, пунктов распределения энергии и систем автоматизации. Его применяют там, где требуется высокая защита от пыли, воды и химического воздействия - например, на производствах с частой мойкой, во влажных цехах, на открытых площадках или в зонах с агрессивными средами.

Технические характеристики

• Размеры корпуса: 800 × 600 × 300 мм (высота × ширина × глубина)
• Толщина стенок: 1 мм
• Материал корпуса: нержавеющая сталь AISI 304
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Класс защиты: I - наличие заземления обязательно
• Номинальный ток: 630 А - допустимый ток через коммутируемые устройства внутри
• Монтажная глубина: 280 мм - доступное пространство для установки аппаратов
• Тип двери: одинарная, с замком
• Покрытие поверхности: шлифованное - снижает адгезию грязи, облегчает очистку
• Способ монтажа: открытая установка - крепится к стене или опоре
• Наличие монтажной панели: да - внутренняя рама для крепления DIN-рейки и оборудования
• Гарантия: 10 лет (120 месяцев)
• Условия эксплуатации: У1 - для умеренного климата, без конденсации
• Поддерживает молниезащиту - возможно подключение системы молниезащиты

Совместимость и монтаж

Щит из нержавеющей стали AISI 304 (800×600×300) IP66 У1 ГСИ(н) имеет готовую монтажную панель с возможностью крепления DIN-реек, контакторов, автоматов и других устройств. Для подключения кабелей необходимо самостоятельно просверлить отверстия - вводы не предусмотрены. Крепление осуществляется на стену с помощью болтов через боковые или задние крепёжные элементы. Максимальная нагрузка на конструкцию - до 630 А, что соответствует классу I. Учитывайте, что вес корпуса с оборудованием может достигать 50–70 кг - требуются надёжные точки крепления.

Безопасность и стандарты

Щит из нержавеющей стали AISI 304 (800×600×300) IP66 У1 ГСИ(н) соответствует требованиям ГОСТ Р 51321.1 и обеспечивает уровень безопасности Class I - обязательное заземление металлического корпуса. Степень защиты IP66 гарантирует работу в условиях сильного дождя, мытья струями воды и запылённых средах. Корпус совместим с системами молниезащиты, но требует правильного подключения заземляющего провода к специальным контактам.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - не ржавеет даже при постоянном контакте с водой, моющими средствами или солями
• Шлифованная поверхность легко очищается - идеально для санитарных зон (пищевая и фармацевтическая промышленность)
• Запираемая дверь повышает безопасность и предотвращает несанкционированный доступ
• Долгий срок службы - 10 лет гарантии, реальный срок эксплуатации - более 20 лет при соблюдении условий
• Подходит для наружной установки - не требует дополнительного укрытия

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификат Ex
• Не имеет заводских кабельных вводов - все отверстия сверлятся на месте, что требует дополнительных инструментов и времени
• Максимальная температура окружающей среды - +40 C; при более высоких значениях возможен перегрев оборудования внутри
• Не рекомендуется для установки в местах с постоянным воздействием кислотных паров (например, концентрированная серная кислота) - хотя AISI 304 устойчив, он не выдерживает длительного контакта со всеми типами кислот
• Недоступен для закладки в стены - только открытая установка

Примеры использования

• Электрощит управления насосной станцией на молокозаводе
• Распределительный пункт на участке мойки оборудования в фармацевтическом цеху
• Щит автоматики на открытом конвейере в агрохолдинге
• Пункт питания и контроля на нефтебазе с регулярной мойкой территории
• Контрольный щит на объекте с повышенной влажностью - теплица, рыбопереработка

Практические советы

• Перед монтажом проверьте, что толщина стенки 1 мм достаточна для ваших нагрузок - при больших массах оборудования используйте усиленные кронштейны
• При сверлении отверстий под кабели используйте свёрла по металлу и смазку - чтобы не повредить шлифованную поверхность
• Обеспечьте минимальный зазор между щитом и стеной - минимум 50 мм для вентиляции и обслуживания
• Заземление обязательно: подключите медный провод сечением не менее 10 мм2 к контурному заземлению
• Для удобства обслуживания выбирайте место с хорошим освещением и свободным подходом - щит из нержавеющей стали AISI 304 (800×600×300) IP66 У1 ГСИ(н) не рассчитан на компактную установку
• При использовании в холодных регионах учтите, что конденсация внутри возможна - рекомендуется установка терморегулятора или нагревательного элемента
