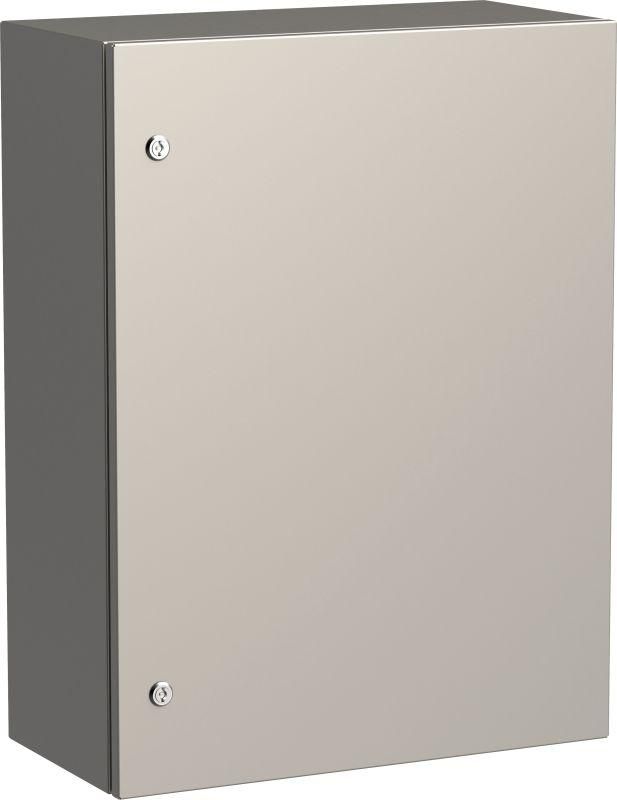

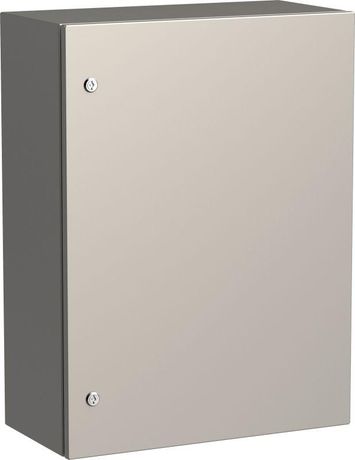

Корпус ЩМП-80.60.30 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-080-060-030-66

Корпус металлический ЩМП-80.60.30 (AISI 304) УХЛ1 IP66 800х600х300мм от IEK - герметичная металлическая конструкция на основе нержавеющей стали AISI 304, предназначенная для установки электрооборудования в условиях повышенной влажности, агрессивных сред и экстремальных температур. Этот корпус ЩМП-80.60.30 обеспечивает надежную защиту компонентов управления и автоматизации в пищевой, фармацевтической и медицинской отраслях.

Назначение и область применения

Корпус ЩМП-80.60.30 используется для сборки распределительных и управляющих щитов в условиях, где важна стойкость к коррозии, частой мойке и перепадам температур. Подходит для установки внутри помещений и на открытых площадках - например, на производствах пищевых предприятий, в цехах фармацевтики, больницах, холодильных камерах и на объектах с высокими требованиями к гигиене. Благодаря классу защиты IP66 и исполнению УХЛ1, корпус выдерживает воздействие воды под давлением, пыли, химических моющих средств и температур от –60 C до +40 C.

Технические характеристики

• Габариты: 800 × 600 × 300 мм
• Материал корпуса: нержавеющая сталь AISI 304
• Толщина стенок: 1,5 мм
• Степень защиты: IP66 (полная защита от пыли и струй воды под давлением)
• Ударопрочность: IK09 (соответствует EN 50102 - выдерживает удар энергией 20 Дж)
• Температурный диапазон: –60 C … +40 C (исполнение УХЛ1)
• Цвет: RAL 7035 (серый светло-матовый)
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, цельнокроеная
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да, съемная
• Способ монтажа: открытая установка (крепление на стену или опору)

Совместимость и монтаж

Корпус ЩМП-80.60.30 совместим с любыми стандартными модульными устройствами DIN-рейки (например, автоматы, контакторы, реле). Монтажная панель снимается для удобства сборки внутреннего оборудования - после монтажа её можно зафиксировать обратно. Для установки используются четыре предварительно просверленных отверстия на задней стенке. Крепление осуществляется болтами M6 через фланцы. Не требует специального инструментария - достаточно обычного набора слесаря. Герметизация достигается за счет резинового уплотнителя на дверце и цельносварной конструкции корпуса.

Безопасность и стандарты

• Защита по IP66 - соответствует IEC 60529
• Ударопрочность IK09 - соответствует EN 50102
• Материал AISI 304 - соответствует GOST 5632 и ASTM A240
• Температурное исполнение УХЛ1 - соответствует ГОСТ 15150

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали AISI 304 - идеально для мест с постоянным контактом с водой и химикатами
• Цельносварная конструкция исключает попадание влаги и пыли внутрь
• Съемная монтажная панель ускоряет сборку и обслуживание
• Ударопрочность IK09 снижает риск повреждения при случайном механическом воздействии
• Широкий температурный диапазон позволяет использовать корпус даже в холодильных установках и зимних условиях

Ограничения применения

Корпус ЩМП-80.60.30 не предназначен для установки в зонах с взрывоопасной средой (не имеет взрывозащиты Ex). Также не рекомендуется применять в условиях постоянного погружения в жидкость - IP66 защищает от струй, но не от длительного подвода. Нельзя использовать для монтажа тяжелого оборудования весом более 50 кг без усиления конструкции - масса самого корпуса составляет около 12 кг. Открытая установка требует прочной основы; не следует крепить на поверхности с высокой вибрацией без демпфирующих элементов.

Примеры использования

• Щит управления насосами на линии мойки бутылок в пивоварне
• Распределительный щит системы вентиляции в операционной комнате
• Автоматизированный пункт контроля температуры в холодильном складе
• Пульт управления конвейером на фармацевтическом производстве

Практические советы

• Перед монтажом проверьте посадочные отверстия - они рассчитаны на болты M6. Не используйте крупнее - это может деформировать стенки.
• При использовании в условиях частой мойки применяйте только нейтральные моющие средства - агрессивные кислоты и щелочи могут повредить пассивный слой нержавеющей стали.
• Для продления срока службы регулярно осматривайте уплотнитель дверцы - при появлении трещин замените его на оригинальный (артикул доступен у производителя).
• Не забывайте про тепловые зазоры: при установке рядом с нагревательными элементами предусмотрите минимум 50 мм свободного пространства вокруг корпуса.
• Артикул ti5-11-n-080-060-030-66 соответствует серии TITAN 5 - все аксессуары (замки, уплотнители, кронштейны) этой серии совместимы между собой.
