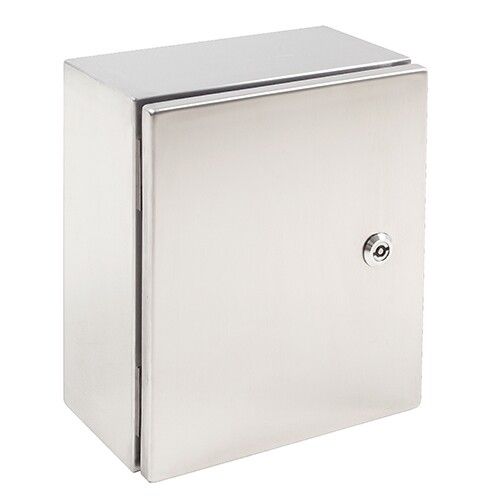

Щит из нержавеющей стали "Inox" AISI 304 (ВхШхГ) 500х400х250мм IP66 У1 PROxima|mb-inox-542|EKF

Щит из нержавеющей стали AISI 304 (500х400х250) IP66 У1 от EKF серии PROxima — это прочный и коррозионностойкий корпус для монтажа электронного оборудования в агрессивных условиях. Подходит для установки на открытых площадках, в пищевой, фармацевтической и химической промышленности.

Назначение и область применения

Щит из нержавеющей стали AISI 304 (500х400х250) IP66 У1 предназначен для сборки электрощитов управления, пунктов распределения энергии и систем автоматизации. Его используют там, где важна долговечность и устойчивость к воздействию влаги, пыли, химикатов и перепадов температур. Особенно актуален в пищевой промышленности, на фармацевтических объектах, в аграрном секторе, а также на производствах с высокими требованиями к гигиене — например, в цехах мойки, на конвейерах, в зонах с частой промывкой водой.

Технические характеристики

• Материал корпуса: нержавеющая сталь AISI 304 — устойчива к коррозии даже в агрессивных средах
• Степень защиты: IP66 — полностью защищён от пыли и мощных струй воды с любого направления
• Габариты: 500×400×250 мм (ширина × высота × глубина)
• Монтажная глубина: 230 мм — позволяет разместить оборудование с достаточным запасом для проводки
• Номинальный ток: 630 А — рассчитан на работу с силовыми цепями высокой нагрузки
• Толщина стенок: 1 мм — обеспечивает жесткость при минимальном весе
• Тип крышки: закрытого типа — герметичная конструкция с уплотнителем
• Тип двери: одинарная — открывается на петлях, удобна для обслуживания
• Наличие замка: да — возможность запирания для предотвращения несанкционированного доступа
• Наличие монтажной панели: да — внутренняя рама для крепления DIN-рейки и аппаратуры
• Цвет: стальной — естественный цвет шлифованной нержавейки, без покраски
• Класс защиты: I — требует подключения к заземлению
• Гарантия: 120 месяцев (10 лет)
• Условия эксплуатации: У1 — для работы в помещениях и на открытом воздухе при температуре от −40°C до +40°C

Совместимость и монтаж

Щит из нержавеющей стали AISI 304 (500х400х250) IP66 У1 монтируется методом открытой установки — крепится к стене, опоре или платформе с помощью болтов через отверстия в боковых стенках. Для этого требуется минимум инструментов: сверло, уровень, гаечные ключи. Кабельные вводы в комплект не входят — их необходимо докупить отдельно (например, МКВ или МКВ-ИП) и установить в заранее подготовленные места. Шлифованная поверхность не требует дополнительной обработки перед монтажом. Убедитесь, что место установки имеет свободный доступ для обслуживания и не подвержено постоянному механическому воздействию.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1 и международным нормам IEC 61439 для распределительных устройств. Степень защиты IP66 гарантирует безопасную работу в условиях повышенной влажности, мытья водой под давлением и наличия пылевых выбросов. Возможность подключения к системе молниезащиты делает его подходящим для установки на открытых территориях, рядом с оборудованием, подверженным рискам грозовых разрядов. Класс защиты I обязывает использовать надёжное заземление — обязательно проверьте соединение с контуром заземления при монтаже.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 — не ржавеет даже при контакте с соляными растворами и кислотами
• IP66 — выдерживает прямые струи воды, моющие средства и паровую очистку
• Шлифованная поверхность легко очищается — идеально для санитарных зон
• Металлическая монтажная панель позволяет равномерно распределить нагрузку на DIN-рейки и устройства
• 10-летняя гарантия — один из самых длинных сроков в классе аналогичных решений
• Устойчивость к экстремальным температурам — работает в холодных регионах и при нагреве от оборудования

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон — не имеет сертификата Ex
• Нет готовых кабельных вводов — потребуется самостоятельный подбор и монтаж
• Толщина стенок 1 мм — не рекомендуется для мест с возможностью ударных нагрузок или вибраций
• Не подходит для установки в зонах с постоянным воздействием концентрированных кислот (H₂SO₄, HCl) — хотя AISI 304 устойчив, длительный контакт с сильными кислотами может повредить металл
• Открытый способ монтажа требует наличия ровной и прочной поверхности — нельзя крепить на мягкие или деформируемые основания

Примеры использования

• Электрощит управления насосной станцией на молокозаводе
• Распределительный пункт на участке мойки оборудования в фармацевтическом цехе
• Щит питания датчиков и исполнительных механизмов на конвейере в мясопереработке
• Контрольный шкаф на открытом складе химикатов с регулярной промывкой
• Автоматизированный пункт контроля температуры на теплице с высокой влажностью

Практические советы

• Перед монтажом проверьте внутреннюю плоскость — удалите металлическую стружку, которая могла остаться после резки
• Выбирайте кабельные вводы с уплотнительными кольцами и резьбой M20–M40 — они совместимы с толщиной стенки 1 мм
• При использовании в зимних условиях учитывайте, что пластиковые элементы (например, уплотнители) становятся хрупкими ниже −20°C — используйте термостойкие материалы
• Часто применяйте протирание поверхности щита влажной тряпкой — это продлит срок службы и сохранит внешний вид
• При проектировании системы учтите, что глубина 230 мм ограничивает использование крупных модульных устройств — лучше применять компактные автоматы и контакторы
• Щит из нержавеющей стали AISI 304 (500х400х250) IP66 У1 от EKF серии PROxima — отличный выбор, когда нужна надёжность без компромиссов
