Корпус ЩМП-50.40.15 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-050-040-015-66

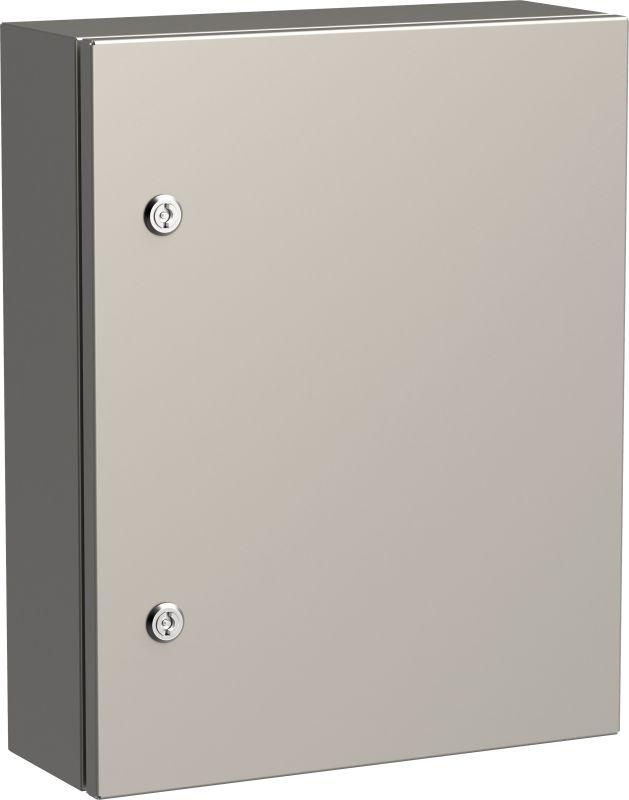

Корпус металлический ЩМП-50.40.15 (AISI 304) УХЛ1 IP66 500х400х150мм - это прочный, герметичный шкаф из нержавеющей стали для монтажа электрооборудования в условиях повышенной влажности, агрессивной среды и перепадов температур. Бренд IEK предлагает эту модель в серии TITAN как надежное решение для промышленной автоматизации, пищевой и фармацевтической отраслей.

Назначение и область применения

ЩМП-50.40.15 предназначен для установки внутри или вне помещений там, где требуется высокая степень защиты от пыли, воды, химических веществ и механических повреждений. Подходит для монтажа автоматики, контакторов, реле, модулей управления и других компонентов систем контроля. Часто используется на производствах с частой мойкой оборудования - например, в цехах пищевой промышленности, фармацевтике, больницах, на коммунальных объектах и в зонах с высокой влажностью.

Технические характеристики

• Размеры: 500×400×150 мм - оптимальная глубина для компактной сборки устройств
• Материал корпуса: нержавеющая сталь AISI 304 - устойчив к коррозии, кислотам, щелочам и моющим средствам
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK09 (EN 50102) - выдерживает удар энергой 10 Дж (эквивалент 1,25 кг, падающего с 80 см)
• Толщина стенок: 1 мм - достаточна для жесткости и долговечности при открытой установке
• Температурный режим: УХЛ1 - работает при температурах от –60 C до +40 C
• Цвет: RAL 7035 (серый светло-матовый)
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Тип дверцы: одинарная, с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие
• Монтажная панель: съемная, цельнолитая - позволяет удобно собирать и обслуживать оборудование до установки в корпус
• Тип крышки: закрытого типа - исключает попадание влаги и пыли внутрь
• Способ монтажа: открытая установка - крепится болтами к стене, полу или другой поверхности

Совместимость и монтаж

ЩМП-50.40.15 совместим с большинством стандартных DIN-рейок, клеммных колодок и компактных автоматов до 32 А. Монтажная панель легко демонтируется - это ускоряет сборку и сервисное обслуживание. Для установки используйте четыре крепежных отверстия на задней стенке. Диаметр отверстий - 6 мм, шаг - 400×300 мм. Не требует специальных инструментов. Кабельные вводы не предусмотрены - их необходимо устанавливать дополнительно, согласно проекту.

Безопасность и стандарты

• Соответствует EN 62208 (корпуса для распределительных устройств)
• Ударопрочность IK09 - соответствует EN 50102
• Защита IP66 - соответствует IEC 60529
• Материал AISI 304 - сертифицирован для контакта с продуктами питания (FDA/EC 1935/2004)

Преимущества

• Высокая устойчивость к коррозии - идеально для влажных, агрессивных и часто моющихся сред
• Съемная панель - снижает время монтажа и упрощает ремонт
• Широкий температурный диапазон - можно использовать даже в холодильных камерах или на улице зимой
• IK09 - защищен от случайных ударов, что важно в промзонах с транспортом или оборудованием
• Замок на дверце - гарантирует сохранность оборудования и соответствие требованиям безопасности

Ограничения применения

• Не предназначена для погружения в жидкость - IP66 не равнозначен IP68
• Не рекомендовано использование в средах с постоянным воздействием сильных кислот (например, концентрированная серная кислота)
• Толщина стенки 1 мм - не подходит для мест с риском серьезных механических нагрузок (например, рядом с крупными прессами)
• Кабельные вводы не входят в комплект - их нужно заказывать отдельно
• Глубина 150 мм ограничивает установку крупных аппаратов - не подходит для силовых щитов с большим числом автоматов выше 63 А

Примеры использования

• Щит управления насосной станцией на пищевом производстве
• Распределительный шкаф для системы мойки бутылок в фармацевтике
• Автоматика освещения на улице в условиях снежных бурь
• Контрольный щит в операционной комнате больницы
• Пульт управления конвейерной линией с частой дезинфекцией

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в глубину 150 мм - особенно если используются терморегуляторы или преобразователи частоты
• Выбирайте кабельные вводы с резиновыми уплотнителями - они лучше работают в условиях влажности и перепадов температур
• При установке на улице используйте дополнительную защиту от солнца - хотя материал устойчив к УФ, длительное прямое воздействие может вызвать потускнение цвета
• Для легкого обслуживания оставьте минимум 30–40 см свободного пространства перед дверцей
• ЩМП-50.40.15 от IEK в серии TITAN - один из немногих корпусов в этом ценовом сегменте с сертификатом UHL1 и IP66; не путайте с аналогами без указания класса устойчивости к климату
