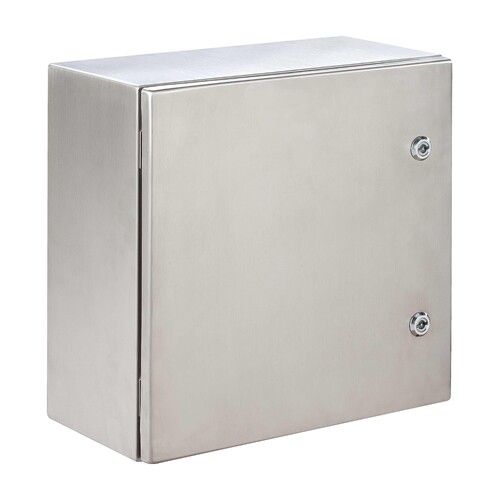

Щит из нержавеющей стали "Inox" AISI 304 (ВхШхГ) 1200х800х300мм IP66 У1 PROxima | mb-inox-1283 EKF

Щит из нержавеющей стали AISI 304 (1200х800х300) IP66 У1, ГСИ(н) от EKF серии PROxima - это прочный монтажный корпус для установки оборудования в агрессивных условиях. Подходит для внешней установки, выдерживает высокую влажность, пыль и химические воздействия. Артикул mb-inox-1283 используется там, где важна долговечность и надёжность.

Назначение и область применения

Щит из нержавеющей стали AISI 304 (1200х800х300) IP66 У1, ГСИ(н) предназначен для сборки электрощитов управления, пунктов распределения энергии и систем автоматизации. Его применяют в местах с повышенной влажностью, агрессивными средами и требовательными условиями эксплуатации.

• Пищевая промышленность - мойка оборудования, паровые процессы
• Фармацевтика - стерилизация, чистые зоны
• Агросектор - открытые площадки, орошение
• Нефтегазовая и химическая промышленность - контакты с маслами, кислотами, солями
• Уличные точки распределения - подключение насосов, освещения, датчиков

Технические характеристики

• Размеры: 1200×800×300 мм (высота×ширина×глубина); монтажная глубина - 280 мм
• Материал корпуса: нержавеющая сталь AISI 304 - устойчива к коррозии, не реагирует на моющие средства
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды с любого направления
• Толщина стенок: 1 мм - достаточна для механической жесткости, но не рассчитана на ударные нагрузки
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри щита; сам корпус не проводит ток
• Класс защиты от поражения током: I - требуется обязательное заземление металлического корпуса
• Дверь: одинарная, с замком - обеспечивает доступ и безопасность при обслуживании
• Крышка: закрытого типа - герметичная, предотвращает попадание влаги сверху
• Покрытие поверхности: шлифованное - снижает адгезию грязи, упрощает очистку
• Гарантия: 10 лет (120 месяцев)
• Монтаж: открытая установка - крепится к опоре, стене или платформе болтами
• Монтажная панель: есть - позволяет крепить оборудование на DIN-рейках и планках
• Кабельные вводы: отсутствуют - необходимо самостоятельно просверлить отверстия или использовать вводы сторонних производителей
• Совместимость с молниезащитой: да - корпус можно подключить к системе молниезащиты здания

Совместимость и монтаж

Щит из нержавеющей стали AISI 304 (1200х800х300) IP66 У1, ГСИ(н) монтируется открыто на вертикальной поверхности или раме. Для крепления используются болты M8–M10. Монтажная панель имеет стандартную перфорацию под DIN-рейки и крепёж для автоматов, контакторов, преобразователей частоты.

Внимание: кабельные вводы в комплект не входят. Перед установкой оборудования необходимо продумать места ввода кабелей - рекомендуется использовать вводы с уплотнением IP66, например, от EKF серии KVT или аналогичные. Отверстия сверлятся в боковых или нижних стенках корпуса. После сверления важно обработать кромки против коррозии.

Безопасность и стандарты

Щит соответствует требованиям безопасности по классу защиты I - обязательно подключение к контуру заземления. Корпус выполнен из немагнитного материала, что исключает влияние электромагнитных помех. Соответствует нормам для работы в условиях У1 (умеренный климат, без экстремальных температур). Сертифицирован для использования в взрывоопасных зонах категории 21/22 при условии соблюдения правил монтажа и наличия внутреннего оборудования с подходящими сертификатами.

Преимущества

• Высокая устойчивость к коррозии - не ржавеет даже при постоянном контакте с водой и химикатами
• Легко очищается - шлифованная поверхность не задерживает грязь, подходит для санитарных зон
• Долгий срок службы - гарантия 10 лет, материал сохраняет форму и целостность десятилетиями
• Можно применять на открытом воздухе - IP66 обеспечивает работу в дождь, снег, песчаных бурях
• Подходит для молниезащиты - возможность прямого подключения к молниеприёмнику

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в жидкость - IP66 не равен IP68
• Толщина стенки 1 мм не выдерживает ударов или давления - нельзя использовать как несущую конструкцию
• Отсутствие готовых кабельных вводов требует дополнительных действий при монтаже
• Не рекомендуется для установки в местах с температурой ниже -50C или выше +70C - материал теряет пластичность
• Не подходит для взрывоопасных зон категории 0 и 1 без дополнительной сертификации внутреннего оборудования

Примеры использования

• Электрощит управления насосной станцией на овощехранилище - работает в условиях 95% влажности
• Распределительный пункт на автозаправке - защищает контакторы от бензина, масла и дождя
• Щит автоматики на линии производства йогурта - легко мыть после санобработки
• Пункт питания датчиков уровня на нефтебазе - выдерживает атмосферные осадки и химические испарения

Практические советы

• Перед монтажом проверьте, чтобы все элементы внутри щита имели степень защиты не ниже IP65 - иначе влага проникнет внутрь
• Используйте кабельные вводы с резиновым уплотнителем и метрической резьбой - совместимы с толщиной стенки 1 мм
• При сверлении отверстий используйте алмазные или твёрдосплавные свёрла - нержавейка твёрже обычной стали
• Обработайте края отверстий антикоррозийным составом - особенно если щит установлен на открытом воздухе
• Заземление корпуса выполните медным проводником сечением не менее 16 мм2 - это требование класса защиты I
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед дверью
