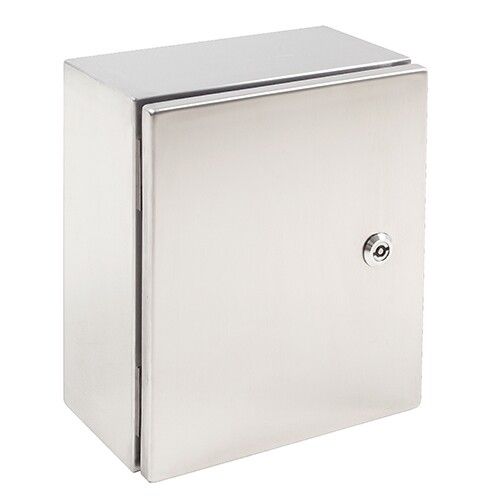

Щит из нержавеющей стали "Inox" AISI 304 (ВхШхГ) 300х200х150мм IP66 У1 PROxima | mb-inox-3215 EKF

Щит из нержавеющей стали AISI 304 (300х200х150) IP66 У1 от EKF серии PROxima - это прочный монтажный корпус для установки оборудования в агрессивных условиях, где важна долговечность, герметичность и устойчивость к коррозии. Подходит для внешней установки и используется там, где обычные материалы быстро выходят из строя.

Назначение и область применения

Щит из нержавеющей стали AISI 304 (300х200х150) IP66 У1 предназначен для сборки электрощитов управления, пунктов распределения энергии и систем автоматизации. Его используют в средах с высокой влажностью, перепадами температур, воздействием моющих средств или химикатов. Особенно актуален в пищевой промышленности, фармацевтике, сельском хозяйстве, на объектах нефтегазовой и химической отраслей. Корпус выдерживает открытую установку на улице, в цехах с частой мойкой или повышенной запылённостью.

Технические характеристики

• Размеры корпуса: 300×200×150 мм (ширина × высота × глубина)
• Монтажная глубина: 130 мм - позволяет разместить модульные устройства до 130 мм вглубь
• Материал корпуса: нержавеющая сталь AISI 304 - устойчива к коррозии, не реагирует на кислоты и щелочи
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Толщина стенок: 1 мм - обеспечивает жесткость при минимальном весе
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри щита
• Класс защиты: I - требует заземления металлических частей
• Наличие замка: да - защищает от несанкционированного доступа
• Тип двери: одинарная - открывается на петлях, удобна для обслуживания
• Монтажная панель: есть - внутренняя рама для крепления DIN-рейки и аппаратов
• Цвет: стальной - естественный цвет шлифованной нержавейки, без покрытия
• Поверхность: шлифованная - снижает адгезию грязи, упрощает очистку
• Количество кабельных вводов: 0 - требуется самостоятельная установка вводов
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Щит из нержавеющей стали AISI 304 (300х200х150) IP66 У1 рассчитан на открытую установку. Крепится на стену или опорную конструкцию с помощью болтов через отверстия в боковых или нижних планках. Для герметизации кабельных вводов необходимо использовать отдельные комплекты (например, M20 или G½) - они не входят в комплект. Монтажная панель имеет стандартные отверстия под DIN-рейки. Установка проводится с учётом свободного пространства перед дверью для её полного открывания. Нельзя применять для встраивания в стены или потолки - корпус не предназначен для скрытой установки.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств. Степень защиты IP66 гарантирует безопасную работу в сырых и пыльных условиях. Класс защиты I обязывает надёжно соединить корпус с системой заземления. Щит также совместим с системами молниезащиты - можно подключить заземляющий проводник к специальным точкам на корпусе. Шлифованная поверхность исключает образование микробиологических colonies, что важно для пищевых и фармацевтических предприятий.

Преимущества

• Устойчивость к коррозии - нержавеющая сталь AISI 304 не ржавеет даже при постоянном контакте с водой или агрессивными чистящими составами
• Высокая механическая прочность - тонкий, но жёсткий корпус выдерживает удары и нагрузки
• Легко очищается - шлифованная поверхность не задерживает грязь, легко протирается
• Долгий срок службы - гарантия 10 лет подтверждает надёжность материала и сборки
• Подходит для экстремальных условий - работает при перепадах температур, влажности, химическом воздействии

Ограничения применения

• Не содержит кабельных вводов - их нужно докупать и устанавливать отдельно
• Нельзя использовать для скрытой установки - корпус не предназначен для встраивания в стены
• Запрещено применять в средах с постоянным погружением в жидкости - IP66 не обеспечивает длительное погружение
• Не рекомендуется для установки в местах с возможностью взрывоопасных смесей - не сертифицирован как взрывозащищённый
• При использовании в холодных регионах следует учитывать возможность конденсации - внутри может собираться влага, если не предусмотрена вентиляция

Примеры использования

• Электрощит управления насосной станцией на овощехранилище
• Распределительный пункт на линии мойки оборудования в мясопереработке
• Щит автоматики для системы подачи химикатов на химзаводе
• Пункт питания датчиков и клапанов на ферме с высокой влажностью
• Контрольный щит наружного освещения на территории нефтебазы

Практические советы

• Перед монтажом проверьте посадочные размеры установленных аппаратов - максимальная глубина 130 мм не должна быть превышена
• Используйте кабельные вводы с резиновыми уплотнителями и затяжками - это сохранит степень защиты IP66
• При установке на улице ориентируйте дверь так, чтобы вода не попадала прямо на замок
• Для предотвращения конденсата внутри щита используйте терморегуляторы или нагревательные элементы
• Чистите корпус мягкой тряпкой и нейтральными моющими средствами - абразивы повредят шлифованную поверхность
• Обязательно выполните заземление корпуса - класс защиты I требует этого для безопасности
