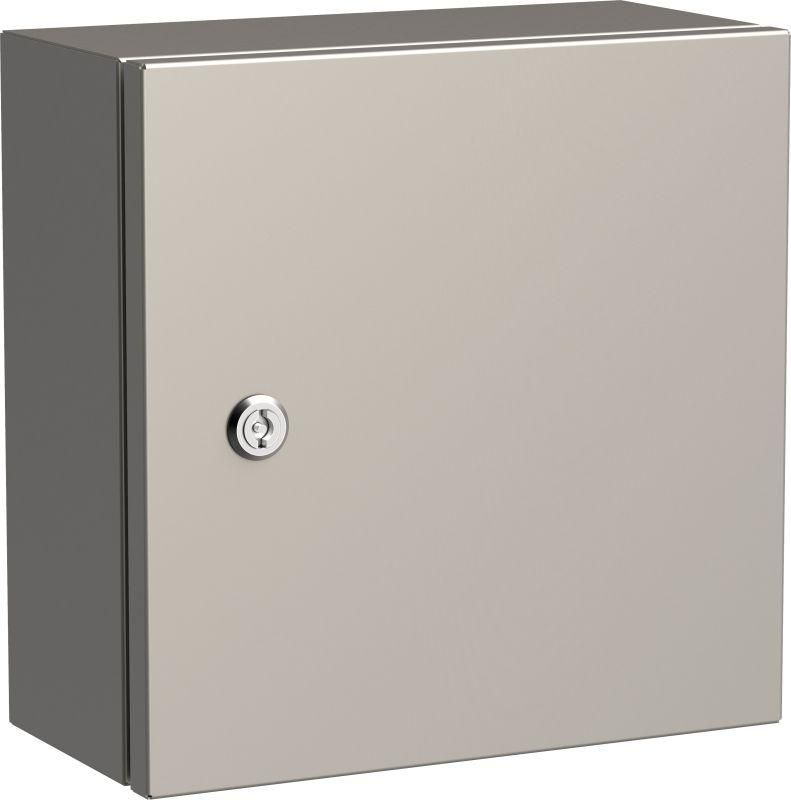

Корпус ЩМП-30.30.15 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-030-030-015-66

Корпус металлический ЩМП-30.30.15 (AISI 304) УХЛ1 IP66 300х300х150мм от IEK - герметичная металлическая сборка с монтажной панелью для установки электрооборудования в условиях повышенной влажности, запылённости и агрессивной среды. Этот корпус ЩМП-30.30.15 рассчитан на длительную работу в пищевой, фармацевтической и медицинской промышленности, а также на открытых площадках.

Назначение и область применения

Корпус ЩМП-30.30.15 предназначен для компоновки распределительных устройств, модулей автоматики, контакторов, реле и других элементов управления. Подходит для установки внутри помещений и на улице. Области применения: линии производства пищевых продуктов, мойки и очистные станции, больницы, аптеки, холодильные камеры, объекты с частой мойкой водой под давлением.

Технические характеристики

• Размеры: 300×300×150 мм (Ш×Г×В)
• Материал корпуса: нержавеющая сталь AISI 304
• Толщина стенок: 1 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK09 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с высоты 80 см)
• Климатическое исполнение: УХЛ1 - работает при температуре от –60 C до +40 C
• Цвет: RAL 7035 (серый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, плотно прилегает к раме
• Наличие монтажной панели: да, съемная, с предварительно просверленными отверстиями
• Способ монтажа: открытая установка (на стену или опору)

Совместимость и монтаж

Корпус ЩМП-30.30.15 совместим с любыми стандартными DIN-рейками и креплениями для оборудования. Монтажная панель легко демонтируется - позволяет удобно проводить сборку и обслуживание внутренних компонентов вне корпуса. Для крепления используются болты M6 или саморезы через отверстия в боковых стенках. Кабельные вводы не входят в комплект - требуются дополнительно (например, M20 или M25). Герметизация обеспечивается за счет уплотнителей на дверце и цельносварной конструкции корпуса.

Безопасность и стандарты

• Соответствует EN 50102 (стандарт на степень защиты IK09)
• Соответствует требованиям IEC 60529 (класс защиты IP66)
• Материал AISI 304 соответствует GOST 5632 - устойчив к коррозии, химическим моющим средствам и соляным растворам

Преимущества

• Высокая устойчивость к коррозии благодаря нержавеющей стали AISI 304 - идеально для влажных и агрессивных сред
• Цельносварная конструкция исключает попадание влаги и пыли даже при прямом воздействии струи воды
• Съёмная монтажная панель ускоряет сборку и снижает риск повреждения компонентов при монтаже
• Замок на дверце обеспечивает безопасность доступа и соответствие нормам безопасности
• Ударопрочность IK09 делает корпус надёжным в местах с возможностью механических воздействий

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP66 не гарантирует герметичность при длительном подводе
• Не рекомендовано использование в зонах с взрывоопасной средой (не имеет взрывозащиты Ex)
• Толщина стенки 1 мм достаточна для большинства применений, но может быть недостаточной при экстремальных нагрузках (например, тяжёлое оборудование свыше 30 кг на панель)
• Не содержит встроенных терморегуляторов или вентиляции - при высоких тепловыделениях требуется внешнее охлаждение

Примеры использования

• Щит управления насосной станцией на пищевом производстве
• Распределительный щит на линии мойки тары в фармацевтике
• Автоматика контроля температуры в холодильной камере
• Управление конвейером в медико-биологическом центре
• Контроль освещения и вентиляции на уличной площадке с регулярной мойкой

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны соответствовать диаметру используемых муфт (M20/M25)
• При использовании в условиях низких температур (–40…–60 C) убедитесь, что все внутренние компоненты (реле, платы) рассчитаны на этот диапазон
• Снимите монтажную панель перед установкой крупных устройств - так проще добиться точного расположения и избежать перекосов
• Для долговечности периодически протирайте поверхность корпуса ЩМП-30.30.15 мягкой тканью - особенно после мойки под давлением
• Артикул ti5-11-n-030-030-015-66 - единственный вариант этого размера в серии TITAN; другие размеры имеют другие артикулы
