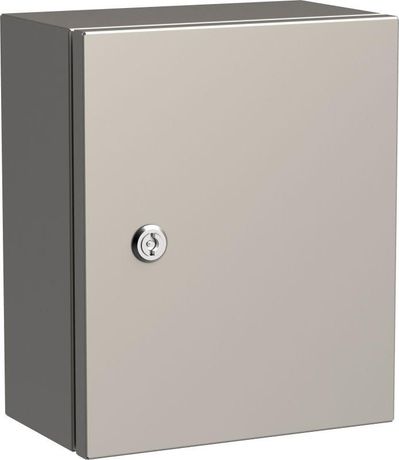

Корпус ЩМП-30.25.15 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-030-025-015-66

Корпус металлический ЩМП-30.25.15 (AISI 304) УХЛ1 IP66 300х250х150мм - это герметичная металлическая сборка из нержавеющей стали AISI 304 с установленной монтажной панелью, предназначенная для размещения электрооборудования в условиях повышенной влажности, запыления и химической агрессии. Бренд IEK предлагает эту модель как часть серий TITAN, обеспечивая надежную защиту для систем автоматизации в пищевой, фармацевтической и медико-биологических средах.

Назначение и область применения

Корпус ЩМП-30.25.15 (AISI 304) УХЛ1 IP66 используется для компоновки распределительных устройств, контроллеров, модулей ввода/вывода, контакторов и других элементов управления. Подходит для установки на открытых площадках, внутри цехов с частой мойкой, в холодильных камерах, лабораториях и зонах с высокими требованиями к гигиене. Применяется в пищевой промышленности, фармацевтике, медицине, на объектах водоснабжения и канализации.

Технические характеристики

• Габариты: 300×250×150 мм - внутренний объем позволяет разместить оборудование до уровня 8–10 DIN-рейок;
• Материал корпуса: нержавеющая сталь AISI 304 - устойчив к коррозии, воздействию моющих средств, кислот и щелочей;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления;
• Климатическое исполнение: УХЛ1 - работает при температуре от –60 C до +40 C;
• Толщина стенок: 1 мм - достаточна для механической прочности при сохранении легкости;
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с 80 см);
• Цвет: RAL 7035 (серый светло-коричневый) - оптимизирован для внешнего вида в промышленной среде;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Дверца: одинарная, с замком - предотвращает несанкционированный доступ;
• Крышка: закрытого типа - исключает попадание жидкостей сверху;
• Монтажная панель: съемная - удобна для предмонтажной подготовки оборудования вне корпуса.

Совместимость и монтаж

Корпус ЩМП-30.25.15 (AISI 304) УХЛ1 IP66 рассчитан на открытую установку - крепится болтами к вертикальным поверхностям: стенам, рамам, столбам. Для монтажа используются четыре угловые отверстия под крепеж M6. Монтажная панель имеет стандартные отверстия под DIN-рейки и крепление кронштейнов. Перед установкой проверьте совпадение посадочных мест для проводов через входные кабельные вводы - они предусмотрены, но не входят в комплект. Корпус не требует специальных инструментов для сборки; все элементы легко демонтировать для сервиса.

Безопасность и стандарты

• Соответствует ГОСТ IEC 62208 - требования к корпусам для электротехнических изделий;
• Подтверждает уровень ударопрочности IK09 по EN 50102;
• Защита IP66 соответствует международному стандарту IEC 60529;
• Климатическое исполнение УХЛ1 соответствует ГОСТ 15150 - допущено к использованию в регионах с суровым климатом.

Преимущества

• Антикоррозийная сталь AISI 304 - долговечнее обычной стали, особенно важна при постоянной влажности и мытье;
• Съемная панель - снижает время монтажа и упрощает ремонт;
• Высокая степень защиты IP66 - гарантирует работу даже после прямого напора воды;
• Ударостойкость IK09 - защищена от случайных повреждений при транспортировке или работе рядом с оборудованием;
• Широкий температурный диапазон - можно использовать зимой на улице или в холодильных комплексах;
• Замок на дверце - обеспечивает безопасность персонала и целостность системы.

Ограничения применения

• Не предназначена для взрывоопасных зон - не имеет классификации Ex;
• Не рекомендуется для длительного погружения в воду - IP66 не равнозначен IP68;
• Толщина стенки 1 мм недостаточна для установки тяжелого оборудования (>15 кг) без усиления основания;
• Не содержит встроенных терморегуляторов или вентиляции - при нагреве оборудования требуется внешняя система охлаждения;
• Цвет RAL 7035 не является антибликовым - возможна необходимость экранирования при наличии яркого освещения.

Примеры использования

• Щит управления насосной станцией на водоочистке - защищен от брызг и пара;
• Распределительный щит на участке мойки оборудования в пищеблоке - выдерживает ежедневную дезинфекцию паром;
• Автоматизация технологического потока в фармацевтическом цеху - соответствие нормам GMP благодаря материалу и степени защиты;
• Контрольный пункт на холодильной установке - функционирует при минусовой температуре без конденсации внутри.

Практические советы

• Перед установкой обязательно проверьте посадочные размеры кабельных вводов - используйте вводы с резьбой G½" или G¾";
• При монтаже на вертикальную поверхность применяйте антивибрационные прокладки - корпус не имеет встроенного демпфирования;
• Для продления срока службы протирайте корпус мягкой тряпкой после мойки - не используйте жесткие щетки;
• Если планируете установку в месте с высокой влажностью - дополнительно прокладывайте герметик вокруг всех проходов кабеля;
• Обязательно укажите номер модели ЩМП-30.25.15 (AISI 304) УХЛ1 IP66 300х250х150мм и артикул ti5-11-n-030-025-015-66 при заказе запчастей - другие корпуса IEK имеют отличные размеры и типы крепления.
