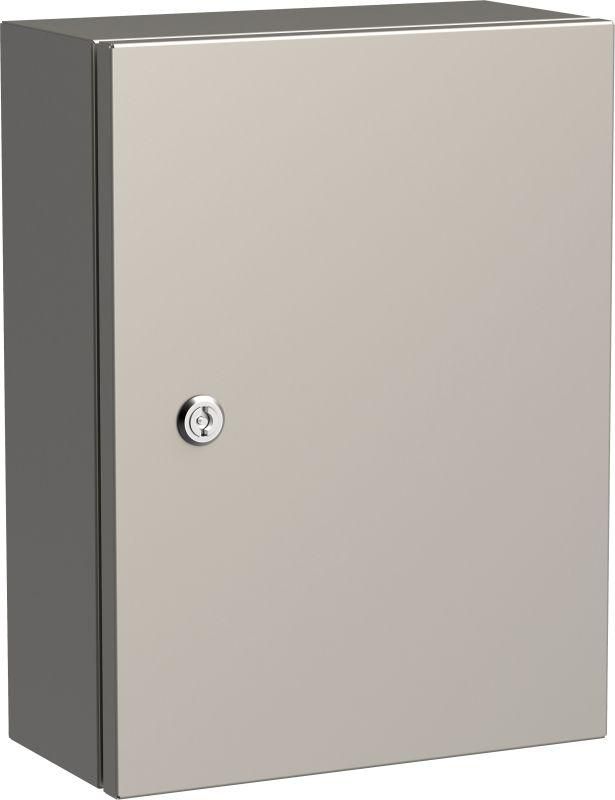

Корпус ЩМП-40.30.15 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-040-030-015-66

Корпус металлический ЩМП-40.30.15 (AISI 304) УХЛ1 IP66 400х300х150мм - это герметичный шкаф из нержавеющей стали для сборки распределительных щитов в условиях повышенной влажности, агрессивных сред и перепадов температур. Произведённый компанией IEK в серии TITAN, он предназначен для долговечной работы на производствах, где важна надёжность и легкость обслуживания.

Назначение и область применения

ЩМП-40.30.15 используется для монтажа электрооборудования в условиях, требующих высокой степени защиты: пищевые цеха, фармацевтические предприятия, больницы, холодильные камеры, улицы и другие зоны с воздействием воды, пара, химических веществ или частой мойкой. Подходит для компоновки автоматики, контакторов, реле, модульных устройств и других элементов управления.

Технические характеристики

• Габариты: 400×300×150 мм - внутреннее пространство позволяет разместить стандартные DIN-рейки и компактную аппаратуру;
• Материал корпуса: нержавеющая сталь AISI 304 - устойчив к коррозии, не выделяет частиц, легко моется;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления;
• Климатическое исполнение: УХЛ1 - работает при температурах от –60 C до +40 C;
• Толщина стенок: 1 мм - обеспечивает жесткость при минимальном весе;
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с 80 см);
• Цвет: RAL 7035 (серый светло-серый);
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Тип дверцы: одинарная, с замком - предотвращает несанкционированный доступ;
• Тип крышки: закрытого типа - исключает попадание влаги сверху;
• Монтажная панель: съёмная - упрощает сборку и обслуживание внутри шкафа;
• Способ установки: открытая - крепится болтами к стене или опоре.

Совместимость и монтаж

ЩМП-40.30.15 совместим с любыми стандартными DIN-рейками и комплектующими, соответствующими ГОСТ IEC 60715. Монтаж выполняется через четыре угловых отверстия в задней стенке - рекомендуется использовать анкерные болты или саморезы по бетону/металлу. Съёмная монтажная панель крепится двумя болтами снизу - её можно демонтировать для удобства прокладки проводов и проверки соединений. Для герметизации входов кабелей предусмотрены подготовленные отверстия под кабельные вводы (не входят в комплект).

Безопасность и стандарты

• Соответствие: EN 50102 (IK09), требования к защите IP66;
• Материал AISI 304 сертифицирован для контакта с продуктами питания и медикаментами;
• Не содержит токсичных покрытий - безопасен для помещений с высокими санитарными нормами;
• Конструкция исключает образование зон скопления грязи и влаги - соответствует GMP и HACCP.

Преимущества

• Высокая коррозионная стойкость благодаря AISI 304 - срок службы выше, чем у обычных сталей;
• Съёмная панель снижает время монтажа и обслуживания вдвое;
• IK09 обеспечивает защиту от механических повреждений в производственной среде;
• Широкий температурный диапазон позволяет применять в холодильниках и на улице зимой;
• Замок и плотное прилегание дверцы обеспечивают безопасность и соответствие требованиям безопасности труда.

Ограничения применения

• Не предназначена для постоянного погружения в жидкости - IP66 не равнозначен IP68;
• Не рекомендуется для установки в местах с воздействием открытого пламени или высоких температур выше +40 C длительно;
• Толщина стенки 1 мм делает корпус чувствительным к точечному удару острыми предметами - требуется бережное обращение при транспортировке;
• Не имеет встроенных систем охлаждения или нагрева - при высокой теплонагрузке оборудования требуется внешняя вентиляция.

Примеры использования

• Щит управления насосами на линии мойки тары в пищевом производстве;
• Распределительный шкаф системы аварийной сигнализации в аптеке;
• Контрольный щит для конвейера в мясопереработке;
• Автоматика освещения на улице в регионах с суровым климатом;
• Щит управления клапанами в системе стерилизации в медицинском центре.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными элементами стены;
• Для герметизации кабельных вводов используйте резиновые или пластиковые вводы с уплотнением - например, M20x1,5 или M25x1,5;
• При работе в условиях частой мойки применяйте только водостойкие клеммы и изоляцию;
• Снимайте монтажную панель перед прокладкой большого количества проводов - так проще избежать перегибов и пережимов;
• ЩМП-40.30.15 от IEK (ИЭК) серии TITAN - один из немногих корпусов в этом формате с гарантией 15 лет; выбирайте его там, где ремонт затруднителен или дорог.
