Корпус металлический TITAN 5 ЩМП-50.30.15 IP66 УХЛ1 IEK (ИЭК) TI5-10-N-050-030-015-66

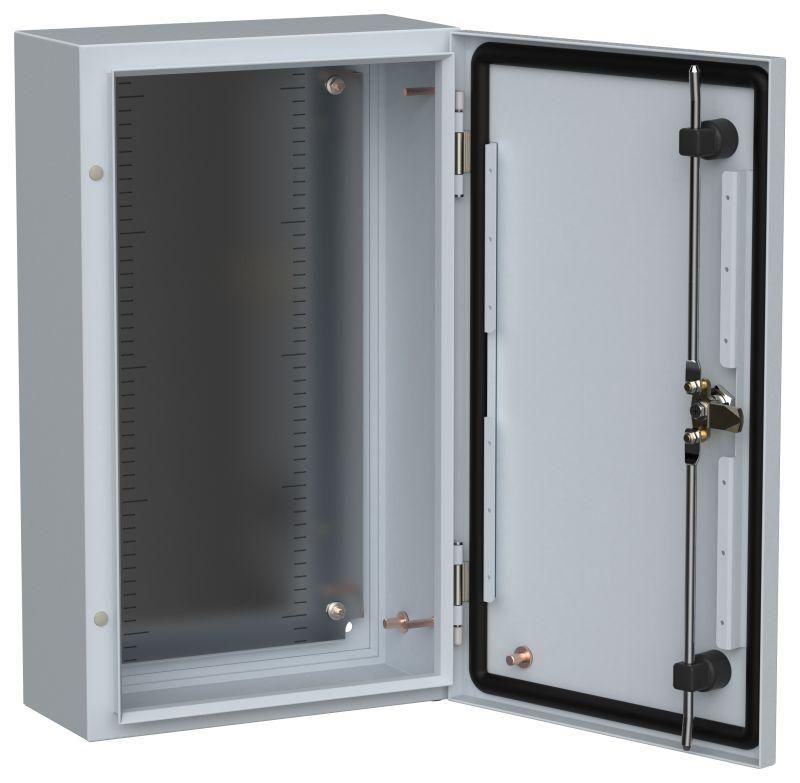

Корпус металлический ЩМП-50.30.15 УХЛ1 IP66 от IEK (ИЭК) - герметичный металлический корпус серии TITAN, предназначенный для установки электрооборудования в условиях повышенной запыленности, влаги и перепадов температур. Артикул ti5-10-n-050-030-015-66 обеспечивает компактную и прочную защиту для автоматических систем на промышленных объектах.

Назначение и область применения

ЩМП-50.30.15 УХЛ1 IP66 используется для монтажа распределительных устройств, модулей управления, контакторов, реле и других элементов автоматизации внутри закрытых корпусов. Подходит для установки на улице, в цехах с высокой влажностью, на производствах с технологическими выбросами пыли или масла. Корпус защищает оборудование от внешних воздействий, продлевая срок службы и снижая риск отказов.

Технические характеристики

• Габариты: 500×300×150 мм - внутренний объем позволяет разместить средние по размеру устройства автоматики;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления;
• Климатическое исполнение: УХЛ1 - рассчитан на работу при температурах от −40C до +40C, включая повышенную влажность и конденсацию;
• Материал: холоднокатаная сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям;
• Цвет: серый (стандартный цвет корпусов серии TITAN);
• Фиксация крышки: четыре болта по углам - обеспечивает плотное прилегание и предотвращает случайное открывание.

Совместимость и монтаж

Корпус ЩМП-50.30.15 УХЛ1 IP66 совместим со стандартными DIN-рейками шириной 35 мм, которые легко фиксируются внутри корпуса. Для проводки предусмотрены входные/выходные отверстия M20 (не оснащены вводами - требуется самостоятельная установка кабельных вводов). Монтаж осуществляется на стену с помощью четырех крепежных отверстий на задней стенке. Посадочные размеры соответствуют типовым решениям серии TITAN - можно использовать одинаковые кронштейны и аксессуары для других корпусов этой серии.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями ГОСТ Р 51321.1–2007 (МЭК 60439-1) для распределительных устройств низкого напряжения. Сертифицирован для работы в зонах с повышенным уровнем опасности. Защита IP66 соответствует международному стандарту IEC 60529.

Преимущества

• Высокая жесткость стенок благодаря усиленной конструкции - исключает деформацию при ударах или нагрузках;
• Равномерное порошковое покрытие - устойчиво к химическим веществам и царапинам;
• Уникальная система замка крышки - обеспечивает герметичность даже после многократных вскрытий;
• Произведён на современном роботизированном участке - минимальные допуски, точная геометрия, отсутствие брака.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68;
• Не имеет встроенных вводов - необходимо дополнительно приобрести кабельные вводы подходящего типа и размера;
• Не рекомендован для установки в местах с постоянным воздействием открытого пламени или экстремальных температур выше +40C;
• Внутреннее пространство ограничено - не подходит для крупных преобразователей частоты или тяжелых силовых аппаратов без дополнительной опоры.

Примеры использования

• Щиты управления насосными станциями на водоочистных сооружениях;
• Автоматические пульты на конвейерах пищевых производств;
• Распределительные шкафы на нефтегазовых вышек и в горнодобывающей отрасли;
• Шкафы связи и сигнализации на железнодорожных путях и в метрополитенах.

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов - они должны соответствовать диаметру используемых кабелей и иметь степень защиты не ниже IP66;
• При установке в сыром помещении обязательно используйте термостойкие уплотнители на крышке и прокладки вокруг всех проходов;
• Для удобства обслуживания оставьте минимум 20 см свободного пространства перед корпусом - это позволит безопасно открывать крышку;
• Артикул ti5-10-n-050-030-015-66 совместим с другими изделиями серии TITAN - можно комбинировать с аналогичными корпусами для создания многосекционных решений.
