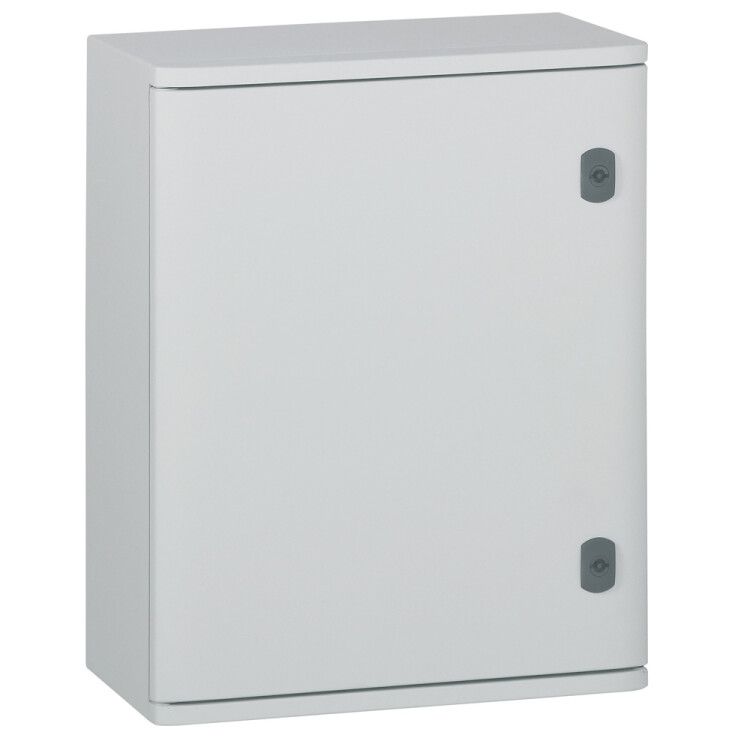

Шкаф Marina IP66 (500х400х206) Leg 036252 Legrand

Щит из полиэстера IP66 IK10 RAL7035 500x400x206мм от Legrand серии Marina — прочный корпус для наружной установки, рассчитанный на работу в сложных условиях: повышенную влажность, пыль, механические воздействия. Подходит для монтажа распределительных устройств, автоматики и коммуникационного оборудования в промышленной среде.

Назначение и область применения

Щит из полиэстера IP66 IK10 RAL7035 500x400x206мм предназначен для размещения электрооборудования, требующего защиты от внешних факторов. Применяется на открытых площадках, в цехах с агрессивными средами, на улице — например, для управления насосами, вентиляцией, освещением, конвейерами. Благодаря классу защиты II и возможности использования в составе многошкафных систем, подходит как для автономных решений, так и для модульных щитовых комплексов.

Технические характеристики

• Материал корпуса: армированный полиэстер (стекловолокно) — легкий, не подвержен коррозии, устойчив к химическим веществам
• Степень защиты: IP66 — полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза, падающего с 1 метра)
• Габариты: 500×400×206 мм (внешние); монтажная глубина — 178 мм
• Номинальный ток: 125 А — допустимый ток через внутреннее оборудование
• Рабочее напряжение: до 1000 В переменного тока
• Толщина стенок: 2,5 мм — обеспечивает жесткость и долговечность
• Цвет: RAL 7035 (серый каменный) — устойчив к выцветанию
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C
• Класс защиты: II — двойная изоляция, заземление не требуется
• Нагрузка на полку: до 500 кг/м²
• Замок: есть — защищает от несанкционированного доступа
• Тип двери: одинарная, открывается наружу
• Тип крышки: закрытого типа — предотвращает попадание влаги сверху
• Способ монтажа: открытая установка — крепится на стену или опору
• Соответствие нормам: МЭК EN 60529

Совместимость и монтаж

Щит из полиэстера IP66 IK10 RAL7035 500x400x206мм совместим с любым оборудованием, соответствующим номинальному току 125 А и напряжению до 1000 В. Крепление осуществляется на стену с помощью болтов через монтажные отверстия в задней стенке — они предусмотрены, хотя в спецификации указано “0 отверстий для фланцев”, что означает отсутствие готовых креплений для боковых соединений между шкафами. Для сборки многошкафных систем используются сторонние профили или рамы. Нельзя использовать для встраивания в стены — только наружная установка. Глубина 178 мм позволяет разместить стандартные DIN-рейки, автоматы и преобразователи частоты малой и средней мощности.

Безопасность и стандарты

Изделие соответствует стандарту МЭК EN 60529, который гарантирует надежную защиту от пыли и воды. Класс защиты II исключает необходимость подключения к контуру заземления — повышает безопасность при работе в сырых местах. Щит из полиэстера IP66 IK10 RAL7035 500x400x206мм также подтверждает возможность использования в системах молниезащиты — благодаря диэлектрическим свойствам материала он не проводит ток, снижая риск поражения при скачках напряжения.

Преимущества

• Высокая устойчивость к коррозии, маслам, кислотам и щелочам — идеален для пищевой, химической, металлургической промышленности
• Не требует окраски или антикоррозийной обработки — материал уже имеет стойкое покрытие
• Низкая теплопроводность — не нагревается на солнце, не образует конденсат внутри
• Легкий вес — удобен для транспортировки и монтажа
• Долговечность — срок службы более 20 лет при соблюдении условий эксплуатации
• Возможность компоновки в многошкафные системы — расширяемость решения

Ограничения применения

• Не предназначена для установки в помещениях с постоянной температурой выше +40°C или ниже −40°C
• Недопустимо применение в зонах с взрывоопасной средой — не сертифицирована как взрывозащищенная
• Отсутствуют готовые отверстия для фланцев — нельзя просто “пристыковать” соседний шкаф без дополнительных элементов
• Не рекомендуется для монтажа в местах с постоянным прямым потоком воды — IP66 защищает от струй, но не от длительного затопления
• Нельзя использовать как основание для тяжелого оборудования — масса самого щита невелика; все нагрузки должны передаваться на стену

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на конвейере в пищевом цеху
• Автоматический пункт управления освещением парковки
• Шкаф связи и сигнализации на объекте с высокой влажностью
• Частичный элемент многошкафной системы для управления технологическими процессами

Практические советы

• Перед монтажом проверьте, чтобы внутренняя глубина 178 мм достаточна для вашего оборудования — особенно важно для больших контакторов или преобразователей
• При использовании в холодном климате избегайте резких перепадов температур — возможен конденсат на металлических деталях внутри
• Для герметизации кабельных вводов используйте только подходящие резиновые или пластиковые вводы — не применяйте самодельные уплотнители
• Щит из полиэстера IP66 IK10 RAL7035 500x400x206мм можно красить, но только специальными составами для пластика — иначе покрытие начнет отслаиваться
• Артикулы 036252 и 36252 — это один и тот же продукт; различие в номерах связано с форматом поставщика — убедитесь, что заказываете правильный SKU
