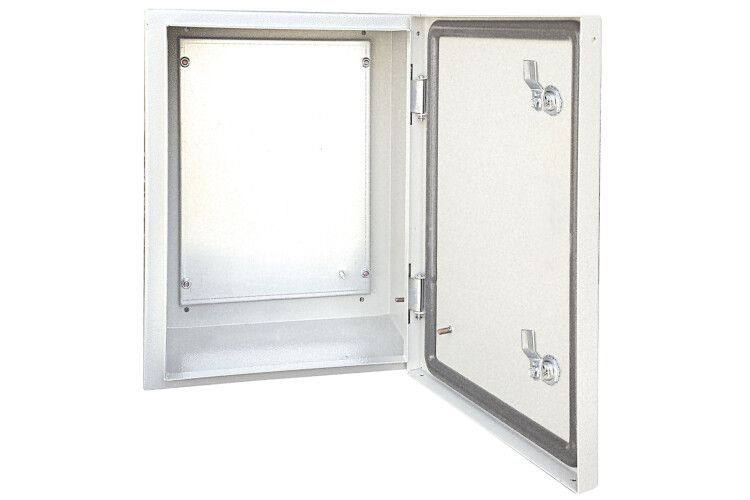

Корпус металлический ЩМП-5-0 IP66 (1000х650х300) - SQ0905-0090 TDM

Щит с монтажной панелью ЩМП-5-0 IP66 (1000х650х300) от TDM ELECTRIC предназначен для наружной установки и сборки распределительных устройств в условиях повышенной запыленности, влаги и механических воздействий. Корпус из стали с порошковым покрытием обеспечивает долговечность, а встроенная монтажная панель упрощает компоновку оборудования.

Назначение и область применения

Щит с монтажной панелью ЩМП-5-0 IP66 (1000х650х300) используется для размещения автоматических выключателей, контакторов, реле и других элементов управления в условиях открытых площадок. Подходит для промышленных объектов, насосных станций, уличного освещения, систем автономного энергообеспечения и других мест, где требуется надежная защита электрооборудования от внешних факторов.

Технические характеристики

• Размеры корпуса: 1000 × 650 × 300 мм
• Внутренняя глубина: 300 мм
• Установочная глубина (встраивание): 285 мм
• Номинальный ток: 400 А
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удары до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Материал корпуса: сталь толщиной 1,2 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7032 (серый)
• Тип дверцы: одинарная, закрытого типа с замком
• Способ монтажа: открытая установка
• Подходит для улицы: да

Совместимость и монтаж

Щит с монтажной панелью ЩМП-5-0 IP66 (1000х650х300) имеет готовую внутреннюю металлическую панель с перфорацией под DIN-рейки и крепления для оборудования. Монтаж выполняется на вертикальную поверхность с помощью болтов через отверстия в боковых стенках. Учитывайте свободное пространство вокруг щита - минимум 50 мм с каждой стороны для проветривания и обслуживания. Замок позволяет фиксировать дверцу, предотвращая случайное открывание.

Безопасность и стандарты

Щит соответствует требованиям стандарта EN 50102 по ударопрочности IK10. Конструкция обеспечивает герметичность за счет уплотнителей дверцы и качественного порошкового покрытия. Сертификация подтверждает соответствие нормам безопасности для наружных электрощитов в России и странах ЕАЭС.

Преимущества

• Высокая степень защиты IP66 гарантирует работу в дождь, снег и песчаные бури
• Порошковое покрытие RAL 7032 повышает коррозионную стойкость даже при постоянном воздействии влаги
• Жесткий корпус из стали толщиной 1,2 мм устойчив к деформациям и попыткам взлома
• Интегрированная монтажная панель снижает время сборки и исключает необходимость дополнительных креплений
• Запирающаяся дверца обеспечивает безопасность доступа к оборудованию

Ограничения применения

Щит с монтажной панелью ЩМП-5-0 IP66 (1000х650х300) не предназначен для установки внутри взрывоопасных зон (не имеет маркировки Ex). Также не рекомендуется использовать в средах с агрессивными химическими веществами - например, рядом с химическими заводами или вблизи кислотных выбросов. Температурный режим эксплуатации не указан - следует проверить совместимость с температурным диапазоном установленного оборудования.

Примеры использования

• Уличный распределительный щит для системы уличного освещения
• Щит управления насосной станцией на водопроводе
• Распределительный пункт на строительной площадке
• Автоматический щит питания тепловизора или камеры видеонаблюдения на открытом воздухе
• Центральный щит для группы датчиков на трубопроводе

Практические советы

• Перед монтажом проверьте, что все кабели имеют достаточный запас длины для входа через кабельные вводы - они не входят в комплект, требуют самостоятельного подбора
• Не забудьте про терморегуляцию: при длительной работе под прямыми лучами солнца возможен перегрев - рассмотрите вариант установки с затенением или принудительной вентиляцией
• При использовании в регионах с зимними температурами ниже –25C убедитесь, что установленное оборудование также рассчитано на такие условия
• Для удобства обслуживания используйте светильники с защитой IP65, которые можно дополнительно закрепить на крышке щита
• Щит с монтажной панелью ЩМП-5-0 IP66 (1000х650х300) от TDM ELECTRIC легко дополняется аксессуарами - рейками, клеммниками, указателями состояния - всё совместимо по стандартному шагу крепления
