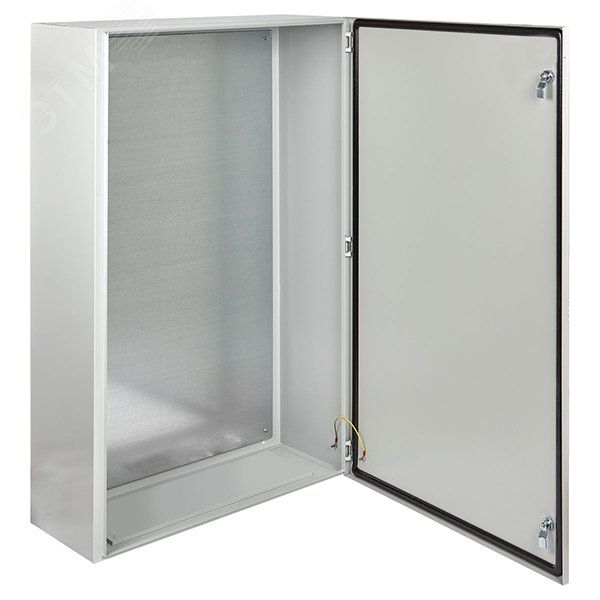

Щит с монтажной панелью навесной ЩМП 11 У2 IP54 1200х750х300 Электротехник ET004968

Щит с монтажной панелью навесной ЩМП 11 У2 IP54 1200х750х300 от бренда Электротехник - это готовый металлический корпус с установленной внутренней панелью для компоновки автоматики и силового оборудования. Подходит для наружного и внутреннего монтажа в условиях повышенной влажности и запыленности.

Назначение и область применения

Щит с монтажной панелью навесной ЩМП 11 У2 IP54 1200х750х300 предназначен для сборки распределительных и управляющих электрощитов. Его используют для размещения автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств. Применяется в жилых, коммерческих и промышленных объектах - например, в системах освещения, кондиционирования, насосных станциях, конвейерах и на участках с ограниченным доступом.

Технические характеристики

• Размеры корпуса: 1200×750×300 мм (высота×ширина×глубина)
• Количество модулей: 11 (стандартные DIN-рейки)
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая окраска цвета 7035 (серый)
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства условий) и брызг воды со всех сторон
• Тип установки: навесной (крепится на стену)
• Тип крышки: закрытого типа с одинарной дверью
• Наличие замка: да - обеспечивает безопасность от несанкционированного доступа
• Условия эксплуатации: допускается использование вне помещений (климатическое исполнение У2)

Совместимость и монтаж

Внутренняя монтажная панель выполнена из стали и имеет стандартную систему крепления для DIN-рейки. Все устройства с креплением на DIN-рейку (например, автоматы, УЗО, реле) устанавливаются без дополнительных адаптеров. Для монтажа требуется минимум два крепёжных элемента (шурупы или анкеры) через отверстия в задней стенке. Корпус рассчитан на открытую установку - не требует ниш или специальных ниш в стене. Обязательно соблюдайте посадочные размеры: глубина 300 мм позволяет разместить оборудование до 250 мм вглубь, но не рекомендуется перегружать панель тяжёлыми устройствами без дополнительной фиксации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP54. Материал корпуса - сталь с порошковым покрытием - повышает долговечность и снижает риск возгорания. Наличие замка соответствует нормам безопасности для электроустановок, где возможен доступ посторонних лиц. Климатическое исполнение У2 гарантирует работу при температуре от −25C до +40C и относительной влажности до 80% при 25C.

Преимущества

• Готовая монтажная панель экономит время на сборке - не нужно крепить рейки самостоятельно
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии даже при наружном монтаже
• Высокая прочность стального корпуса - подходит для агрессивных сред
• Закрытый тип крышки и замок обеспечивают защиту от внешнего воздействия и случайного вмешательства

Ограничения применения

• Не предназначен для постоянного прямого попадания дождя или струй воды - IP54 не является герметичной защитой
• Толщина стенки 1 мм ограничивает применение в местах с высокими ударными нагрузками (например, на производстве с тяжёлым оборудованием)
• Не используется для взрывоопасных зон (не сертифицирован как взрывозащищённый)
• Не рекомендуется для установки в помещениях с химически активной средой (кислоты, щёлочи)

Примеры использования

• Управление насосной группой на улице (водоснабжение, канализация)
• Распределительный щит на этаже офисного здания
• Автоматизация системы вентиляции в торговом центре
• Шкаф управления светильниками на парковке
• Локальный щит питания для станка в цеху

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для выхода через кабельные вводы - они не предусмотрены в комплекте, их нужно докупить отдельно
• При наружной установке используйте гидроизоляцию вокруг места крепления, чтобы предотвратить попадание влаги в зону крепёжных отверстий
• Не забудьте про терморегулятор или вентилятор, если внутри будет работать много тепловыделяющего оборудования
• Щит с монтажной панелью навесной ЩМП 11 У2 IP54 1200х750х300 от Электротехник совместим с любыми стандартными DIN-устройствами - выбирайте компоненты по токовым характеристикам, а не по размеру
• Артикул et004968 - единственный в линейке с такими габаритами; аналоги могут отличаться по глубине или количеству модулей
