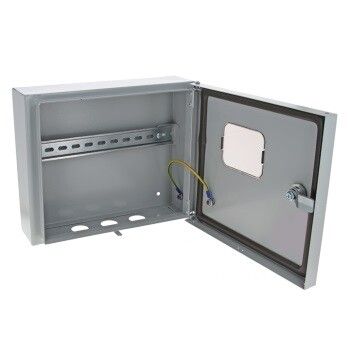

Щит учетный ЩУ-1/1-0 счетчик на дин-рейку (ВхШхГ) 250х300х100 IP54 Basic EKF mb54-1E-bas

Щит учетный ЩУ-1/1-0 для счетчика на DIN-рейку (250х300х100) IP54 Basic от EKF предназначен для компактного монтажа электросчетчика и модульного оборудования в условиях повышенной влажности и запыленности. Корпус выполнен из стали, устойчив к коррозии, подходит для наружной и внутренней установки. Артикул mb54-1e-bas — решение для базового учета энергии в жилых и промышленных объектах.

Назначение и область применения

Щит учетный ЩУ-1/1-0 для счетчика на DIN-рейку (250х300х100) IP54 Basic используется для организации точки ввода электроэнергии и её учёта. Подходит для установки однотарифных и многотарифных электросчетчиков, автоматических выключателей, УЗО и других модульных устройств на DIN-рейку. Применяется в квартирах, домах, офисах, производственных помещениях, на объектах ЖКХ и малого бизнеса. Благодаря степени защиты IP54, может монтироваться вне помещений — например, на фасаде здания или в подъезде.

Технические характеристики

• Формат: накладной щит с одним откидным кожухом
• Габариты: 250×300×100 мм (Ш×В×Г)
• Материал корпуса: сталь по ГОСТ 1050-88
• Степень защиты: IP54 — защита от пыли и брызг воды с любого направления
• Цвет: серый, покрытие — атмосферостойкая порошковая краска
• Наличие DIN-рейки: да, стандартная, для монтажа модульных устройств
• Опломбировка: возможна через специальные места на дверце
• Окошко для снятия показаний: прозрачная пластиковая вставка в дверце
• Гарантия: 24 месяца

Совместимость и монтаж

Щит учетный ЩУ-1/1-0 для счетчика на DIN-рейку (250х300х100) IP54 Basic совместим со всеми типами счетчиков, устанавливаемых на DIN-рейку шириной до 90 мм. Монтаж выполняется накладным способом: крепление происходит через четыре отверстия в задней стенке корпуса. Рекомендуется использовать саморезы M4–M6 длиной 20–30 мм. Крышка открывается на шарнирах — доступ к оборудованию сохраняется даже при закреплённом корпусе. Перед монтажом проверьте, чтобы глубина корпуса (100 мм) позволяла свободно разместить все установленные устройства — особенно если используются крупные автоматы или трансформаторы тока.

Безопасность и стандарты

Корпус проходит фосфатирование перед покраской — это повышает адгезию покрытия и снижает риск коррозии. Порошковая краска соответствует требованиям к внешней защите в условиях умеренного климата. Конструкция соответствует рекомендациям по безопасности для распределительных устройств низкого напряжения. Наличие опломбируемой дверцы позволяет соблюдать требования регулирующих органов по контролю за учетом электроэнергии.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из стали
• Защита IP54 обеспечивает надежную работу в сыром и пыльном воздухе
• Прозрачное окно позволяет считывать показания без вскрытия щита
• Интегрированная DIN-рейка исключает необходимость дополнительного крепления
• Серый цвет и компактные габариты легко вписываются в любые интерьеры
• Гарантия 2 года — подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для установки внутри взрывоопасных сред
• Не рассчитан на постоянное погружение в воду — IP54 не заменяет IP67
• Максимальная глубина 100 мм ограничивает использование крупных устройств (например, трехфазных счетчиков с внешними трансформаторами)
• Не имеет встроенной системы вентиляции — при длительной работе в тепле может потребоваться дополнительное охлаждение
• Подходит только для однофазных и трёхфазных систем до 400 В — не для высоковольтных сетей

Примеры использования

• Электрощит на лестничной клетке в многоэтажном доме — учет энергии по этажу
• Входной щит на производстве для контроля потребления одного цеха
• Установка на фасаде кафе или магазина с наружным расположением счетчика
• Аварийный резервный щит в подвале здания с высокой влажностью
• Объекты временного строительства — быстрый монтаж и устойчивость к погоде

Практические советы

• Перед установкой проверьте соответствие размеров счетчика и DIN-рейки — некоторые модели требуют больше места
• При монтаже на улице используйте уплотнители вокруг входящих кабелей, чтобы предотвратить попадание влаги
• Не перегружайте щит более чем 6–8 модульными устройствами — ограниченная глубина не позволит удобно проложить провода
• При необходимости замены счетчика — достаточно открыть крышку; не требуется демонтировать весь щит
• Для долговечности периодически протирайте поверхность от пыли и солевых отложений — особенно в прибрежных районах
• Артикул mb54-1e-bas — базовый вариант серии Basic; если нужна большая емкость — рассмотрите модели ЩУ-1/2-0 или ЩУ-2/1-0
