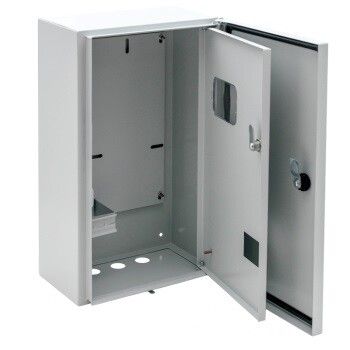

Щит ЩУ-3/1-1 (445х400х150) 12мод. двухдверный IP54 Basic EKF mb54-3-2-bas

Щит учетный ЩУ-3/1-1 двухдверный (445х400х150) 12 модулей IP54 Basic от EKF — надежная сборочная коробка для учета электроэнергии и распределения нагрузки в условиях повышенной запыленности или влажности. Подходит для установки счетчиков, автоматов и других модульных устройств в помещениях и на улице.

Назначение и область применения

Щит учетный ЩУ-3/1-1 двухдверный предназначен для организации точки ввода электроэнергии и её учета. Внутри можно разместить однo- или трехфазный электросчетчик, автоматы защиты, УЗО, коммутационные устройства. Применяется в жилых домах, многоквартирных зданиях, офисах, производственных цехах, на объектах ЖКХ и энергообеспечения. Благодаря степени защиты IP54, допускается установка как внутри помещений, так и на улице — например, на фасаде здания или в подъезде.

Технические характеристики

• Размеры: 445×400×150 мм
• Количество модулей: 12 (по стандарту DIN 35 мм)
• Материал корпуса: сталь, соответствующая ГОСТ 1050-88
• Степень защиты: IP54 — защита от пыли и брызг воды со всех сторон
• Тип монтажа: накладной — крепится к стене болтами или саморезами
• Наличие DIN-рейки: да — для удобной фиксации модульного оборудования
• Конструкция: двухдверный — две откидывающиеся дверцы с замком
• Прозрачное окно: есть — позволяет считывать показания счетчика без открывания дверцы
• Цвет: серый
• Гарантия: 24 месяца

Совместимость и монтаж

Щит учетный ЩУ-3/1-1 двухдверный совместим со всеми типовыми модульными устройствами шириной 17,5–18 мм (стандарт DIN 35). Монтаж выполняется на вертикальную поверхность: через предварительно просверленные отверстия в задней стенке корпуса. Крепление — болты M6 или саморезы. Откидные дверцы открываются на 90°, обеспечивают свободный доступ ко всем элементам. Для фиксации проводов используются кабельные вводы (не входят в комплект — выбираются отдельно). Обязательно соблюдайте посадочные размеры: внутренняя глубина 150 мм ограничивает использование габаритных устройств — например, некоторых трансформаторов тока или больших УЗО.

Безопасность и стандарты

Корпус выполнен из стали с фосфатным покрытием и атмосферостойкой порошковой краской — обеспечивает устойчивость к коррозии. Конструкция защищена от несанкционированного вскрытия: дверцы оснащены местом для пломбы. Соответствует требованиям к щитам учета согласно ПУЭ и ГОСТ Р 51321.1. Напряжение работы — до 1000 В переменного тока, частота 50 Гц.

Преимущества

• Высокая механическая прочность — сварная конструкция исключает деформацию при нагрузках
• Два откидных дверцы — удобство обслуживания и контроля с обеих сторон
• Прозрачное окно — снижает необходимость постоянного открытия щита для снятия показаний
• Фосфатирование + порошковая покраска — долговечная защита от ржавчины даже во влажной среде
• Изготовлен в России — материалы и сборка соответствуют отечественным стандартам качества

Ограничения применения

• Не предназначен для установки в местах с постоянным прямым попаданием дождя или струй воды — IP54 не гарантирует защиту от напора
• Внутренний объем ограничен: не подходит для установки крупногабаритных аппаратов (например, АВР, мощных преобразователей)
• Не имеет встроенной системы вентиляции — при длительной работе в закрытом виде возможен перегрев при большой плотности установки устройств
• Не рассчитан на взрывоопасные среды — не является взрывозащищённым

Примеры использования

• Вводный щит учета в квартире или частном доме
• Общий этажный щит в многоэтажном доме
• Распределительный пункт на производстве для учета потребления по участкам
• Наружная установка на фасаде административного здания
• Агрегатный щит для тепловых пунктов, насосных станций

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров установленных устройств — особенно если используете старые счетчики с большими клеммниками
• Выбирайте кабельные вводы с подходящим диаметром (обычно 16–25 мм) и с уплотнением — чтобы сохранить степень защиты IP54
• При установке на улице рекомендуется использовать дополнительный козырек над щитом для защиты от прямого дождя
• При проектировании учтите, что 12 модулей — это максимум; если нужен запас, выбирайте модель с большим числом модулей
• Щит учетный ЩУ-3/1-1 двухдверный (445х400х150) 12 модулей IP54 Basic от EKF легко сочетается с другими изделиями серии Basic — одинаковый стиль, цвет и качество исполнения
