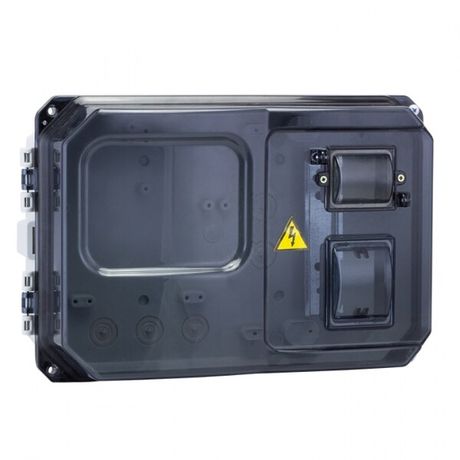

Щит учетно-распределительный навесной пластик ЩУРн-П 1/5 (ВхШхГ) 229х340х117мм IP55 PROxima | pb-1/5-55 EKF

Щит учетно-распределительный навесной пластиковый ЩУРн-П 1/5 (229х340х117) IP55 от EKF серии PROxima предназначен для компактной сборки однофазного учётно-распределительного узла в условиях внутренней установки. Подходит для жилых домов, дач, гаражей и других объектов с ограниченным пространством.

Назначение и область применения

Щит учетно-распределительный навесной пластиковый ЩУРн-П 1/5 (229х340х117) IP55 используется для установки однополюсного счётчика электроэнергии и до пяти модульных автоматических выключателей, УЗО или другого оборудования на DIN-рейке. Применяется в частном секторе, малоэтажном строительстве, на дачах и в бытовых помещениях, где требуется надёжная защита от внешних воздействий и возможность плombировки счётчика.

Технические характеристики

• Форм-фактор: навесной, белого цвета
• Габариты: 229×340×117 мм
• Количество модулей DIN: 5
• Наличие DIN-рейки: да, предустановленная
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Место под счётчик: однофазный, однорядный (1x1ф)
• Крышка: есть, плотно закрывается, обеспечивает герметичность
• Материал корпуса: самозатухающий термопластик
• Гарантия: 5 лет (60 месяцев)
• Окошко для счётчика: прозрачное, не требует открывания крышки для снятия показаний

Совместимость и монтаж

Щит учетно-распределительный навесной пластиковый ЩУРн-П 1/5 (229х340х117) IP55 совместим со всеми стандартными модульными устройствами шириной 18 мм (например, автоматы ABB, Schneider Electric, IEK, EKF). Монтаж осуществляется на стену с помощью четырёх крепёжных отверстий в задней стенке. Для фиксации используются дюбели или саморезы подходящего диаметра. Крышка крепится на шарнирах - её можно открыть без демонтажа. Обязательно соблюдайте посадочные размеры: глубина 117 мм позволяет разместить устройства до 100 мм высотой без перегрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Наличие степени защиты IP55 делает его безопасным для установки в местах с повышенной влажностью - например, в подъездах, на балконах или в неотапливаемых помещениях. Прозрачная крышка и прочный материал исключают случайное прикосновение к токоведущим частям при закрытом положении. Все элементы выполнены из самозатухающего пластика, что снижает риск распространения горения.

Преимущества

• Простота монтажа благодаря готовой DIN-рейке и продуманному расположению креплений
• Возможность опломбирования счётчика через специальное окно - соответствие требованиям энергонадзора
• Легкий доступ к показаниям счётчика без вскрытия корпуса
• Высокая степень защиты IP55 - устойчивость к пыли и брызгам воды
• Длительная гарантия - 5 лет, что свидетельствует о качестве материалов и сборки

Ограничения применения

Щит учетно-распределительный навесной пластиковый ЩУРн-П 1/5 (229х340х117) IP55 не предназначен для установки в условиях постоянного контакта с водой, прямого солнечного излучения или температур ниже -25C. Не рекомендуется использовать для трёхфазных систем - он рассчитан только на один счётчик и максимум 5 модулей. Также не подходит для промышленных объектов с высокими механическими нагрузками или вибрациями.

Примеры использования

• Электрощит на входе в квартиру или частный дом
• Распределительный щит на даче с одним счётчиком и группой автоматов
• Устройство учёта в гараже или хозблоке
• Временный щит на стройплощадке для временного питания

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для подключения внутри щита - глубина 117 мм ограничивает радиус изгиба
• Не перегружайте щит: 5 модулей - максимальный лимит; при необходимости используйте более крупные модели серии PROxima
• При установке в сыром месте дополнительно прокладывайте уплотнители вокруг вводов кабеля
• При замене автомата или счётчика всегда отключайте питание - даже при открытой крышке токоведущие части остаются под напряжением
• Артикул pb-1/5-55 - точный идентификатор для заказа запасных частей или аналогов
