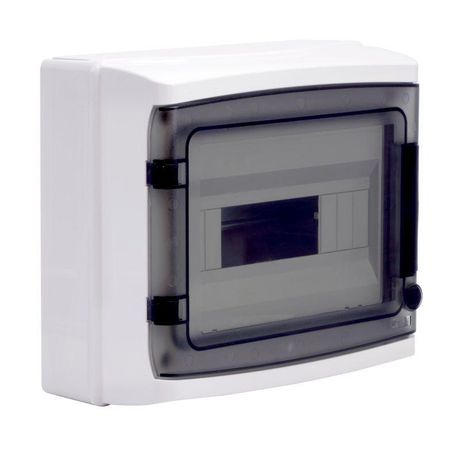

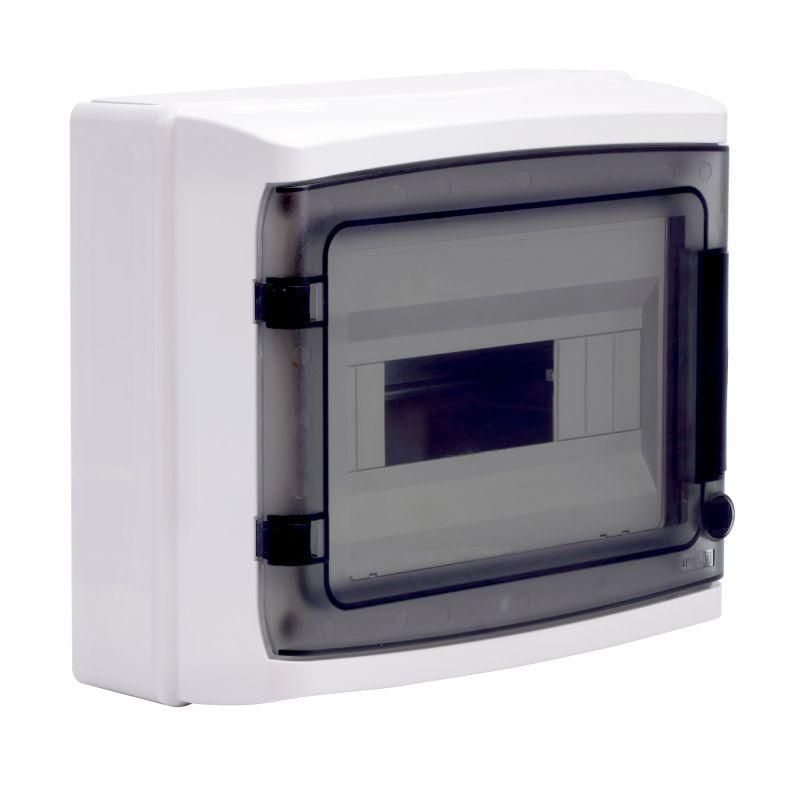

Щиток настенный с дверцей 12 мод.,IP65, серый, клеммным блоком 63А | RB12W6TGD DKC ДКС

Щиток настенный с дверцей 12 модулей IP65 серый с клеммным блоком 63А от DKC (ДКС) — это надёжный распределительный щит для внутренней установки в жилых и офисных помещениях. Он сочетает защиту IP65, ударопрочность IK09 и встроенный клеммный блок на 63 А, что делает его удобным решением для монтажа автоматов, УЗО и других модульных устройств. Артикул rb12w6tgd.

Назначение и область применения

Щиток настенный с дверцей 12 модулей IP65 серый с клеммным блоком 63А предназначен для организации распределения электроэнергии внутри помещений. Подходит для установки в квартирах, офисах, школах, больницах и других объектах с нормальными условиями эксплуатации. Внутри можно размещать автоматические выключатели, устройства защитного отключения (УЗО), таймеры, реле времени, модули управления освещением и другие устройства стандарта DIN 35 мм.

Технические характеристики

• Количество модулей DIN: 12 (один ряд)
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK09 — устойчив к механическим ударам до 5 Дж (эквивалент 1,4 кг, падающего с высоты 36 см)
• Материал корпуса: термостойкий пластик, не поддерживающий горение
• Цвет: серый
• Размеры: 290×260×133 мм (Ш×В×Г)
• Клеммный блок: 63 А, комплектация — 2 канала для проводов 16 мм² и 12 каналов для 10 мм²
• Дверца: прозрачная, затемнённая, с возможностью визуального контроля состояния аппаратов
• Запирание: встроенная защёлка с возможностью установки замка (замок в комплекте)
• DIN-рейка: оцинкованная, уже установленная
• ЭМС-исполнение: да — снижение помех для чувствительной аппаратуры
• Способ монтажа: открытая настенная установка

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами DIN 35 мм, независимо от бренда. DIN-рейка предварительно закреплена, её не нужно устанавливать дополнительно. Для монтажа используются встроенные пазы на задней стенке — они позволяют фиксировать щиток на стене с помощью дюбелей или саморезов. Прозрачная дверца обеспечивает доступ к контактам без вскрытия корпуса, что упрощает диагностику. Все отверстия для ввода кабелей имеют заводские заглушки — их легко удалить при необходимости. Щиток рассчитан исключительно на настенную установку, не предназначен для встраивания в стену.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов в условиях сухих и слегка влажных помещений. Степень защиты IP65 позволяет использовать его в местах с повышенной влажностью — например, в ванных комнатах, подъездах, на лестничных клетках. Ударопрочность IK09 гарантирует сохранность внутренних элементов даже при случайном воздействии. ЭМС-исполнение снижает уровень электромагнитных помех, что важно при использовании рядом с системами связи или точной аппаратурой. Корпус выполнен из самозатухающего пластика, не распространяет пламя.

Преимущества

• Прозрачная дверца с затемнением — видно состояние всех автоматов без открывания, но не светится внутренняя часть при ярком свете
• Встроенный клеммный блок 63 А — экономит время на прокладке нулевых и заземляющих шин
• Высокая степень защиты IP65 — подходит для мест, где есть риск попадания воды или пыли
• Ударопрочность IK09 — минимизирует риск повреждения при случайных столкновениях
• Полный комплект — всё необходимое для монтажа уже в коробке: клеммы, рейка, заглушки, винты, ручка
• Серый цвет — маскирует следы эксплуатации, хорошо сочетается с интерьером

Ограничения применения

• Не предназначен для наружной установки — несмотря на IP65, не рассчитан на постоянное воздействие солнечного UV-излучения и перепадов температур ниже -10°C
• Не подходит для взрывоопасных сред — отсутствует взрывозащита
• Максимальный ток клеммного блока — 63 А; при нагрузке выше необходимо использовать внешние шины
• Не имеет встроенных вентиляционных отверстий — не рекомендован для герметичных помещений с высокой теплотой оборудования
• Пластиковый корпус не выдерживает механическую обработку — нельзя просверливать новые отверстия без потери защиты

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 8–10 группами освещения и розеток
• Щиток управления освещением в коридоре многоквартирного дома
• Распределительный пункт для системы «умный дом» с УЗО, таймерами и контроллерами
• Общий щит на этаже офисного здания для питания нескольких рабочих мест
• Подключение насосов, вентиляторов и маломощных станков в мастерской с контролируемой влажностью

Практические советы

• Перед монтажом проверьте посадочный диаметр вводных кабелей — отверстия в корпусе подходят под кабель до 16 мм² в оболочке
• Используйте заглушки для свободных модулей — это предотвращает попадание пыли и посторонних предметов
• При подключении к клеммному блоку соблюдайте полярность: L/N/PE должны быть правильно распределены
• Не затягивайте винты клемм слишком сильно — это может повредить медную жилу
• Для обслуживания щита достаточно открыть дверцу — замок не обязателен, но рекомендован в общественных местах
• Щиток rb12w6tgd от DKC (ДКС) — один из немногих в своём классе с прозрачной дверцей и встроенным клеммником; аналоги часто требуют доработки
