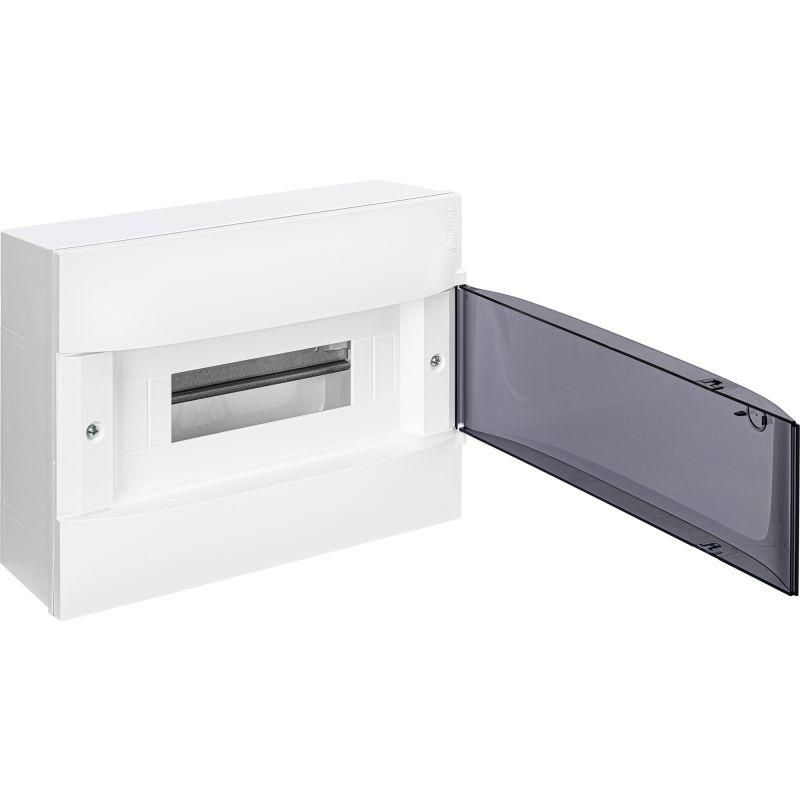

Щиток пластиковый навесной Practibox S 1х12 дым. дверь Leg 135611 Legrand

Щиток навесной пластиковый 1x12 дымчатая дверь серия Practibox S (ЩРн-П) от Legrand — компактное решение для внутренней установки распределительных устройств в жилых, офисных и промышленных помещениях. Благодаря прочному пластиковому корпусу, IP40 и возможности расширения, щиток Practibox S подходит для монтажа автоматических выключателей, УЗО и других модульных устройств на DIN-рейке.

Назначение и область применения

Щиток Practibox S предназначен для сборки и защиты коммутационного оборудования внутри помещений. Подходит для распределительных щитов в квартирах, частных домах, административных зданиях и легкопромышленных объектах. Используется там, где требуется надежная фиксация модулей, доступ к оборудованию и защита от случайного прикосновения.

Технические характеристики

• Количество модулей на DIN-рейке: 12 (соответствует ширине 180 мм по стандарту EN 60715)
• Глубина корпуса: 76 мм — одинаковая для монтажной и полезной глубины, позволяет устанавливать устройства без перегрузки по габаритам
• Степень защиты: IP40 — предохраняет от твердых предметов более 1 мм, но не защищает от воды
• Материал корпуса: самозагасающий пластик (поликарбонат), устойчивый к механическим воздействиям и перепадам температур
• Цвет: 9003 RAL (дымчатый серый) — снижает бликование, хорошо сочетается с интерьером
• Тип крышки: с прорезями — обеспечивает свободный доступ к кнопкам и индикаторам установленных устройств
• Наличие DIN-рейки: да — уже смонтирована внутри, готова к установке модулей

Совместимость и монтаж

Щиток Practibox S совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Монтаж осуществляется на стену с помощью крепежных отверстий в задней части корпуса. Для открытой установки достаточно дрели, уровня и саморезов. Возможность расширения позволяет заменить крышку на модель с большей вместимостью (до 24 модулей) без изменения основного корпуса — удобно при реконструкциях.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности IEC 61439-1 и IEC 60670-1. Крышка выполнена из материала, не поддерживающего горение. Прозрачная дверь с вырезами позволяет контролировать состояние устройств без вскрытия щита, что повышает безопасность при обслуживании.

Преимущества

• Уже встроенная DIN-рейка — экономит время монтажа
• Прозрачная дверь с прорезями — видимость всех индикаторов без открывания
• Пластиковый корпус — легкий, не проводит ток, не ржавеет
• Возможность последующего расширения — не требует замены всего щита при увеличении числа модулей
• Цвет 9003 RAL — эстетичен, не выгорает на свету

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP40 недостаточна для влажной среды или осадков
• Не подходит для мест с высокими рисками механических ударов — пластик менее устойчив, чем металл
• Не используется в взрывоопасных зонах — отсутствует взрывозащита
• Не допускается использование в помещениях с постоянным контактом с водой — например, в банях или прачечных без дополнительной защиты

Примеры использования

• Электрощит в квартире: автоматические выключатели, УЗО, счетчик
• Щит управления в офисе: розеточные группы, освещение, кондиционеры
• Распределительный щит на этаже многоквартирного дома
• Локальный щиток для бытовой техники в кухне или мастерской

Практические советы

• Перед монтажом проверьте, чтобы глубина 76 мм позволяла разместить все устройства — особенно если используются крупные УЗО или дифавтоматы
• При использовании нескольких щитков Practibox S в одном месте — соблюдайте единый цветовой стиль (RAL 9003) для визуальной целостности
• Для удобства обслуживания используйте этикетки на двери — указывайте назначение каждой цепи
• Если планируете расширение до 18–24 модулей — сразу выбирайте вариант с возможностью замены крышки; не меняйте корпус позднее
• Не закручивайте крепления слишком сильно — пластик легко трескается при перегрузке момента
