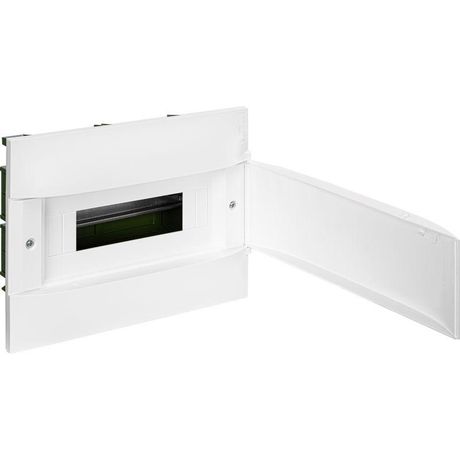

Щиток пластиковый встраиваемый Practibox S (в полые стены) 1х12 бел. дверь Leg 135561 Legrand

Щиток пластиковый встраиваемый 1x12 белая дверь от Legrand - компактный распределительный щиток серии Practibox S, предназначенный для внутренней установки в стену. Подходит для сборки слаботочных и силовых цепей до 12 модулей на DIN-рейке, обеспечивает надежную защиту оборудования и удобство обслуживания.

Назначение и область применения

Щиток Practibox S 135561 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других устройств стандарта DIN 35 мм. Применяется в жилых домах, офисах, общественных зданиях и объектах коммерческой недвижимости. Подходит для распределения электроэнергии внутри стены, где важна эстетика и минимизация внешних элементов.

Технические характеристики

• Количество модулей DIN: 12 (полностью заполнено одной DIN-рейкой)
• Монтажная глубина: 72 мм - требует соответствующего углубления в стене
• Полезная глубина: 72 мм - позволяет устанавливать устройства любой высоты без перегрузки
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды
• Материал корпуса: самозагасающий пластик (V-0 по UL 94)
• Цвет: белый (RAL 9003)
• Тип крышки: с прорезью для доступа к клавишам и индикаторам
• Возможность расширения: да - можно заменить крышку на более широкую модель при необходимости

Совместимость и монтаж

Щиток Practibox S 135561 предназначен для скрытой встраиваемой установки. Для монтажа требуется подготовленное гнездо в стене глубиной не менее 72 мм. Корпус фиксируется с помощью шурупов или раствора, в зависимости от материала стены. DIN-рейка уже установленная - достаточно закрепить на ней оборудование. Крышка открывается на петлях, имеет прорези для управления выключателями и индикаторами без снятия крышки. Совместим со всеми стандартными модулями 17,5–22,5 мм шириной.

Безопасность и стандарты

Изделие соответствует требованиям EN 62208 и IEC 60670-1. Материал корпуса обладает самозатухающими свойствами (класс горючести V-0), что снижает риск распространения пламени. Защита IP40 предотвращает попадание инструментов и крупной пыли, но не рассчитана на контакт с водой - не применяйте во влажных помещениях без дополнительной герметизации.

Преимущества

• Уже собранная DIN-рейка - экономит время при монтаже
• Глубина 72 мм оптимальна для современных устройств, включая двухполюсные автоматы
• Белый цвет (RAL 9003) легко сочетается с интерьером
• Крышка с прорезями позволяет работать с оборудованием без демонтажа
• Поддерживается расширение - при изменении потребностей можно заменить на большую модель той же серии

Ограничения применения

• Не подходит для установки в условиях повышенной влажности (ванная, бассейн, улица) из-за IP40
• Не рекомендован для мест с возможным механическим воздействием - корпус пластиковый, не ударопрочный
• Расширение возможно только путем замены всего щитка - нельзя увеличить количество модулей без замены корпуса
• Не предусматривает кабельные вводы - необходимо использовать дополнительные муфты или кабельные вводы стороннего производства

Примеры использования

• Электрощиток в квартире для групп освещения, розеток и бытовой техники
• Распределительный щит в офисном помещении для контроля розеток и кондиционеров
• Система управления светом в холле или коридоре с использованием реле времени
• Сборка слаботочного щита для видеонаблюдения, домофона и сети Ethernet

Практические советы

• Перед монтажом проверьте глубину ниши - она должна точно соответствовать 72 мм, иначе щиток будет торчать или не войдет
• Используйте кабельные вводы с уплотнением (например, Legrand KF) для сохранения степени защиты
• При установке нескольких щитков рядом соблюдайте минимальный зазор 10 мм между ними для теплоотвода
• Для частого обслуживания выбирайте модели с прорезями - они позволяют менять УЗО или тестировать автоматы без снятия крышки
• Артикул 135561 совместим с другими изделиями серии Practibox - все компоненты (крышки, рейки, крепеж) взаимозаменяемы
