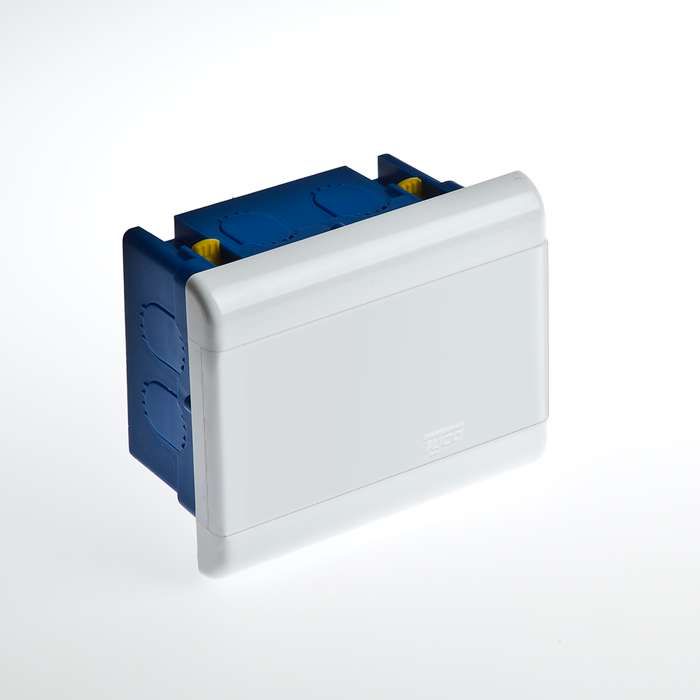

Щиток распределительный встраиваемый для ГСК на 4 модуля с непрозрачной дверцей белый IP40 (ЩРв-П-4) - 68224Б TYCO

Щиток распределительный встраиваемый для ГСК на 4 модуля с непрозрачной дверцей белый IP40, размеры 140х112х70мм от бренда Рувинил - компактная коробка для установки автоматических выключателей, УЗО и других устройств в стену. Артикул 68224б подойдёт для слаботочных и силовых цепей в жилых и коммерческих помещениях.

Назначение и область применения

Щиток распределительный встраиваемый для ГСК на 4 модуля с непрозрачной дверцей белый IP40, размеры 140х112х70мм предназначен для внутренней установки в стену и сборки малогабаритных распределительных щитов. Подходит для защиты бытовых приборов, освещения, розеток и слаботочного оборудования. Часто используется в квартирах, офисах, гостиницах и небольших объектах недвижимости.

Технические характеристики

• Количество модулей: 4 (стандартный шаг 17,5 мм)
• Глубина монтажа: 70 мм - позволяет устанавливать устройства с высокими требованиями к глубине, например, некоторые УЗО
• Размеры корпуса: 140×112×70 мм (Ш×В×Г)
• Материал корпуса: полипропилен - устойчив к влаге, химически инертен, не проводит ток
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды
• Наличие DIN-рейки: да - стандартная 35-мм рейка для фиксации аппаратов
• Тип крышки: закрытого типа с непрозрачной дверцей - предотвращает случайный доступ к токоведущим частям
• Цвет: белый - соответствует стандартным интерьерам
• Количество рядов: один - однорядная компоновка

Совместимость и монтаж

Щиток распределительный встраиваемый для ГСК на 4 модуля с непрозрачной дверцей белый IP40, размеры 140х112х70мм совместим со всеми типами устройств, устанавливающихся на DIN-рейку шириной до 4 модулей (до 70 мм). Для монтажа требуется подготовить нишу в стене с размерами не менее 145×117×75 мм - чтобы обеспечить зазор для кабельного ввода и фиксации. Корпус крепится к стене с помощью шурупов через отверстия в боковых планках. Кабели вводятся через перфорированные входы в верхней и нижней части. Непрозрачная дверца не позволяет визуально контролировать состояние аппаратов - для диагностики используйте тестеры или индикацию на самих устройствах.

Безопасность и стандарты

Щиток распределительный для ГСК соответствует требованиям безопасности для внутренних установок. Степень защиты IP40 исключает попадание инструментов и крупных частиц, но не защищает от влаги - не применяйте в сырых помещениях (ванна, баня, подвал). Материал корпуса - самозагасающий полипропилен, что снижает риск распространения пламени. Соответствует нормам ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения.

Преимущества

• Удобная глубина 70 мм - помещаются современные УЗО и АВ с большими габаритами
• Полипропиленовый корпус - легкий, долговечный, не требует окраски или антикоррозийной обработки
• Чёткая компоновка на одном ряду - легко проектировать схемы без перегрузки
• Непрозрачная дверца - повышает безопасность, особенно в местах с возможностью детского доступа
• Белый цвет - гармонирует с большинством отделочных решений

Ограничения применения

• Не предназначена для наружной установки - IP40 не защищает от влаги и пыли в условиях открытого воздуха
• Не подходит для установки более чем 4 модулей - превышение нагрузки на корпус вызывает механическую деформацию
• Нет возможности кабельного ввода снизу - все вводы расположены сверху и сбоку; не подходит для систем с нижним кабельным выходом без доработки
• Отсутствие окна - нельзя визуально определить положение контакторов/Автоматов без вскрытия дверцы

Примеры использования

• Распределительный щиток в квартире: 2 автомата на розетки, 1 на освещение, 1 УЗО
• Щиток в офисном кабинете: управление сетью компьютеров, принтера и телефонии
• Подключение системы видеонаблюдения: питание камеры, маршрутизатора и датчиков движения
• Электрооборудование в гостинице: автономный щиток на этаже для нескольких номеров

Практические советы

• Перед монтажом проверьте глубину ниши - 70 мм - минимальная, лучше делать на 5–10 мм больше
• Используйте кабельные вставки или муфты для герметизации вводов, даже при IP40 - продлевает срок службы
• Не перегружайте DIN-рейку: суммарная масса всех устройств не должна превышать 1,5 кг
• При замене старого щитка - сравните размеры: новый 68224б от Рувинил имеет те же габариты, что и аналоги Tuso и Ruvinil
• Для удобства обслуживания - пометьте автоматы этикетками перед установкой
