Щиток распределительный встраиваемый для ГСК на 4 модуля с дверцей белый IP40 (ЩРв-П-4) - 68224 TYCO

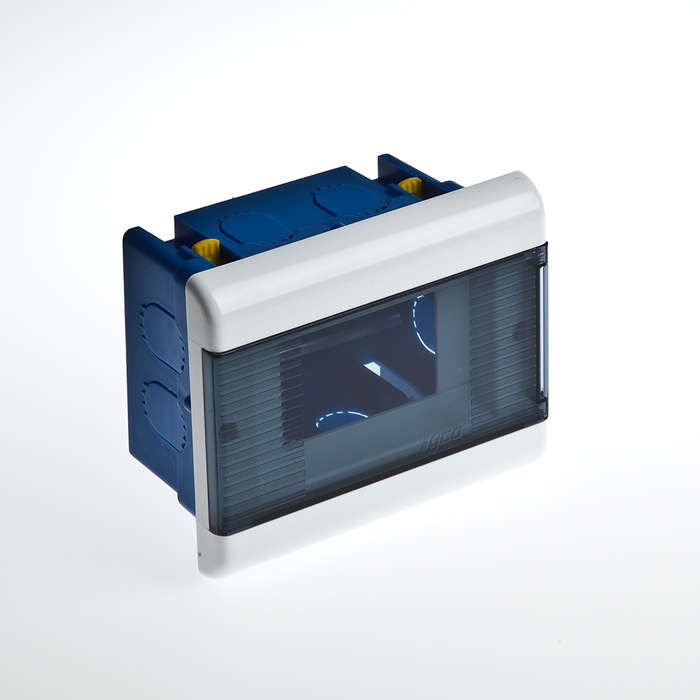

Щиток распределительный встраиваемый для ГСК на 4 модуля с дверцей белый IP40, размеры 140х112х70мм от брендов Рувинил, Тусо, Ruvinil и RUVinil предназначен для компактного размещения автоматических выключателей, УЗО и других устройств в стеновых нишах. Корпус из полипропилена обеспечивает устойчивость к коррозии и механическим воздействиям, а наличие прозрачной крышки позволяет контролировать состояние оборудования без вскрытия.

Назначение и область применения

Этот щиток используется для внутренней установки в стены зданий, где требуется организовать распределение электроэнергии для групп нагрузок - например, освещения, розеток или бытовой техники. Подходит для жилых домов, офисов, административных помещений и объектов с ограниченным пространством. Применяется в системах ГСК (групповые светильниковые контуры), но также может использоваться для любых однофазных цепей до 4 модулей.

Технические характеристики

• Количество модулей: 4 (стандартная ширина DIN-рейки)
• Форм-фактор: встраиваемый, глубина монтажа - 85 мм
• Размеры корпуса: 140×112×70 мм
• Материал корпуса: полипропилен - легкий, химически стойкий, не проводит ток
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, но не от воды
• Наличие DIN-рейки: да, стандартная 35 мм
• Тип крышки: закрытого типа с прозрачной крышкой для визуального контроля
• Цвет: белый
• Количество рядов: один

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными аппаратами шириной 17,5 мм на единицу (например, автоматы, УЗО, реле). Для установки необходимо подготовить нишу в стене глубиной не менее 85 мм. Крепление осуществляется через боковые фланцы или специальные кронштейны, входящие в комплект. Прозрачная крышка легко открывается и защелкивается - доступ к оборудованию возможен без демонтажа всего щитка.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254 и IEC 60529 - предотвращает попадание крупных инородных частиц, таких как отвертки или пальцы, но не обеспечивает защиту от влаги. Щиток не предназначен для установки во влажных помещениях (ванная, кухня, подвал) или на улице. Материал корпуса - самозагасающий полипропилен, что снижает риск распространения пламени при перегреве.

Преимущества

• Прозрачная крышка позволяет проверять положение контактов и индикацию без вскрытия
• Легкий вес и простота монтажа благодаря материалу корпуса
• Удобная форма для установки в типовых стеновых нишах
• Высокая химическая стойкость - не ржавеет, не деформируется под действием моющих средств
• Поддерживает стандартную DIN-рейку - совместимость с большинством европейских и российских устройств

Ограничения применения

• Не допускается использование в условиях повышенной влажности, сырых помещениях или на улице - IP40 не защищает от воды
• Не подходит для трехфазных сетей с большим количеством модулей - максимальная вместимость - 4 модуля
• Не рекомендован для мест с высокими механическими нагрузками - корпус пластиковый, не ударопрочный
• Не имеет встроенной системы вентиляции - при длительной работе нескольких мощных устройств возможен нагрев внутри

Примеры использования

• Распределительный щиток для группы розеток в спальной комнате
• Автоматический выключатель + УЗО для кухонной зоны
• Контроль освещения в коридоре или кладовой
• Индивидуальный щиток для теплого пола или вентиляционного канала

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 85 мм, чтобы корпус полностью поместился без выпирания
• При подключении используйте провода сечением, соответствующим номиналу автомата - не перегружайте малые модули
• Не затягивайте болты слишком сильно - полипропилен легко трескается
• Если щиток будет установлен рядом с источником тепла (например, радиатором), предусмотрите воздушный зазор в 2–3 см
• Для удобства обслуживания можно заранее наклеить этикетки на крышке - указывать, какой автомат управляет какой группой
