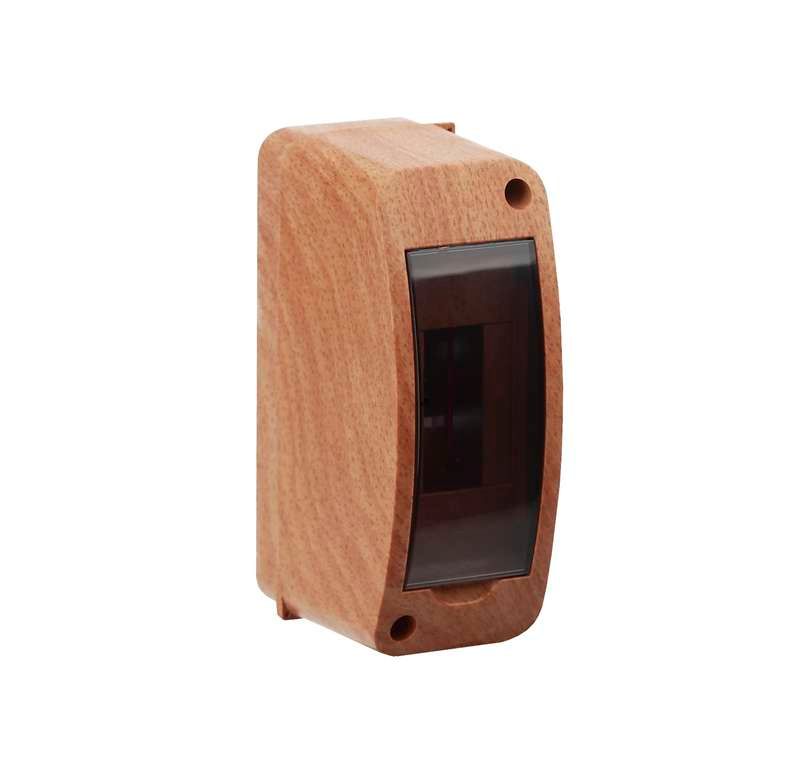

Щиток распределительный навесной на 2 модуля с дверцей бук IP40 (ЩРн-П-2) - 68302-38М TYCO

Щиток распределительный навесной открытого исполнения на 2 модуля с дверцей, 140х55х85мм, IP40, материал - пластик от бренда Ruvinil (арт. 68302-38м) предназначен для компактного размещения двух автоматических выключателей или других устройств на DIN-рейке в условиях сухих помещений. Его компактная форма и защищённый корпус делают его удобным решением для монтажа в жилых, офисных и бытовых объектах.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 2 модуля с дверцей используется для установки малогабаритных коммутационных аппаратов: автоматических выключателей, УЗО, реле напряжения, модульных контакторов. Подходит для распределения электроэнергии в квартирах, частных домах, щитовых на лестничных клетках, в подъездах, на дачах и в небольших производственных помещениях. Открытое исполнение позволяет легко проводить осмотр и обслуживание.

Технические характеристики

• Количество модулей: 2 - позволяет установить два стандартных модульных устройства шириной 17,5 мм каждое;
• Габариты: 140×55×85 мм - компактный размер для ограниченного пространства;
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды; не предназначен для улицы или сырых помещений;
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток;
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модульных устройств;
• Тип крышки: закрытого типа - обеспечивает доступ к внутренним элементам через дверцу;
• Тип запора: защелка - простой и надёжный способ закрывания без ключа;
• Количество рядов: 1 - однорядная компоновка, не поддерживает вертикальную ступеньку;
• Цвет: дерево - имитация древесной фактуры, подходит для интерьеров с декоративными требованиями.

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 2 модуля с дверцей (арт. 68302-38м) крепится на стену с помощью четырёх винтов, которые проходят через отверстия в задней стенке. Для монтажа используйте перфоратор и дюбели подходящего диаметра. DIN-рейка уже установленна - достаточно защёлкнуть автоматы на ней. Обязательно проверьте, что глубина корпуса (85 мм) достаточна для свободного открывания дверцы и расположения кабелей. Кабельный ввод не предусмотрен - провода заводятся вручную через кромки корпуса.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для внутреннего монтажа. Степень защиты IP40 исключает попадание крупных сторонних предметов, но не защищает от влаги. Применение в местах с повышенной влажностью (ванная, кухня, подвал) не допускается. Материал корпуса - самозагасающий пластик, не поддерживающий горение.

Преимущества

• Удобная дверца с защелкой - позволяет безопасно работать с оборудованием без постоянного вскрытия;
• Легкий вес и простота установки - подходит для самостоятельного монтажа;
• Эстетичный цвет “дерево” - гармонирует с отделкой интерьера, не требует маскировки;
• Фиксированная DIN-рейка - снижает риск смещения оборудования при эксплуатации.

Ограничения применения

• Не использовать во влажных, пыльных или наружных условиях - IP40 недостаточно для таких сред;
• Не рассчитан на установку более чем двух модулей - увеличение нагрузки невозможно без замены щитка;
• Отсутствие кабельных вводов - требуется аккуратная прокладка проводов вручную, возможны повреждения изоляции при неквалифицированном монтаже;
• Пластиковый корпус менее ударопрочен, чем металлический - не рекомендован для зон с высоким риском механических воздействий.

Примеры использования

• Распределительный щиток в квартире для группового автомата освещения и УЗО розеток;
• Щиток на этаже многоквартирного дома для управления одной квартирой;
• Контроллер питания для теплого пола или насоса в частном доме;
• Автоматика для системы видеонаблюдения или сигнализации в коридоре.

Практические советы

• Перед монтажом убедитесь, что ширина щитка (140 мм) не препятствует соседнему оборудованию или наличникам;
• При прокладке кабелей оставляйте запас длины - не затягивайте провода слишком туго, чтобы не повредить изоляцию при закрывании дверцы;
• Если планируете менять оборудование - выбирайте модули с меньшей глубиной, чтобы они не упирались в заднюю стенку;
• Для долговечности не устанавливайте щиток рядом с источниками тепла (радиаторы, плиты);
• Щиток распределительный навесной открытого исполнения на 2 модуля с дверцей от Ruvinil (арт. 68302-38м) лучше всего применять там, где важна эстетика и минимализм - он отлично сочетается с современным дизайном интерьеров.
