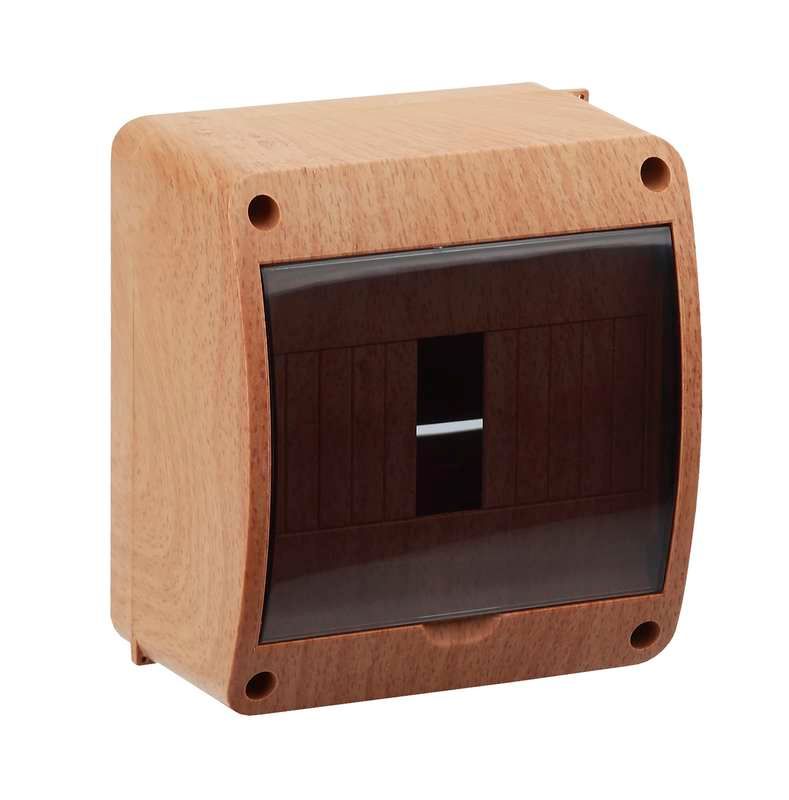

Щиток распределительный навесной на 6 модулей с дверцей бук IP40 (ЩРн-П-6) - 68306-38М TYCO

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей, 140х125х85мм, IP40, материал - пластик от бренда Ruvinil (арт. 68306-38м) предназначен для компактного размещения автоматических выключателей и других устройств в бытовых и легкопромышленных сетях до 400 В. Корпус из пластика обеспечивает устойчивость к коррозии, а наличие дверцы защищает внутренние элементы от случайного контакта.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей используется для организации распределения электроэнергии внутри помещений. Подходит для установки однополюсных и двухполюсных автоматов, УЗО, реле напряжения и других модульных устройств. Применяется в жилых домах, офисах, гаражах, малых производственных помещениях. Не предназначен для наружной установки или мест с высокой влажностью.

Технические характеристики

• Количество модулей: 6 (стандартная ширина одного модуля - 17,5 мм)
• Габариты корпуса: 140×125×85 мм (Ш×В×Г)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: термостойкий пластик (не металлический)
• Наличие DIN-рейки: да, стандартная 35 мм
• Тип крышки: закрытого типа с дверцей
• Тип запора: защелка - фиксируется одним движением, без ключа
• Количество рядов: один
• Цвет: имитация дерева - декоративное покрытие, не влияющее на функциональность

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей монтируется на стену с помощью четырёх крепёжных отверстий в задней части корпуса. Для надёжной фиксации используйте дюбели подходящего диаметра (обычно 6–8 мм). DIN-рейка уже установленная - модульные устройства крепятся просто щелчком. Кабельный ввод осуществляется через предварительно пробитые отверстия в нижних и боковых стенках - можно легко расширить при необходимости. Максимальный внешний диаметр вводимого кабеля - до 12 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитов. Напряжение эксплуатации - до 400 В переменного тока. Защита IP40 исключает доступ к токоведущим частям пальцами или инструментами толщиной более 1 мм, что снижает риск поражения током при случайном прикосновении. Однако не обеспечивает защиту от влаги - не устанавливайте в сырых помещениях, банях, на улице.

Преимущества

• Легкий вес благодаря пластиковому корпусу - удобен для монтажа на любую поверхность
• Удобная защелка дверцы - открывается одной рукой, не требует инструментов
• Чёткая разметка для расположения модулей - позволяет равномерно распределить нагрузку
• Не проводит ток - безопаснее металлических аналогов при повреждении изоляции
• Эстетичный цвет «дерево» - хорошо сочетается с интерьером жилых помещений

Ограничения применения

• Не допускается использование во влажных средах (ванная комната, подвал, улица) - IP40 не защищает от воды
• Не рассчитан на промышленную среду с химическими парами, маслом или пылью повышенной плотности
• Максимальная мощность ограничена количеством модулей - нельзя установить больше 6 устройств
• Пластиковый корпус менее ударопрочен, чем металл - избегайте механических воздействий
• Не поддерживает заземление корпуса - все заземления должны выполняться через отдельный проводник к DIN-рейке или точке заземления

Примеры использования

• Распределительный щиток в квартире - для групп освещения, розеток и кухонной техники
• Щиток в гараже - управление светом, зарядным устройством, сварочным аппаратом
• Общий щит в офисе - для питания компьютеров, принтеров, кондиционера
• Дополнительный щиток в кладовой или на лестничной площадке - для автономного управления освещением

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (85 мм) позволяла свободно разместить все устройства и кабели - особенно если используются крупные УЗО
• При прокладке кабелей используйте кабельные вводы с уплотнителями - даже при IP40 это продлит срок службы соединений
• Не перегружайте щиток: 6 модулей - это максимум; если требуется больше - выбирайте модель на 9–12 модулей
• При замене автомата не забудьте отключить питание - хотя дверца защищает от прикосновения, внутренняя часть остаётся под напряжением
• Щиток Ruvinil 68306-38м совместим с большинством европейских и российских модульных устройств - проверяйте только ширину и тип крепления
