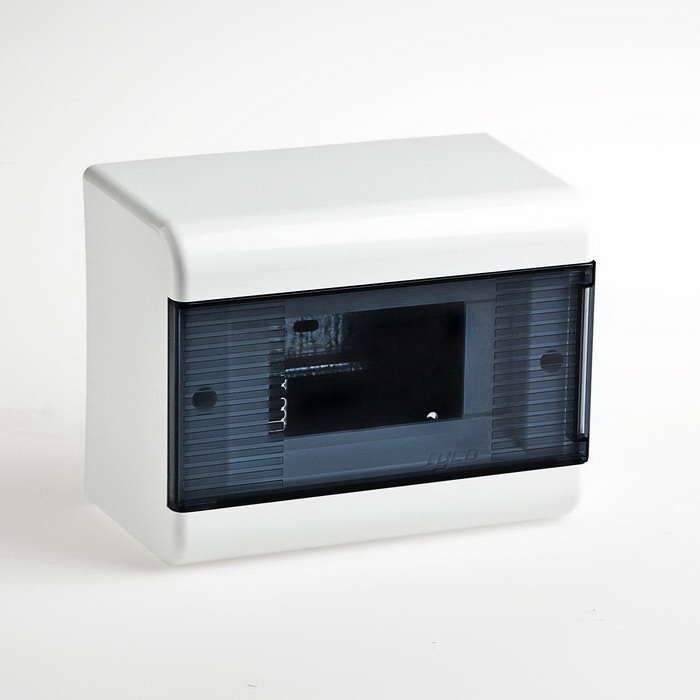

Щиток распределительный навесной на 6 модулей с дверцей белый IP40 (ЩРн-П-6) - 68026 TYCO

Щиток распределительный навесной на 6 модулей с дверцей белый IP40 (ЩРн-П-6) от брендов Рувинил, Тусо и Ruvinil предназначен для компактного монтажа автоматических выключателей и УЗО в жилых, офисных и производственных помещениях. Корпус из АБС-пластика обеспечивает надёжную защиту внутренних элементов, а дверца позволяет безопасно обслуживать оборудование.

Назначение и область применения

Щиток распределительный навесной на 6 модулей с дверцей белый IP40 (ЩРн-П-6) используется для организации распределения электроэнергии внутри помещений. Подходит для установки до шести однополюсных автоматов, УЗО или комбинированных устройств. Применяется в квартирах, офисах, мастерских, складах и других объектах с открытой проводкой. Не рекомендуется для улицы или сырых помещений из-за ограниченной степени защиты IP40.

Технические характеристики

• Тип: щит распределительный навесной
• Количество модулей: 6 (стандартный шаг 17,5 мм)
• Количество рядов: 1
• DIN-рейка: есть, металлическая, для фиксации автоматов
• Степень защиты: IP40 - защита от твёрдых предметов больше 1 мм, но не от воды
• Материал корпуса: АБС-пластик - прочный, не поддерживающий горение
• Материал дверцы: пластик, закрывается на защёлках
• Цвет: белый
• Комплектация: заземляющая латунная шина PE, нулевая шина N с пластиковыми опорами, крепёж для монтажа

Совместимость и монтаж

Щиток распределительный навесной на 6 модулей с дверцей белый IP40 (ЩРн-П-6) совместим со всеми стандартными автоматическими выключателями и УЗО, соответствующими DIN EN 60947-2. Монтаж осуществляется на стену с помощью встроенных кронштейнов и дюбелей (в комплекте). Для правильной сборки важно соблюдать порядок подключения: фаза - на автоматы, ноль - на нулевую шину, земля - на заземляющую шину. Кабели заводятся через предварительно подготовленные отверстия в боковых или нижних стенках корпуса.

Безопасность и стандарты

Щиток распределительный навесной на 6 модулей с дверцей белый IP40 (ЩРн-П-6) соответствует требованиям ГОСТ Р 50030.2 и имеет степень защиты IP40, что исключает доступ к токоведущим частям при помощи инструментов или пальцев. Пластиковый корпус не проводит ток и не поддерживает горение. Наличие отдельных шин PE и N снижает риск перепутывания проводов при монтаже.

Преимущества

• Удобная компоновка: один ряд, 6 модулей - идеально для малых распределительных точек
• Готовые шины: не требуют самостоятельной установки заземления и ноля
• Защищённая дверца: предотвращает случайное прикосновение к контактам
• Легкий вес: благодаря АБС-пластиковому корпусу легко крепить даже на гипсокартон
• Чёткая маркировка: белый цвет повышает видимость надписей и этикеток

Ограничения применения

• Не подходит для внешней установки - IP40 не защищает от влаги
• Не рассчитан на более чем 6 модулей - нельзя добавлять дополнительные ряды
• Пластиковая дверца не выдерживает механические удары - не использовать в местах с высокой вероятностью повреждения
• Не предназначен для мощных нагрузок свыше 100 А - проверяйте номиналы установленных автоматов

Примеры использования

• Электрощит в квартире: распределение питания по комнатам, розеткам и освещению
• Офисный этаж: питание компьютеров, принтеров, серверов
• Производственный участок: управление светом, вентиляцией, маломощным оборудованием
• Подъездный щит: автономное распределение для нескольких квартир

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабель - они должны соответствовать диаметру вводных проводов
• Используйте клеммы с метками L/N/PE - так проще избежать ошибок при подключении
• Не затягивайте болты слишком сильно - пластик может треснуть
• Если планируете увеличить количество автоматов - выбирайте щиток на 12–18 модулей, а не этот
• ЩРн-П-6 от Рувинил и Ruvinil - взаимозаменяемы; все три бренда используют одну конструкцию
