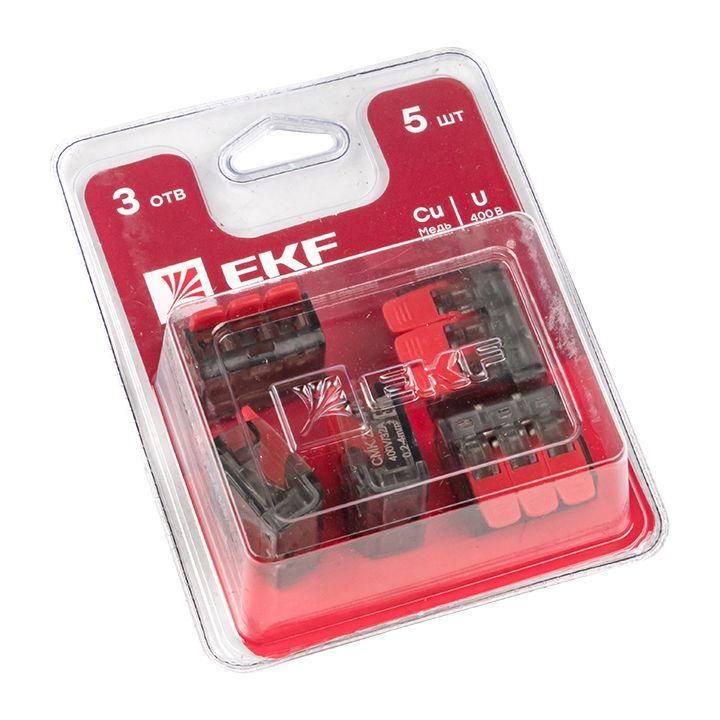

Клемма строительно-монтажная СМК 221-413 3-проводная 0.2-4кв.мм (блист.5шт) PROxima EKF plc-smk-221-413b

Клемма строительно-монтажная СМК 221-413 3-проводная 0.2-4.0 мм2 блистер (5 шт) от EKF - компактное и надёжное решение для быстрого соединения одножильных и многожильных проводов в распределительных коробках, щитах и на объектах строительства. Эта модель - улучшенная версия серийной клеммы СМК-222, созданная для частого и безопасного использования в условиях реального монтажа.

Назначение и область применения

Клемма СМК 221-413 используется для создания временных или постоянных соединений в электрических цепях переменного тока до 400 В. Подходит для монтажа в жилых, коммерческих и промышленных зданиях: распределительные коробки, освещение, розеточные группы, системы автоматизации. Применяется электромонтерами при замене проводки, подключении светильников, установке датчиков и других задачах, где требуется надёжное и легко доступное соединение.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 32 А
• Рабочее сечение провода: 0,2–4 мм2
• Диаметр кабеля: 0,5–2,3 мм
• Тип проводника: однопроволочный и многопроволочный
• Количество контактов: 3
• Цвет корпуса: прозрачный - позволяет визуально контролировать качество соединения
• Рабочая температура: от –40 C до +40 C
• Относительная влажность: до 60 % при 20 C

Совместимость и монтаж

Клемма СМК 221-413 совместима с медными проводами любого типа - как одножильными, так и многожильными. Для подключения необходимо зачистить изоляцию на 8–10 мм, вставить провод в соответствующий контакт и плотно закрыть рычаг. Рычаг фиксирует провод механически, обеспечивая надёжный контакт без необходимости затяжки винтов. Монтаж выполняется без инструментов - достаточно пальцев. Установка возможна в распределительную коробку, DIN-рейку (при использовании адаптера) или прямо в стену. В одной клемме допускается подключение только проводов одинакового сечения - это предотвращает перегрев и снижение надёжности соединения.

Безопасность и стандарты

Клемма СМК 221-413 соответствует требованиям ГОСТ Р 50044.1 и международным нормам безопасности для электроустановок. Конструкция выполнена из самозатухающего поликарбоната, устойчивого к нагреву и механическим нагрузкам. Открытые части контактов полностью изолированы, исключается случайное прикосновение к токоведущим элементам. Произведено в соответствии с системой качества EKF PROxima.

Преимущества

• Удобный рычаг - быстрый и надёжный зажим без инструментов
• Прозрачный корпус - контроль за состоянием провода и отсутствием повреждений
• Высокая механическая прочность - выдерживает многократные демонтажи и переустановки
• Широкий диапазон рабочих температур - подходит для холодных помещений и неутеплённых участков
• Форм-фактор блистера - удобная упаковка по 5 штук для хранения и транспортировки на объекте

Ограничения применения

• Не предназначен для подключения алюминиевых проводов
• Запрещено подключать провода разного сечения в одном контакте - риск перегрева
• Не рекомендуется для открытой прокладки вне защиты (не имеет IP-защиты)
• Не применяется в цепях постоянного тока выше 110 В
• Не следует использовать в помещениях с высокой запылённостью или агрессивной средой (например, в цехах с металлической пылью)

Примеры использования

• Подключение трёх групп освещения в распределительной коробке
• Ответвление питания для датчика движения от основного кабеля
• Объединение проводов при замене старой проводки на новую
• Временное соединение при тестировании оборудования перед окончательной сборкой

Практические советы

• Перед вставкой провода обязательно зачищайте изоляцию до 8–10 мм - меньше не будет хорошего контакта, больше - риск замыкания
• Используйте только провода сечением 0,2–4 мм2; более толстые не войдут, более тонкие могут выпасть
• Проверяйте, что все три контакта используются для проводов одинакового сечения - смешивание вызывает перегрев
• При монтаже в tight-коробках учитывайте габариты клеммы - она занимает место, аналогичное двум обычным WAGO
• Храните в сухом месте - хотя клемма работает при влажности до 60%, длительное воздействие воды недопустимо
• Эта клемма - часть серии EKF PROxima, поэтому совместима с другими изделиями этой линейки по стилю и качеству исполнения
