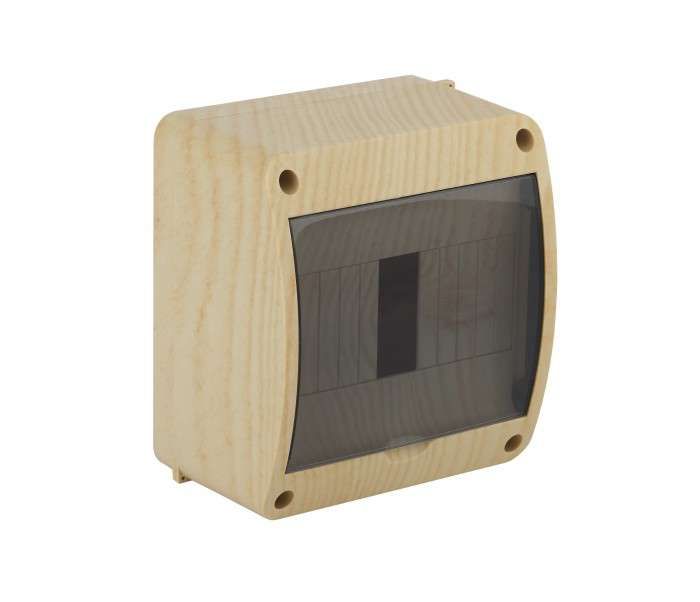

Щиток распределительный навесной на 6 модулей с дверцей сосна IP40 (ЩРн-П-6) - 68306-27М TYCO

Щиток распределительный навесной открытого исполнения на 6 модулей сосна IP40 от бренда Ruvinil (артикул 68306-27м) предназначен для компактного монтажа автоматических выключателей и других устройств в бытовых и легкопромышленных условиях. Корпус из полистирола с имитацией дерева обеспечивает устойчивость к внешним воздействиям, а защелка позволяет легко открывать крышку для обслуживания.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 6 модулей сосна IP40 используется для установки коммутационных аппаратов - автоматов, УЗО, реле напряжения - в местах, где требуется доступ к оборудованию, но нет необходимости в высокой степени герметичности. Подходит для квартир, офисов, гаражей, малых производственных участков. Открытое исполнение означает, что внутренние элементы не закрыты полностью, поэтому щиток не применяют во влажных, пыльных или агрессивных средах.

Технические характеристики

• Количество модулей: 6 - позволяет установить до шести стандартных однополюсных автоматов (по 17,5 мм каждый)
• Наличие DIN-рейки: да - совместим со всеми типами модульных устройств, соответствующих стандарту EN 60715
• Степень защиты: IP40 - предохраняет от твердых частиц крупнее 1 мм, но не защищает от воды
• Материал корпуса: полистирол - легкий, химически стойкий, не проводит ток
• Тип крышки: закрытого типа - снижает риск случайного прикосновения к токоведущим частям
• Тип запора: защелка - удобная фиксация без ключа, возможен быстрый доступ
• Количество рядов: 1 - все устройства располагаются в один горизонтальный ряд
• Цвет корпуса: дерево - декоративная имитация древесины, не влияет на функциональность
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 6 модулей сосна IP40 совместим с любыми модульными устройствами, установленными на DIN-рейке шириной 35 мм. Для монтажа используйте два крепления - сверлите отверстия в задней стенке корпуса, расположенные по краям. Диаметр отверстий под крепеж - около 5–6 мм. Перед установкой проверьте, чтобы глубина щита позволяла свободно размещать кабели и не перегибать жилы. Максимальный внешний размер корпуса - 190×140×70 мм (Ш×В×Г).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Степень защиты IP40 исключает попадание инструментов и проводов толщиной более 1 мм, но не гарантирует защиту от брызг, пара или пыли. Применяйте щиток только в соответствии с ПУЭ - внутри должны находиться только устройства класса II (двойная изоляция) или с заземлением. Нельзя использовать в сырых помещениях, на улице или рядом с источниками воды.

Преимущества

• Легкий вес благодаря полистирольному корпусу - удобен для монтажа на вертикальных поверхностях
• Функциональная защелка - не требует инструментов для открытия, повышает скорость обслуживания
• Декоративная имитация дерева - гармонично вписывается в интерьеры без необходимости маскировки
• Четкая разметка под 6 модулей - минимизирует ошибки при сборке

Ограничения применения

• Не подходит для помещений с повышенной влажностью (ванная, баня, подвалы)
• Нельзя применять на улице, в цехах с пылевыделением или агрессивной средой
• IP40 не защищает от воды - нельзя мыть или протирать влажной тряпкой
• Ограниченное количество модулей - не подходит для сложных систем с большим числом устройств
• Полистирол менее ударопрочен, чем металл - избегайте механических нагрузок

Примеры использования

• Распределительный щиток в квартире - для групп освещения, розеток и кухонной техники
• Щиток в гараже - управление светом, зарядным устройством, насосом
• Офисный щиток - питание компьютеров, принтера, кондиционера
• Малые мастерские - контроль питания инструментов (дрель, шлифмашина)

Практические советы

• Перед монтажом убедитесь, что посадочные места под кабели достаточны - не перегружайте входные отверстия
• Используйте термоусадку или клеммы для фиксации проводов - так снижается риск ослабления контакта
• Не устанавливайте щиток над раковиной, трубами или окнами - даже IP40 не спасет от капель
• Проверяйте соответствие длины проводов - слишком длинные жилы могут мешать работе защелки
• При замене автомата - всегда отключайте питание перед открытием крышки
