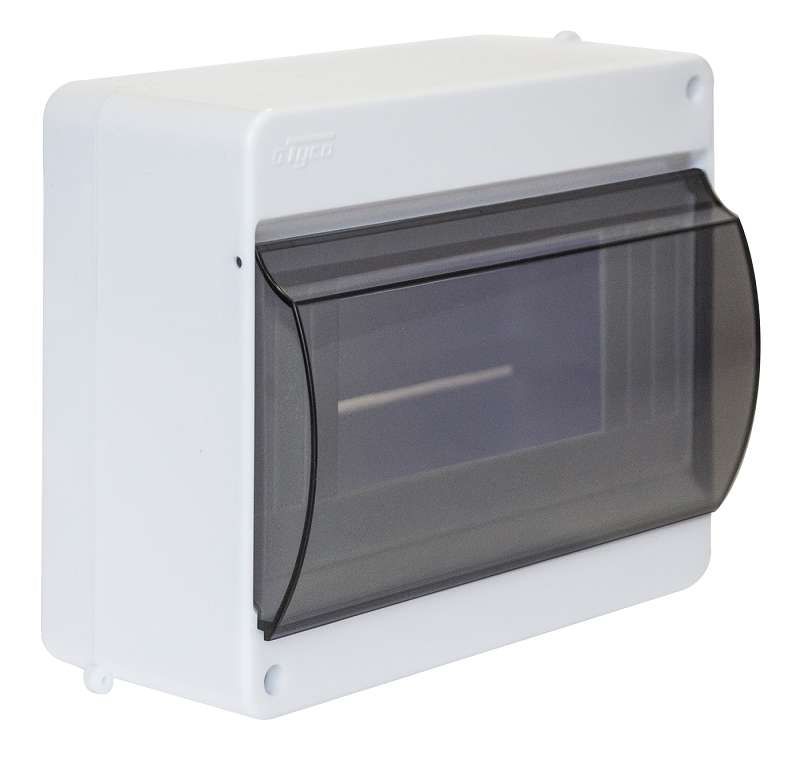

Щиток распределительный навесной на 6 модулей с дверцей белый IP40 (ЩРн-П-6) - 68106 TYCO

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей IP40 от бренда Рувинил (артикул 68106) предназначен для компактного монтажа автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Его простая конструкция делает его удобным решением для бытовых и легкопромышленных задач.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей IP40 используется для установки внутри помещений там, где требуется защита от случайного прикосновения к токоведущим частям, но нет воздействия воды или пыли. Подходит для монтажа в жилых домах, офисах, маленьких мастерских и на этажных щитках. Открытый тип корпуса позволяет легко проводить обслуживание и замену оборудования без демонтажа всего щита.

Технические характеристики

• Количество модулей: 6 (стандартная ширина DIN-рейки 54 мм)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм (например, отверток, пальцев), но не от пыли и воды
• Тип крепления: навесной, с кронштейнами на задней стенке
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Наличие дверцы: да, с защелкой для фиксации
• Габариты: соответствуют стандартному размеру для 6 модулей (приблизительно 90x120x50 мм)

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей IP40 совместим со всеми стандартными модульными аппаратами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими устройствами шириной 17,5 мм на единицу. Монтаж выполняется на вертикальную поверхность с помощью двух кронштейнов на задней стенке. Для надежного закрепления используйте дюбели подходящего диаметра (обычно 4–6 мм). Перед установкой проверьте, что глубина корпуса достаточна для свободного открывания дверцы и доступа к зажимам.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60670-1 для распределительных щитков. Наличие дверцы обеспечивает защиту от прямого контакта с токоведущими элементами, что снижает риск поражения электрическим током. Однако из-за степени защиты IP40 щиток нельзя использовать во влажных, пыльных или наружных условиях - даже капли воды или конденсат могут повредить оборудование внутри.

Преимущества

• Удобная дверца с защелкой - предотвращает случайное открытие и защищает внутренние компоненты
• Легкий вес и компактные габариты - идеально для ограниченного пространства
• Простая сборка - не требует специальных инструментов для монтажа
• Совместим с любыми модульными устройствами европейского стандарта

Ограничения применения

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей IP40 не предназначен для:

• установки в сырых помещениях (ванная, подвал, баня)
• промышленных сред с высоким уровнем пыли или волокон
• наружного монтажа - даже под навесом
• сценариев, где возможен контакт с водой, паром или химически активными веществами

Не используйте его вместо щитка с IP54 или выше - это нарушит безопасность и срок службы установленного оборудования.

Примеры использования

• Этажный распределительный щит в многоквартирном доме для групп освещения и розеток
• Щиток управления в офисе для питания компьютеров и оргтехники
• Контрольный пункт на производстве для подключения одного станка или группы датчиков
• Автоматизация системы отопления в частном доме

Практические советы

• Перед монтажом убедитесь, что все провода имеют запас длины - минимум 15 см до входа в щиток
• При использовании нескольких УЗО или автоматов следите, чтобы суммарная нагрузка не превышала допустимую для каждого устройства
• Не перегружайте рейку: 6 модулей - это максимум; если нужны больше - выбирайте щиток на 9 или 12 модулей
• Проверяйте плотность закрывания дверцы после установки - она должна закрываться без усилий и не болтаться
• Артикул 68106 от Рувинил - оптимальный выбор для базового распределения энергии, когда нужна простота, а не защита от внешних факторов
