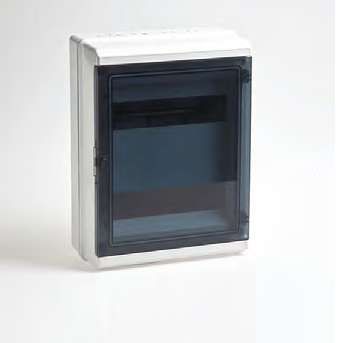

Щиток тусо о/п на 24 мод/электрон.счетчик, с двер. 370х275х135мм(прозр.крышка) | 69024П Рувинил TYCO

Щит распределительный навесной/настенный на 24 модуля с дверцей IP55 от брендов Рувинил, Тусо, Ruvinil и RUVinil — компактная и защищённая коробка для установки автоматических выключателей, УЗО и других устройств в условиях повышенной запылённости или влажности. Артикул 69024п подходит для монтажа в помещениях и на улице, где требуется надёжная защита электрооборудования.

Назначение и область применения

Щит распределительный навесной/настенный на 24 модуля с дверцей IP55 предназначен для сборки и защиты коммутационных аппаратов: автоматов, УЗО, реле, счетчиков и т.д. Подходит для внутренней и внешней установки — например, в подъездах, на фасадах зданий, в цехах, на объектах ЖКХ, промышленности и сельского хозяйства. Благодаря степени защиты IP55, щит выдерживает попадание струй воды и пыль, что делает его устойчивым к неблагоприятным условиям окружающей среды.

Технические характеристики

• Количество модулей: 24 (два ряда по 12 модулей каждый)
• Степень защиты: IP55 — защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве, чтобы нарушить работу) и от водяных струй из любого направления
• Материал корпуса: АБС-пластик — прочный, устойчивый к ударным нагрузкам и химическим воздействиям, не проводит ток
• Способ монтажа: навесной / настенный — крепится на стену с помощью дюбелей или анкеров
• Наличие DIN-рейки: да — стандартная рейка для быстрой фиксации модульного оборудования
• Цвет корпуса: серый — универсальный, не выгорает на солнце
• Наличие двери: да — с замком, обеспечивает доступ к оборудованию и предотвращает случайное вмешательство

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме IEC 60898). Для монтажа используйте дюбели подходящего диаметра — рекомендовано крепление через отверстия в задней стенке корпуса. Перед установкой проверьте, что поверхность стены ровная и способна выдерживать вес щита с установленным оборудованием (до ~10–12 кг при полной загрузке). Дверца открывается на 180°, что удобно для обслуживания. Кабельные вводы предусмотрены в нижних и боковых частях — можно использовать штатные заглушки или дополнительно уплотнители.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, соответствует требованиям безопасности по горючести. Соответствие IP55 подтверждает соответствие ГОСТ 14254 и IEC 60529. Щит не предназначен для взрывоопасных зон. Напряжение работы — до 1000 В переменного тока, согласно классификации для бытовых и промышленных распределительных устройств.

Преимущества

• Удобная двухрядная компоновка — позволяет разместить больше устройств без увеличения габаритов
• Защита IP55 снижает риск повреждений от влаги и пыли, продлевая срок службы оборудования внутри
• Пластиковый корпус легкий, не требует заземления, не ржавеет
• Дверь с замком — безопасность и контроль доступа
• Готовая DIN-рейка — экономит время на сборке

Ограничения применения

• Не подходит для установки в местах постоянного прямого контакта с водой (например, рядом с мойками, в банях, на открытых площадках без навеса)
• АБС-пластик теряет прочность при температуре ниже –20°C — не рекомендуется использование в холодных регионах без утепления
• Не рассчитан на высокую механическую нагрузку — нельзя использовать как опорную конструкцию или в местах с риском удара
• Не предназначен для установки в помещениях с агрессивными химическими испарениями (кислоты, растворители)

Примеры использования

• Электрощит на этаже многоквартирного дома — для групп освещения и розеток
• Распределительный щит на фасаде офисного здания — для питания наружного освещения и видеокамер
• Щит на производстве — для управления насосами, вентиляторами, конвейерами
• На даче или в гараже — для организации автономной сети с УЗО и автоматами

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия на стене точно совпадают с крепёжными точками щита — иначе возникнет перекос
• Используйте кабельные вводы с уплотнительными кольцами, особенно при установке на улице
• При полной загрузке 24 модулей учтите, что тепловыделение может возрастать — обеспечьте минимальный зазор вокруг щита для вентиляции
• Для долговечности не закрывайте дверцу, если внутри есть влажные элементы — дождитесь высыхания перед закрытием
• Щит 69024п от Рувинил и RUVinil имеет одинаковое исполнение — выбирайте по наличию и цене, технически они идентичны
