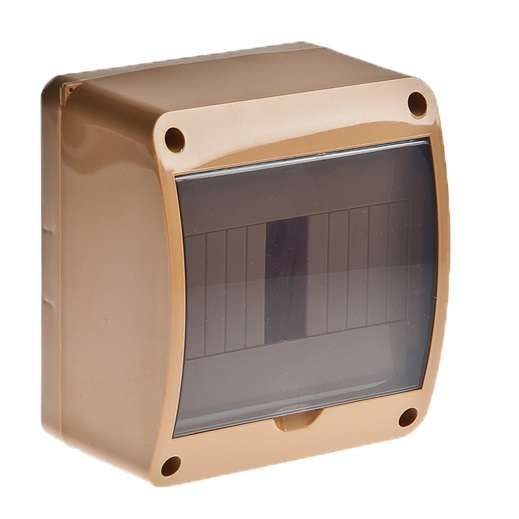

Щиток распределительный навесной на 6 модулей с дверцей коричневый IP40 (ЩРн-П-6) - 68306К TYCO

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей коричневый IP40 от бренда Рувинил (арт. 68306к) предназначен для компактного размещения автоматических выключателей и других устройств в бытовых и легкопромышленных сетях до 500 В. Корпус из полистирола обеспечивает устойчивость к механическим воздействиям и химически активным средам.

Назначение и область применения

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей коричневый IP40 используется для сборки распределительных щитов в помещениях с нормальной влажностью и отсутствием агрессивных паров. Подходит для установки в жилых домах, офисах, гаражах, подъездах и малых производственных зонах. Применяется для защиты групповых цепей освещения, розеток, бытовой техники и слаботочных устройств.

Технические характеристики

• Количество модулей: 6 - позволяет установить шесть стандартных однополюсных автоматов или три двухполюсных
• Степень защиты: IP40 - защищает от твердых предметов больше 1 мм (например, отверток, проводов), но не от воды
• Материал корпуса: полистирол - легкий, ударопрочный, не поддерживающий горение
• Материал двери: пластик - прозрачная или матовая, фиксируется защелкой
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• DIN-рейка: есть - стандартная 35 мм, совместима со всеми типами модульных аппаратов
• Цвет: RAL 8023 (коричневый) - соответствует промышленному стандарту цветового оформления
• Запор: защелка - удобна для частого доступа, не требует ключа
• Количество рядов: 1 - все устройства располагаются в один уровень

Совместимость и монтаж

Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей коричневый IP40 совместим с любыми модульными устройствами, установленными на DIN-рейке: автоматические выключатели, УЗО, реле напряжения, счетчики. Для монтажа требуется минимум два крепежных элемента - рекомендуется использовать саморезы 4×40 мм или дюбель-гвозди. Перед установкой проверьте глубину корпуса - он не рассчитан на крупногабаритные устройства типа трехфазных УЗО с шириной более 90 мм. Открытый тип исполнения исключает возможность герметизации - не применяйте в сырых местах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низковольтных систем. Материал корпуса не распространяет пламя и не содержит свинец. Напряжение эксплуатации - до 500 В переменного тока. Не предназначено для взрывоопасных зон или помещений с повышенной коррозийной активностью.

Преимущества

• Легкий вес - легко переносить и монтировать даже в труднодоступных местах
• Удобная защелка - открывается одной рукой без инструментов
• Четкая разметка под модули - снижает риск ошибок при сборке
• Экономичный материал - полистирол не деформируется при температуре от –10C до +50C
• Фиксированная DIN-рейка - не требует дополнительной регулировки после установки

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, баня, подвал без теплоизоляции)
• IP40 не защищает от брызг и конденсата - нельзя применять на улице или в неотапливаемых зонах
• Ограниченное количество модулей - не подходит для комплексных систем с большим числом защитных устройств
• Пластиковая дверца не выдерживает механические нагрузки - не используйте как опорную поверхность

Примеры использования

• Распределительный щиток в квартире - управление светом, розетками и вытяжкой
• Гаражный щиток - питание зарядного устройства, светильника и электроинструмента
• Подъездный щит - учет потребления энергии по этажу через однофазные автоматы
• Малые мастерские - контроль питания станков, насосов и освещения рабочего места

Практические советы

• Перед монтажом проверьте внутренний объем - некоторые УЗО имеют большие габариты, чем обычные автоматы
• При использовании в холодном помещении убедитесь, что температура не ниже –10C - полистирол становится хрупким
• Не закручивайте саморезы слишком сильно - корпус может треснуть
• Для лучшей организации проводов внутри используйте кабельные стяжки и каналы - они не предусмотрены конструкцией
• Щиток распределительный навесной открытого исполнения на 6 модулей с дверцей коричневый IP40 от Рувинил (арт. 68306к) лучше всего сочетается с продукцией того же бренда - совпадают размеры, цвет и качество креплений
