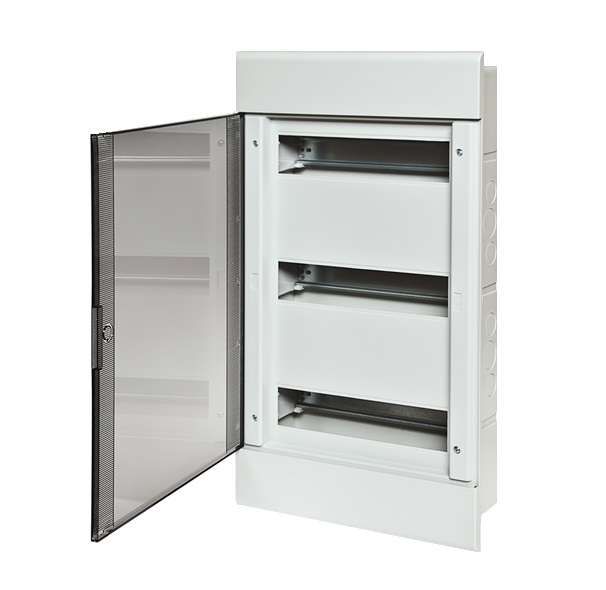

Щиток СП Тусо 36мод. с двер. 547х299х103мм Рувинил 68136 TYCO

Щит распределительный встраиваемый на 36 модулей с дверцей IP40 от бренда Тусо — компактное решение для внутренней установки в стену, предназначенное для размещения автоматических выключателей, УЗО и другой модульной аппаратуры. Артикул 68136 подойдет для монтажа в жилых и коммерческих помещениях, где важна надежная фиксация и доступ к оборудованию.

Назначение и область применения

Щит распределительный встраиваемый на 36 модулей с дверцей IP40 используется для организации распределения электроэнергии внутри помещений. Подходит для установки в стенах из бетона, кирпича или гипсокартона. Применяется в квартирах, офисах, магазинах, производственных цехах и других объектах с необходимостью группового учета и защиты электроприборов. Каждый модуль может занимать один автомат, УЗО, реле или другую устройство стандарта DIN 35 мм.

Технические характеристики

• Количество модулей: 36 (по стандарту DIN 35 мм)
• Способ монтажа: утопленный (встраиваемый)
• Глубина монтажа: 91 мм — требует соответствующего углубления в стене
• Количество рядов: 3 — позволяет равномерно распределить нагрузку и удобно организовать провода
• Материал корпуса: полистирол — легкий, устойчивый к коррозии, не проводит ток
• Степень защиты: IP40 — защищает от твердых предметов больше 1 мм, но не от воды
• Тип дверцы: прозрачная — обеспечивает визуальный контроль состояния оборудования без открывания
• Тип крышки: закрытого типа — герметично закрывается, предотвращает случайный доступ
• Цвет корпуса: белый — сочетается с большинством интерьеров
• Наличие DIN-рейки: да — стандартная металлическая рейка для фиксации модулей

Совместимость и монтаж

Щит распределительный встраиваемый на 36 модулей с дверцей IP40 совместим со всеми типами модульного оборудования, установленного на DIN-рейку. Для монтажа требуется подготовить нишу в стене глубиной не менее 91 мм. Корпус имеет крепежные отверстия для фиксации к основанию. После установки щита Тусо 68136 рекомендуется проверить плотность прилегания дверцы — она должна закрываться без перекосов. Монтаж допускается только после завершения штукатурных работ и просушки поверхности.

Безопасность и стандарты

Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами, но не является водонепроницаемой. Щит не предназначен для установки во влажных помещениях (ванная, баня, подвалы с высокой влажностью) или на улице. Материал корпуса — полистирол — не поддерживает горение, однако не рассчитан на воздействие открытого пламени. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов до 1000 В переменного тока.

Преимущества

• Экономия места благодаря утопленному монтажу — не выступает из стены
• Прозрачная дверца позволяет контролировать состояние автоматов без вскрытия
• Четкое деление на три ряда упрощает маршрутизацию проводов и обслуживание
• Легкий вес корпуса снижает нагрузку на стену и ускоряет установку
• Белый цвет легко интегрируется в современные интерьеры

Ограничения применения

• Не использовать в условиях повышенной влажности, пыли или агрессивных сред — IP40 недостаточен для таких условий
• Не подходят для наружной установки — материал корпуса не устойчив к УФ-лучам и температурным колебаниям
• Не рекомендован для мест с риском механических ударов — полистирол хрупче, чем металл
• Не подлежит ремонту — при повреждении корпуса замена обязательна

Примеры использования

• Распределительный щит в квартире — для групп освещения, розеток и мощных приборов (бойлер, кондиционер)
• Административное здание — организация питания офисных зон, серверных шкафов, систем безопасности
• Магазин — управление светом, холодильными установками, POS-терминалами
• Производственный участок — питание маломощных станков, датчиков, пультов управления

Практические советы

• Перед монтажом проверьте глубину ниши — 91 мм должно быть свободным пространством без препятствий
• Используйте уровень при установке — даже небольшой перекос затруднит закрытие дверцы
• При прокладке проводов оставляйте запас длины — минимум 15 см от входа до каждого автомата
• Подпишите каждый модуль на дверце — это ускорит поиск неисправностей
• Щит Тусо 68136 не предусматривает дополнительную вентиляцию — не перегружайте его более чем на 36 модулей
• При необходимости увеличения числа модулей выбирайте модели с большим количеством рядов — не пытайтесь насильно вставить оборудование сверх нормы
