Сейсмоцоколь 800x800x100мм | R5ZE881SY DKC ДКС

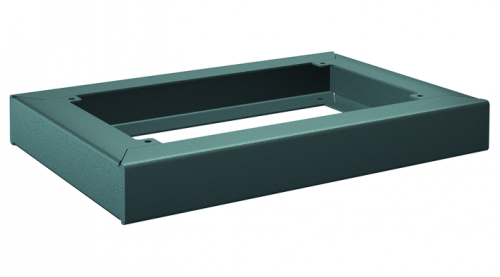

Сейсмоцоколь 800x800x100мм от DKC (ДКС) - стальной основание для крепления шкафов серии RAM block в сейсмоопасных зонах. Обеспечивает устойчивость оборудования к горизонтальным нагрузкам при землетрясениях, совместим с наружной установкой и поддерживает уровень защиты IP65–IP66.

Назначение и область применения

Сейсмоцоколь 800x800x100мм предназначен для фиксации шкафов управления и автоматизации серии RAM block на открытых площадках в регионах с высокой сейсмической активностью. Устанавливается под шкафы, чтобы предотвратить опрокидывание, сдвиг или деформацию при сильных колебаниях грунта. Применяется в энергетике, транспорте, промышленности - там, где важна сохранность оборудования при аварийных ситуациях.

Технические характеристики

• Материал: сталь, толщина соответствует требованиям корпусов RAM block (1,2–1,5 мм)
• Габариты: 800×800×100 мм - точное соответствие посадочному контуру шкафов серии RAM block
• Исполнение: полный комплект цоколя - готов к монтажу без доп. деталей
• Цвет: RAL 7011 (серый антрацит) - устойчив к выгоранию и коррозии
• Установка: исключительно наружная - не предназначена для внутреннего монтажа
• Совместимость с защитой: работает в паре с корпусами IP65/IP66, сохраняет класс герметичности

Совместимость и монтаж

Сейсмоцоколь 800x800x100мм рассчитан исключительно на шкафы серии RAM block от DKC. Его размеры точно соответствуют нижней раме корпусов этой серии. Монтаж проводят на бетонном основании с использованием анкерных болтов M12–M16 (не входят в комплект). Крепление через четыре угловые точки - каждая имеет подготовленные отверстия. Подключение кабеля не влияет на установку цоколя - съемные кабельные вводы остаются доступными после монтажа.

Безопасность и стандарты

Сейсмоцоколь 800x800x100мм не является самостоятельным устройством безопасности, но является обязательной частью сейсмокомплекта для шкафов RAM block. Соответствует требованиям к устойчивости оборудования при сейсмических воздействиях по нормам РФ и международным стандартам IEC 62262 (IK10) и IEC 60529 (IP65/IP66). Цоколь усиливает жесткость всей системы, снижая риск отказа оборудования при землетрясении до 4 баллов по шкале MSK-64.

Преимущества

• Высокая механическая прочность - стальная конструкция выдерживает значительные динамические нагрузки
• Точная геометрия - гарантирует равномерную передачу нагрузки и отсутствие перекосов при установке
• Защита от коррозии - порошковое покрытие RAL 7011 устойчиво к влаге, химическим веществам и перепадам температур
• Заказ отдельно - можно заменить или докупить без переоборудования всего шкафа

Ограничения применения

• Не применяется для внутренней установки - только на открытых площадках с бетонным фундаментом
• Не совместим с другими сериями шкафов - только с RAM block от DKC
• Не обеспечивает сейсмозащиту сам по себе - требует наличия других элементов сейсмокомплекта (крепеж, распорки, демпферы)
• Не предназначен для установки на мягком грунте, песке или асфальте - требуется жесткое основание

Примеры использования

• Шкаф управления насосной станции на нефтегазовом объекте в Сибири
• Релейная защита на подстанции в районе Камчатки
• Контроллер вентиляции приточно-вытяжной системы в метро в Москве
• Автоматизация технологического участка на заводе в Башкортостане

Практические советы

• Перед монтажом проверьте плоскость фундамента - отклонение более 2° недопустимо
• Используйте анкеры с антикоррозийным покрытием - например, оцинкованные или из нержавеющей стали
• После установки зафиксируйте все соединения с шкафом - даже малый люфт снижает эффективность сейсмозащиты
• Проверяйте целостность заглушек в отверстиях - они поддерживают IP65/IP66, особенно при дожде и снеге
• Сейсмоцоколь 800x800x100мм от DKC лучше заказывать одновременно с шкафом - так гарантировано совпадение всех крепежных отверстий и цветового исполнения
