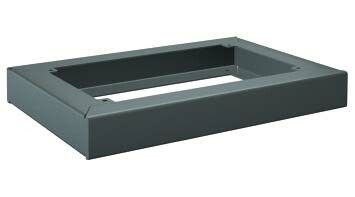

Сейсмоцоколь 600x600x100мм | R5ZE661SY DKC ДКС

Сейсмоцоколь 600x600x100мм от DKC (ДКС) — это усиленный основание для шкафов серии RAM block, предназначенное для фиксации оборудования в сейсмоопасных зонах. Артикул r5ze661sy обеспечивает жесткую связь между шкафом и фундаментом, снижая риск сдвига или опрокидывания при землетрясении.

Назначение и область применения

Сейсмоцоколь 600x600x100мм используется исключительно для крепления шкафов серии RAM block в районах с высокой сейсмической активностью. Он не является самостоятельным устройством — применяется только как часть сейсмокомплекта, укрепляющего корпуса с оборудованием автоматизации, релейной защиты и систем мониторинга. Подходит для наружной установки в условиях приточно-вытяжной вентиляции, где требуется повышенная устойчивость к механическим нагрузкам и вибрациям.

Технические характеристики

• Материал: сталь — обеспечивает высокую жесткость и долговечность;
• Габаритные размеры: 600×600×100 мм — соответствует базовым габаритам шкафов RAM block;
• Тип изделия: цоколь — нижняя опорная плита для фиксации шкафа к бетонному основанию;
• Исполнение: полный комплект цоколя — включает все необходимые элементы для монтажа;
• Установка: наружная — рассчитан на работу в открытых условиях;
• Цвет: серый — совпадает с цветовой гаммой корпусов RAM block;
• Толщина стенки: не указана, но соответствует требованиям к прочности шкафов (1,2–1,5 мм для корпусов);
• Степень защиты IP65/IP66 — обеспечивается за счет целостности всей системы шкафа, цоколь сам по себе не имеет степени защиты, но сохраняет её при правильной сборке.

Совместимость и монтаж

Сейсмоцоколь 600x600x100мм совместим только со шкафами серии RAM block от DKC. Монтаж осуществляется на бетонное основание с помощью анкерных болтов через подготовленные отверстия в основании цоколя. Убедитесь, что посадочные отверстия на дне шкафа точно совпадают с отверстиями в цоколе — расстояние между крепежными точками соответствует стандартной раме RAM block. Крепление должно проводиться после полного высыхания раствора, если цоколь установлен на новом фундаменте. Не используйте цоколь для других типов шкафов — несоответствие габаритов и расположения креплений может привести к деформации корпуса.

Безопасность и стандарты

Сейсмоцоколь 600x600x100мм разработан в соответствии с требованиями к сейсмостойкости электрооборудования, применяемого в рамках комплексных решений RAM block. Хотя сам цоколь не проходит отдельную сертификацию, он является обязательной частью системы, которая обеспечивает соответствие нормам сейсмического усиления для шкафов класса IK10 и IP65/IP66. Применение цоколя обязательно в регионах, где действуют строительные нормы по сейсмостойкости (например, СП 14.13330.2018).

Преимущества

• Высокая прочность стальной конструкции — выдерживает значительные горизонтальные и вертикальные нагрузки;
• Точное соответствие габаритам шкафов RAM block — гарантирует равномерное распределение веса и отсутствие перекосов;
• Совместимость с заводскими крепежными элементами — не требует доработки или адаптации;
• Защищенная поверхность — антикоррозийное покрытие, аналогичное корпусам, продлевает срок службы даже при наружной установке;
• Упрощает сертификацию объекта — использование официального комплекта DKC снижает риски отказа при проверках.

Ограничения применения

• Не предназначена для внутренней установки — отсутствует теплоизоляция и защита от конденсата;
• Не работает автономно — без шкафа RAM block цоколь не выполняет своей функции;
• Не подходит для шкафов других производителей — отличаются размеры и расположение креплений;
• Не рекомендован для установки на мягком грунте или неподготовленном основании — возможна осадка и потеря устойчивости;
• Не заменяет фундамент — служит лишь связующим элементом между шкафом и бетонной плитой.

Примеры использования

• Шкафы управления насосными станциями в сейсмоактивных регионах России (Камчатка, Сахалин, Алтай);
• Релейные щиты на железнодорожных станциях в зонах с частыми толчками;
• Автоматические пункты контроля вентиляции на промышленных объектах в сейсмических зонах;
• Оборудование мониторинга трубопроводов в нефтегазовых терминалах, где требуется устойчивость к вибрациям и сдвигам грунта.

Практические советы

• Перед монтажом проверьте уровень основания — допустимая неровность не более 2 мм на 1 м; при необходимости используйте стальные прокладки;
• Анкерные болты должны быть класса прочности не ниже 8.8 — выбирайте болты с гальваническим покрытием для наружной установки;
• Запрещено сваривать цоколь к фундаменту — крепление только механическое, чтобы не нарушить целостность покрытия;
• При заказе комплекта уточняйте наличие всех элементов: цоколь + крепеж + инструкция — иногда комплект поставляется без болтов;
• После монтажа проведите визуальный осмотр: убедитесь, что шкаф стоит ровно, без люфтов и перекосов — это критично для работы внутреннего оборудования.
