Пристенная поворотная секция 19 дюймов, 18U, 600х156, GY - ЭКО47733 TLK TWC-186015-BS-GY

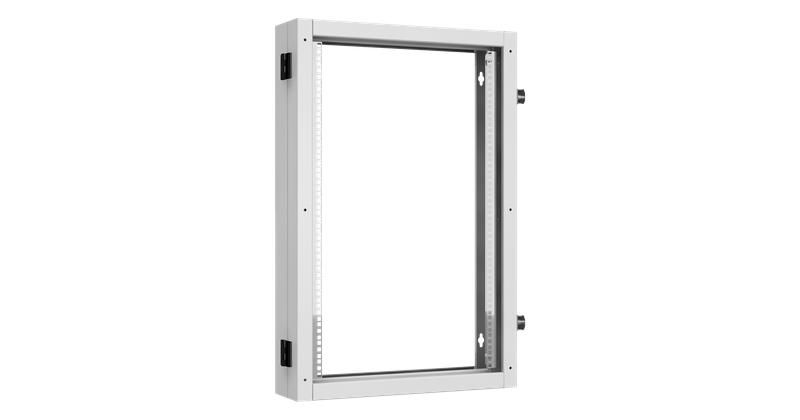

Секция пристенная поворотная 19 дюйм 18U Ш600хВ904хГ156мм серая с монтажными направляющими L-образными - это модуль для расширения настенного шкафа TLK серии TWC-R, позволяющий получить доступ к задней стороне оборудования без демонтажа. Бренд TLK предлагает эту модель под артикулом twc-186015-bs-gy как решение для компактного размещения серверов и коммуникационного оборудования в ограниченном пространстве.

Назначение и область применения

Секция предназначена для установки на существующий настенный шкаф TLK TWC-R, превращая его из односекционного в двухсекционный. Это особенно полезно, когда требуется больше места для оборудования, но невозможно установить полноценный двойной шкаф. Подходит для помещений с жесткими ограничениями по площади - офисы, технические комнаты, центры сборки сигналов, системы автоматизации.

Технические характеристики

• Формат: 19 дюймов (стандартная рама для монтажа оборудования)
• Высота: 18U (соответствует 904 мм)
• Размеры: Ш600 × В904 × Г156 мм
• Цвет: серый
• Материал корпуса: сталь с ударопрочной порошковой покраской
• Количество направляющих: одна пара L-образных, для монтажа устройств 19”
• Угол открывания: до 100°
• Запирание: защёлки с замком
• Кабельные вводы: два прямоугольных отверстия 270×56 мм с возможностью установки щеточных вводов TLK
• Заземление: все токопроводящие элементы соединены в единый контур
• Крепление: совместимо с анкерными болтами M8, используемыми в базовом шкафе TWC-R

Совместимость и монтаж

Секция twc-186015-bs-gy совместима исключительно с настенными шкафами TLK серии TWC-R одинаковой высоты (18U). Установка выполняется на предварительно смонтированный шкаф: поворотный модуль крепится через шарнирные петли, фиксируется замками-защёлками. Наличие тех же точек крепления M8 позволяет не сверлить новые отверстия в стене. Для монтажа оборудования внутри секции используются L-образные направляющие - они поддерживают стандартные 19" устройства (серверы, коммутаторы, ИБП).

Безопасность и стандарты

Все металлические части секции и шкафа TLK TWC-R соединены между собой и заземлены, что обеспечивает единый потенциал и безопасную работу в условиях электромагнитных помех. Порошковое покрытие устойчиво к механическим воздействиям и коррозии. Прямых указаний на соответствие ГОСТ или IEC нет - продукт ориентирован на промышленное применение в рамках внутренних требований TLK.

Преимущества

• Экономия пространства: вместо установки нового шкафа - расширение существующего
• Легкий доступ к тыльной стороне оборудования при открытой секции
• Не требует перепроектирования креплений - используется старая система анкеров M8
• Интеграция с системой кабельных вводов TLK - возможность доработки под нужды сети
• Стандартная высота 18U - совпадает с популярными моделями сетевого оборудования

Ограничения применения

• Подходит только для шкафов TLK TWC-R; несовместима с другими брендами или сериями
• Не предназначена для наружной установки - не имеет защиты IP
• Максимальная нагрузка не указана - рекомендуется не нагружать более чем вес типового 19"-оборудования (до 50–70 кг)
• Поворотный механизм не рассчитан на частое открывание/закрывание - оптимально для редких обслуживаний
• Один набор направляющих - нельзя установить оборудование с обеих сторон

Примеры использования

• Настройка серверного оборудования в маленьком IT-помещении
• Размещение коммутаторов и маршрутизаторов в telecom-шкафу на этаже здания
• Обслуживание систем управления технологическими процессами (АСУ ТП) в цехах
• Добавление резервного ИБП или UPS рядом с основным шкафом без изменения планировки

Практические советы

• Перед заказом проверьте, что ваш шкаф TLK TWC-R точно соответствует высоте 18U - иначе секция не установится
• Если нужны кабельные вводы - заранее подготовьте щеточные вводы TLK, подходящие к отверстию 270×56 мм
• При монтаже оборудования в секцию следите за балансом - тяжелые устройства лучше располагать ближе к оси вращения
• Не открывайте поворотный модуль полностью, если рядом находятся другие объекты - угол 100° требует свободного пространства перед шкафом
• Проверяйте целостность заземления после установки - контакт между секцией и шкафом должен быть надежным
