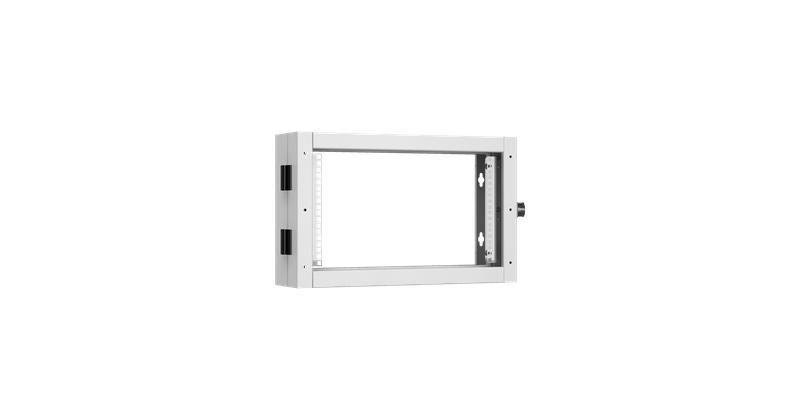

Пристенная поворотная секция 19 дюймов, 6U, 600х156, GY - ЭКО47721 TLK TWC-066015-BS-GY

Секция пристенная поворотная 19 дюйм 6U Ш600хВ370хГ156мм серый RAL 7035 с монтажными направляющими L-образными - это расширение для настенного шкафа TLK серии TWC-R, позволяющее легко удвоить рабочее пространство за счёт поворотного модуля. Бренд TLK предлагает эту модель под артикулом twc-066015-bs-gy для установки в условиях, где важна компактность и быстрый доступ к задней стороне оборудования.

Назначение и область применения

Секция пристенная поворотная используется для преобразования односекционного настенного шкафа TLK TWC-R в двухсекционный. Это особенно удобно, когда требуется разместить больше устройств 19” без увеличения габаритов шкафа на стене. Подходит для серверных помещений, автоматизированных систем управления, телекоммуникаций и промышленных контроллеров, где важно сохранить доступ к тыльным панелям оборудования без демонтажа всего шкафа.

Технические характеристики

• Формат: 19 дюймов, 6U
• Размеры: Ш600 × В370 × Г156 мм
• Цвет: серый RAL 7035
• Материал корпуса: сталь с ударопрочной порошковой покраской
• Тип крепления: настенное
• Количество направляющих: одна пара L-образных для монтажа 19" устройств
• Открываемость: угол поворота до 100°
• Запирание: защёлки с замком
• Кабельные вводы: два прямоугольных отверстия 270×56 мм с возможностью установки щеточных вводов TLK
• Заземление: все токопроводящие элементы соединены в единый контур

Совместимость и монтаж

Секция совместима исключительно с настенными шкафами TLK серии TWC-R одинаковой высоты (6U). При установке используются существующие отверстия под анкерные болты M8 - новые отверстия сверлить не нужно. Петли обеспечивают плавный поворот, а фиксация защёлками предотвращает случайное открывание. Для монтажа потребуется минимум инструментов: отвертка и уровень. Направляющие L-образного типа поддерживают оборудование с боковым креплением - устройства устанавливаются стандартным способом через передние крепёжные отверстия.

Безопасность и стандарты

Все металлические части секции надёжно заземлены и формируют единый защитный контур с основным шкафом TWC-R. Это соответствует требованиям безопасности при работе с электрооборудованием. Порошковое покрытие обеспечивает устойчивость к механическим воздействиям и коррозии, но не предназначен для эксплуатации во взрывоопасных средах или под прямыми осадками.

Преимущества

• Увеличивает вместимость шкафа без изменения внешних габаритов
• Обеспечивает свободный доступ ко всем устройствам сзади при открытой секции
• Не требует перенастройки креплений - использует старые отверстия под болты M8
• Щёточные вводы можно установить позднее - отверстия заранее подготовлены
• Стальная конструкция с порошковым покрытием выдерживает нагрузки и частые открывания

Ограничения применения

• Подходит только для шкафов TLK TWC-R серии - несовместима с другими брендами или моделями
• Не предназначена для наружной установки - не имеет защиты IP выше чем базовая
• Не рекомендуется использовать в местах с постоянными вибрациями - возможна потеря герметичности вводов
• Высота секции жестко привязана к 6U - нельзя комбинировать с другими U-высотами

Примеры использования

• Инженерный шкаф на производстве: основной модуль - PLC, поворотный - сетевые коммутаторы и блоки питания
• Телеком-узел: передняя часть - маршрутизаторы, задняя - оптоволоконные терминалы
• Аварийный источник питания: основной блок - АКБ, поворотный - контроллер зарядки и инвертор

Практические советы

• Перед установкой проверьте соответствие высоты вашей секции и шкафа - они должны точно совпадать (оба 6U)
• Если планируете использовать щеточные вводы - выбирайте модели TLK, подходящие по размеру 270×56 мм
• Не нагружайте поворотную секцию слишком тяжёлым оборудованием - максимальная нагрузка рассчитана на стандартные 19” устройства весом до 15 кг
• При регулярном использовании смазывайте шарниры раз в 6–12 месяцев специальной силиконовой смазкой
• При монтаже на стену используйте анкерные болты M8 класса прочности не ниже 8.8
