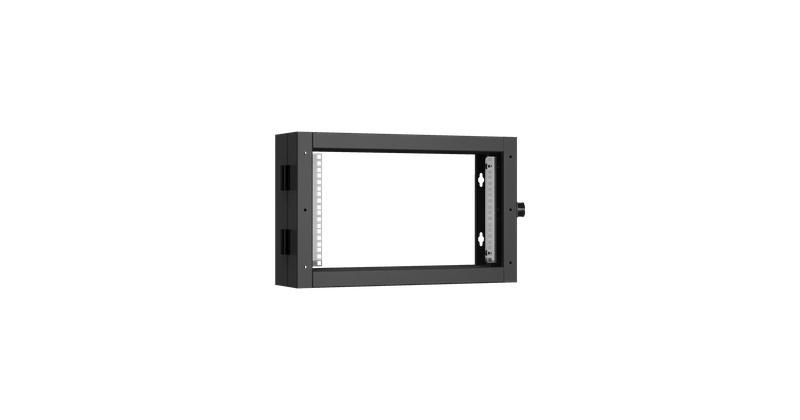

Секция пристенная поворотная 19дюйм 6U Ш600хВ370хГ156мм 1 пары L-образ. монтажных направляющих черн. RAL 9005. TLK TWC-066015-BS-BK ЭКО47725

Секция пристенная поворотная 19 дюйм 6U Ш600хВ370хГ156мм цвет RAL 9005 с монтажными направляющими L-образными - это компонент для расширения настенных шкафов TLK серии TWC-R. Благодаря поворотному механизму обеспечивает удобный доступ к задней стороне оборудования, сохраняя при этом компактную установку. Артикул twc-066015-bs-bk совместим с шкафами TWC-R и используется там, где требуется экономия места и быстрый сервис.

Назначение и область применения

Секция предназначена для преобразования односекционного настенного шкафа TLK TWC-R в двухсекционный. Это позволяет разместить больше оборудования в ограниченном пространстве, особенно когда доступ к тыльной стороне устройств нужен часто - например, при обслуживании серверов, коммутаторов или систем управления. Подходит для помещений с жесткими требованиями к плотности размещения: центральные узлы связи, автоматизированные рабочие станции, системы контроля и сбора данных.

Технические характеристики

• Формат: 19 дюймов, 6U (высота 267 мм по стандарту EIA)
• Размеры: Ш600 × В370 × Г156 мм
• Цвет покрытия: RAL 9005 (матовый темно-серый)
• Материал корпуса: сталь с порошковым покрытием, ударопрочная
• Количество направляющих: одна пара L-образных для монтажа 19" устройств
• Угол открывания: до 100°
• Запирание: защелкивающиеся замки
• Кабельные вводы: два прямоугольных отверстия 270×56 мм с возможностью установки щеточных вводов TLK
• Заземление: все токопроводящие элементы соединены в единый контур
• Крепление: через те же отверстия M8, что и основной шкаф TWC-R

Совместимость и монтаж

Секция twc-066015-bs-bk совместима исключительно с настенными шкафами TLK серии TWC-R одинаковой высоты (6U). Для установки не требуются новые отверстия - используются существующие точки крепления анкерных болтов M8. Петли позволяют легко повернуть модуль на 100°, обеспечивая свободный доступ ко всем устройствам. Направляющие L-образного типа поддерживают стандартные 19” устройства с глубиной до 156 мм. Кабельные вводы заранее закрыты заглушками; для прокладки кабелей заглушки снимаются, а вместо них устанавливаются щеточные вводы TLK (дополнительно).

Безопасность и стандарты

Все металлические части секции и шкафа TWC-R соединены между собой и заземлены, формируя единый защитный контур. Соответствует требованиям безопасности для электрооборудования в помещениях с постоянным персоналом. Порошковое покрытие обеспечивает устойчивость к механическим воздействиям и коррозии, но не предназначен для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Экономия пространства: не требует установки второго шкафа, увеличивает объем внутри одного
• Быстрый доступ к задним панелям оборудования при открытой секции
• Не требует переделки стен или новых точек крепления
• Стандартные направляющие совместимы с любыми 19” устройствами
• Предварительно подготовленные кабельные вводы снижают время монтажа
• Заземление всех частей минимизирует риск возникновения потенциала

Ограничения применения

• Подходит только для шкафов TWC-R серии Classic II - несовместима с другими сериями TLK или конкурентами
• Максимальная глубина установленного оборудования - 156 мм (не более)
• Не предназначена для эксплуатации вне помещений - отсутствует защита от влаги и пыли выше IP54
• Угол открывания 100° требует свободного пространства перед шкафом - не подходит для тесных ниш
• Не содержит собственной вентиляции - теплоотвод зависит от основного шкафа

Примеры использования

• Серверный шкаф в офисе: размещение коммутатора спереди, маршрутизатора - сзади
• АВР-панель: выключатели и контакторы - на фронтальной панели, клеммы и провода - на поворотной
• Система видеонаблюдения: камеры и рекorders - спереди, сетевые фильтры и UPS - сзади
• Инженерные пункты: тестовое оборудование - на фронте, кабельные переходники - на поворотной секции

Практические советы

• Перед монтажом проверьте глубину ваших 19” устройств - они не должны выходить за пределы 156 мм
• Если планируете прокладывать много кабелей, сразу установите щеточные вводы TLK вместо заглушек
• Не используйте силу при открывании - механизм рассчитан на 100°, превышение может повредить петли
• При групповом монтаже нескольких шкафов - выравнивайте уровни секций по горизонтали для эстетики и удобства
• Проверяйте контакт заземления после установки - он важен для защиты от помех и статического электричества
