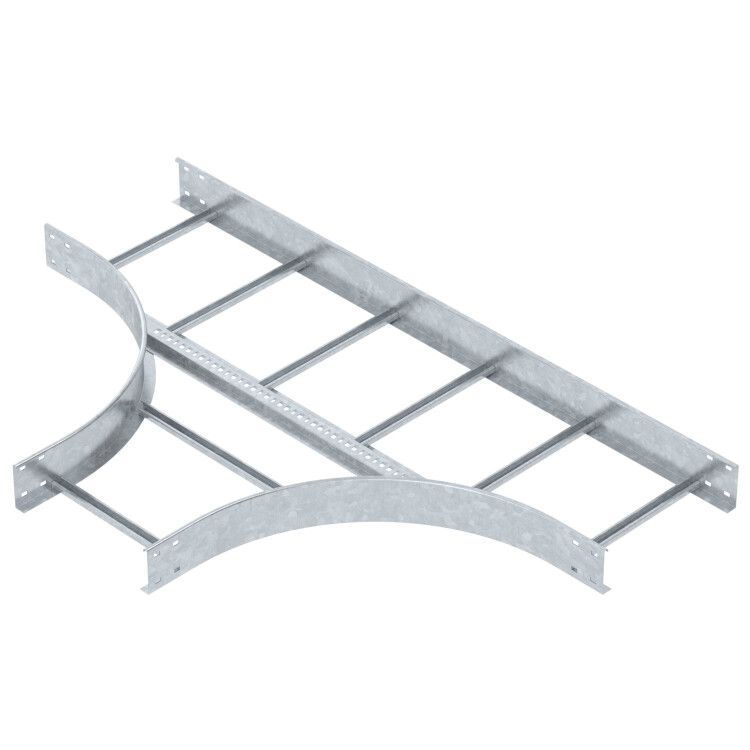

Секция Т-образная лестничного лотка 110х400мм R=500мм OBO 6219407 Bettermann LT 1140 R5 FT

Т-образная секция лестничного лотка 110х400 мм R=500 мм от OBO BETTERMANN предназначена для организации перехода кабельных трасс на лестничных участках с изменением направления. Артикул lt 1140 r5 ft обеспечивает надежную прокладку силовых и слаботочных кабелей в условиях повышенной механической нагрузки и агрессивной среды.

Назначение и область применения

Т-образная секция лестничного лотка 110х400 мм R=500 мм используется для изменения направления кабельной трассы на лестничных маршах с радиусом изгиба 500 мм. Применяется там, где требуется плавный поворот трассы под углом 90°, например, при прокладке кабелей между этажами зданий, в промышленных объектах, энергообъектах и объектах атомной отрасли. Подходит для систем, требующих высокой степени защиты и долговечности.

Технические характеристики

• Тип изделия: Т-образная секция
• Ширина: 400 мм - внутренняя ширина лотка для размещения кабелей
• Высота: 110 мм - глубина лотка, обеспечивающая удержание кабелей и защиту от внешних воздействий
• Внутренний радиус изгиба: 500 мм - минимальный радиус, при котором кабели не деформируются при прокладке
• Материал: сталь - прочная основа, выдерживающая механические нагрузки
• Покрытие: горячий цинк - антикоррозийная защита, подходящая для влажных, агрессивных и outdoor-сред
• Тип ступени: беззубцовый профиль - гладкая поверхность, исключающая повреждение изоляции кабелей
• Тип бокового профиля: плоский - позволяет легко соединяться с другими элементами лотка
• Реестр промышленной продукции РФ: 1367\9\2023 - сертифицирована для использования в России
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики

Совместимость и монтаж

Т-образная секция лестничного лотка 110х400 мм R=500 мм совместима с другими элементами лотковых систем OBO BETTERMANN, имеющими аналогичные габариты и тип покрытия. Монтируется с помощью болтовых соединений или сварки (при необходимости). Для установки необходимо соблюдать шаг крепления не более 1,5 метра. Учитывайте посадочные размеры: ширина 400 мм и высота 110 мм должны соответствовать смежным прямым участкам и поворотам. Гладкий беззубцовый профиль снижает риск повреждения кабелей при протяжке.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции РФ №1367\9\2023 и имеет лицензию Росатома, что подтверждает соответствие нормам безопасности для объектов ядерной энергетики. Горячее цинкование обеспечивает электроизолирующую и антикоррозийную защиту, снижающую риск возникновения потенциальных точек замыкания. Конструкция не содержит острых кромок, исключает травмы при обслуживании.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 30 лет в агрессивных средах
• Плавный радиус 500 мм предотвращает перегиб кабелей, особенно важен для многожильных и чувствительных проводов
• Беззубцовый профиль защищает изоляцию кабелей от механических повреждений при монтаже и эксплуатации
• Подходит для использования в помещениях с высокой влажностью, на открытых площадках и в промышленных зонах
• Сертифицирована для работы на объектах Росатома - гарантия качества и надежности

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - не рассчитана на вес людей или тяжелого оборудования
• Запрещено использовать при температуре выше +80 C - материал и покрытие теряют защитные свойства
• Не рекомендуется применять в средах с постоянным контактом с кислотами или щелочами - даже цинк может подвергнуться химической коррозии
• Радиус 500 мм является фиксированным - нельзя адаптировать под меньшие или большие изгибы без замены детали

Примеры использования

• Прокладка кабелей между этажами жилого комплекса через лестничную клетку
• Обход лестничного марша на тепловой электростанции
• Переход трассы в подземном техническом помещении АЭС
• Монтаж сигнализационных и управляющих кабелей в промышленных цехах с частыми перепадами уровней

Практические советы

• Перед монтажом проверьте, чтобы все смежные элементы лотка имели одинаковое покрытие - сочетание оцинкованных и неметаллических компонентов может вызвать гальваническую коррозию
• При протяжке кабелей используйте специальные масла или смазки - это снизит усилие и продлит срок службы изоляции
• Для длинных трасс с несколькими поворотами рекомендуется чередовать прямые участки с T-секциями, чтобы избежать накопления напряжений в кабелях
• Проверяйте соответствие радиуса 500 мм минимальному допустимому радиусу изгиба для вашего типа кабеля - данные указаны в паспорте кабеля
• Артикул lt 1140 r5 ft и OBO BETTERMANN - это единая система; использование других брендов может нарушить герметичность и совместимость креплений
