Секция угловая 90 градусов H110 мм B500 FT - 6219409 OBO Bettermann LT 1150 R5

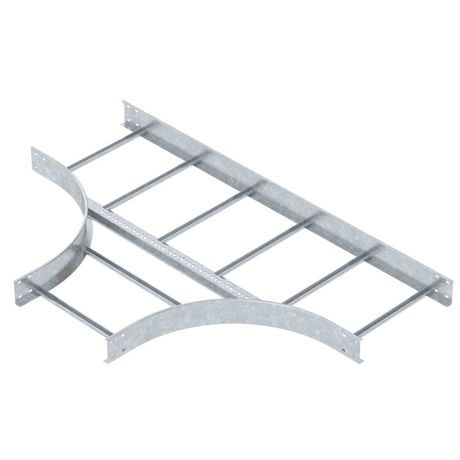

Секция Т-образная лестничного лотка 110х500 мм, радиус изгиба 500 мм, FT от OBO BETTERMANN предназначена для организации перехода кабельных трасс на лестничных участках с сохранением целостности проводки и равномерного распределения нагрузки. Артикул lt 1150 r5 ft обеспечивает надёжную фиксацию кабелей в зонах с изменением направления трассы.

Назначение и область применения

Секция Т-образная лестничного лотка 110х500 мм, радиус изгиба 500 мм, FT используется для прокладки силовых и слаботочных кабелей на лестницах, эскалаторах, пандусах и других вертикальных или наклонных участках трасс. Она позволяет выполнить плавный поворот трассы под углом, соответствующим геометрии лестницы, без перегибов и напряжений в жилах. Применяется в объектах энергетики, транспорта, промышленности и инфраструктурных объектах, где требуется соблюдение требований безопасности и долговечности.

Технические характеристики

• Форма: Т-образная секция - сочетает горизонтальный и вертикальный участок в одном элементе
• Размеры: ширина 500 мм, высота 110 мм, внутренний радиус изгиба 500 мм
• Материал: сталь оцинкованная с покрытием методом горячего цинкования
• Профиль: беззубцовый, плоский - исключает повреждение изоляции кабелей
• Конструкция: симметричное распределение нагрузки - снижает риск деформации при заполнении
• Исполнение: без соединительного разъёма - требует механического крепления к другим элементам
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Внесён в Реестр промышленной продукции РФ: 1367\9\2023

Совместимость и монтаж

Секция Т-образная лестничного лотка 110х500 мм, радиус изгиба 500 мм, FT совместима с другими элементами лотковой системы OBO BETTERMANN того же типа и размера. Для установки необходимо использовать болтовые крепления или сварку к опорным конструкциям. Учитывайте посадочные размеры: внешняя ширина 500 мм требует свободного пространства минимум 520–530 мм между стенами или несущими элементами. Монтаж выполняется после предварительной сборки всей трассы - элемент не предназначен для самостоятельного крепления без смежных участков.

Безопасность и стандарты

Секция соответствует требованиям российских нормативов по прокладке кабельных систем. Наличие лицензии Росатома и включения в Реестр промышленной продукции РФ подтверждает соответствие требованиям для использования на объектах с повышенными требованиями к безопасности. Горячее цинкование обеспечивает устойчивость к коррозии даже в условиях повышенной влажности и химически активной среды.

Преимущества

• Плавный радиус изгиба 500 мм - предотвращает перегибы кабелей, особенно важен для многожильных и чувствительных к изгибанию проводов
• Беззубцовый профиль - защищает изоляцию кабелей от механических повреждений при прокладке и обслуживании
• Оцинкованная сталь - гарантирует срок службы более 25 лет без замены, даже в агрессивных средах
• Симметричная конструкция - равномерно распределяет вес кабелей, снижает риск прогиба и деформации
• Универсальная форма - подходит для лестниц с любым шагом, если угол поворота соответствует радиусу 500 мм

Ограничения применения

• Не применяется в местах с динамическими нагрузками выше 80 кг/м² - возможна деформация при перегрузке
• Не рекомендовано использование в помещениях с постоянным воздействием открытого огня или температурой выше +80 C
• Отсутствие соединительного разъёма требует дополнительных крепёжных решений - нельзя просто “вставить” в систему без фиксации
• Радиус 500 мм не подходит для очень компактных лестниц - минимальная ширина прохода должна быть не менее 550 мм

Примеры использования

• Прокладка кабелей управления и питания на лестничных клетках в административных зданиях
• Переход трассы через лестничный марш в промышленном цехе с автоматизированными линиями
• Обустройство кабельных путей в метро, вокзалах и тоннелях с наклонными участками
• Подключение оборудования на эскалаторах и пандусах в торгово-развлекательных комплексах

Практические советы

• Перед монтажом проверьте, что радиус изгиба 500 мм соответствует геометрии вашей лестницы - используйте шаблон или штангенциркуль
• Заполняйте лоток не более чем на 60% от объёма - это обеспечит теплоотвод и доступ для обслуживания
• При использовании в сырых помещениях дополнительно герметизируйте стыки с соседними секциями
• Артикул lt 1150 r5 ft совпадает с номером 6219409 - сверьте оба при заказе, чтобы избежать ошибок
• Элемент можно комбинировать с прямыми секциями шириной 500 мм - все детали должны быть одного производителя и серии
